日本氫能與燃料電池產業現狀及對我國的啟示
盡管人類對自然能源的大規模利用已有數百年的歷史，但直至今天全球近80%的能源消耗仍然來自對煤炭、石油、天然氣等化石能源的開采和轉化?；茉吹牡湍苄Ю檬且甬斍皻夂虍惓?、海洋污染、重度霧霾等環境問題的重要原因，因此尋找清潔、高效的能源載體和轉化途徑是現階段至關緊要的任務。
氫能被視為21世紀最具發展潛力的清潔能源之一，是未來能源應用方式的重要發展方向。作為氫能到電能（和熱能）的主要轉換技術，燃料電池（Fuel Cell，FC）能夠不經過燃燒而直接將燃料的化學能轉化為電能，與現有的發電技術相比具有更高的發電效率和更低的污染物排放[1]，數十年來在世界范圍內獲得了大量的推廣應用。燃料電池具有比能量高、環境友好、兼容可再生能源等特點，在交通運輸、飛行器及水下潛器、便攜電源、分布式電站等民用與軍用領域展現出廣闊的應用前景，得到了各國政府、企業及研究團體的極大重視。
日本、美國、德國等發達國家都陸續將發展氫能和燃料電池技術提升到國家戰略層面，制定行動計劃、描繪路線圖、探索產業化路徑。其中，日本氫能源研究啟動早、發展快，在家用分布式燃料電池熱電聯供系統和燃料電池汽車等領域率先實現突破，儼然成為引領世界氫能應用的先鋒。
日本國內自然資源相對匱乏，90%以上的能源消費依賴進口的化石能源，福島核事件后能源自給率進一步降低。氫能被視為日本能源結構轉型、保障能源安全和應對氣候變化的重要抓手，氫能源利用已經上升為日本的國家戰略。1980年，日本經濟貿易產業?。∕ETI）在東京設立下屬的日本新能源產業技術綜合開發機構（New Energy and Industrial Technology Development Organization，NEDO），目前日本的氫能與燃料電池技術研發和產業示范都主要由NEDO負責組織。2014年6月，METI制定了日本“氫能與燃料電池戰略路線圖”，提出了實現“氫能社會(huì )”目標分三步走的發展路線圖：第一階段預計持續到2025年左右，這一階段要求實現氫能利用市場的進一步普及；第二階段持續到2030年左右，要求建立大規模氫能供給體系；第三階段預計持續到2040年，要求完成無碳排放的氫燃料供給體的系建設。
2017年12月，日本政府進一步發布了“氫能源基本戰略”，確定了2050年氫能社會(huì )建設的目標以及到2030年的具體行動計劃。在這一計劃中，日本將發展氫能源的重要性列為與可再生能源同等地位，通過補貼政策、稅收優惠、設立示范基地等一系列舉措進一步擴大國內氫能需求側的市場潛力。近年來，日本廣泛采取各種優惠措施擴大氫燃料終端產品市場，應用范圍包括家用分布式燃料電池熱電聯供系統、燃料電池汽車以及分布式燃料電池發電站，極大地推動了氫能和燃料電池領域的技術突破和產業進展。
一 家用分布式燃料電池熱電聯供系統
分布式熱電聯供（Combined Heat and Power，CHP）系統直接針對終端用戶，相較于傳統的集中式生產——運輸——終端消費的用能模式，分布式能源供給系統直接向用戶提供不同的能源品類，能夠最大限度地減少運輸消耗，并有效利用發電過程產生的余熱，從而提高能源利用效率。國際上，日本率先推出以燃料電池為核心的CHP系統，整體系統效率可在90%（LHV）以上，截至2017年4月已經累計商用20多萬套，是全球分布式供能發展中最為成功的國家，其發展過程和相關政策對我國有很好的借鑒意義。
（一）日本分布式燃料電池CHP系統發展歷程
1999年日本政府設立“新日光計劃”，燃料電池作為新一代發電技術進入大眾視野。日本燃氣協會(huì )首先研制出1kW質子交換膜燃料電池（PEFC）型熱電聯供系統樣機，隨后由松下電器、三洋電機和松下電工試制的三個1kW系統分別安裝在東京、大阪和東邦三大煤氣公司，并與試驗住宅相配合進行現場運行實驗，運行情況良好。
2000～2004年，NEDO進一步加快推進PEFC-CHP系統的商業化，吸引到更多企業參與到PEFC技術開發和示范運行，包括荏原-Ballard、三洋電機、東芝、豐田、富士電機、松下電器、松下電工、三井物產、三菱重工和三菱電機等。2004年，松下、東芝等公司陸續推出了自主研發的PEFC-CHP樣機，功率均為1kW左右。東京燃氣公司在2005年2月采用租賃的方式向200戶日本家庭提供PEFC-CHP系統，標志著日本家用燃料電池系統進入實用化階段。到2008年底，日本家庭用戶已經累計使用超過3000臺PEFC-CHP系統。2009年5月，東京[!--empirenews.page--]
燃氣宣布PEFC-CHP產品全面進入市場，這意味著日本家用分布式燃料電池CHP系統真正走向商業化應用。
為了普及燃料電池技術、提高日本民眾對于燃料電池的認可度，日本燃料電池協會(huì )（FCCJ）于2008年6月將家用燃料電池CHP系統統一命名為“ENE-FARM”，2009年日本政府進一步支持“ENE-FARM”項目計劃的實施。這一時期，除了PEFC以外，日本對于具有更高輸出和效率的固體氧化物燃料電池（SOFC）的研發逐漸增多，相關產品也隨后推向市場，被命名為“ENE-FARM Type S”。在SOFC型家用燃料電池熱電聯供系統（SOFC-CHP）方面，吉坤能源公司研制的家用SOFC-CHP系統于2011年正式進入市場，率先實現了SOFC系統的實用化。2012年4月，大阪燃氣公司、愛信精機公司和京瓷公司合作推出的家用SOFC-CHP系統進入市場；2016年4月，大阪燃氣公司推出了新一代家用SOFC-CHP系統，在系統效率和長期穩定性方面有了進一步的提升。

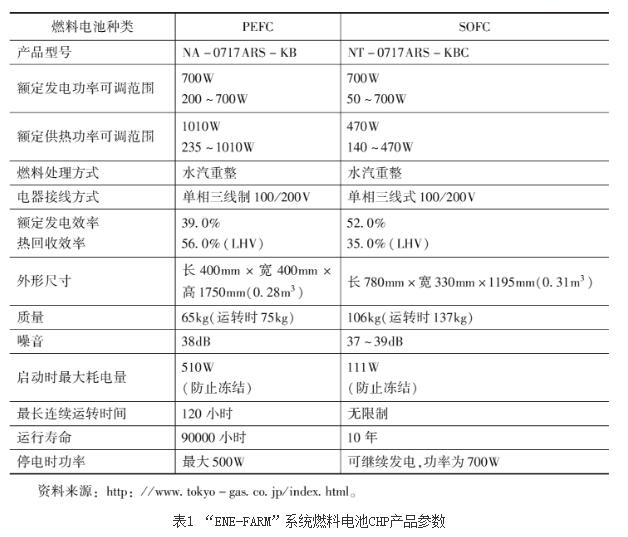

在兩類系統之中，PEFC型產品由于技術研發較早，產品于2009年5月進入市場，SOFC型產品則于2011年10月進入市場。目前，產品的輸出功率都是700W，PEFC工作溫度80℃～90℃，電效率39%（LHV），熱效率56%（LHV）；SOFC工作溫度700℃，電效率46.5%（LHV），熱效率45%（LHV）；2016年新一代SOFC產品發電效率進一步提高到52%（LHV），在小型分布式發電系統中基本上是最高水平。與傳統家庭用能方式相比，該系統可以有效減排二氧化碳，每套系統平均每年可減排二氧化碳1.3噸。圖1中展示了SOFC-CHP產品2016型和2014型“ENE-FARM Type S”系統的外觀比較。
PEFC型發電系統的核心部件是質子交換膜燃料電池，其電解質為全氟磺酸型固體聚合物，采用金屬鉑作電極催化劑，工作溫度在80℃左右。采用城市管道天然氣或者煤氣為燃料，由于一氧化碳對鉑催化劑具有毒化作用，必須凈化燃料氣中的一氧化碳，使得系統結構較為復雜。SOFC型系發電統的核心部件是固體氧化物燃料電池，采用氧化釔穩定的氧化鋯（YSZ）作為電解質，陽極為鎳金屬陶瓷，陰極為鈣鈦礦材料。SOFC型系統的工作溫度在700℃，具有更高的發電效率（50%～60%），而且系統無須一氧化碳凈化裝置，大大縮減了部件數量。在系統效率和設備復雜程度方面SOFC型系統具有明顯優勢，是未來發展的主要方向。表1給出了“ENE-FARM” CHP系統PEFC型和SOFC型產品較詳細的參數。
截止到2017年4月，日本“ENE-FARM”項目累計售出CHP系統20萬套，其中PEFC系統18萬套左右，SOFC系統2萬套左右。700W PEFC-CHP系統2009年初入市場的價格是303萬日元/套，2015年下降到136萬日元/套；700W SOFC-CHP系統2011年初入市場的價格是244萬日元/套，2015年下降到175日元/套。日本政府預計，2020年700W燃料電池CHP系統用戶將達到140萬套，售價（包括建設和安裝費用）為PEFC型80萬日元/套，SOFC型100萬日元/套，7～8年左右收回成本；2030年700W燃料電池CHP系統用戶為530萬套，5年左右收回成本。預計日本市場700W燃料電池CHP系統年均增長40萬套/年，僅這一個型號的產品市場增量40億美元/年。
（二）日本家用燃料電池CHP系統商業化成功因素分析
目前為止，日本家用燃料電池熱電聯供系統在“ENE-FARM”項目的推動下已經基本實現商業化，從產品的研發制造到出售、安裝、維修，均已形成完整的市場體系。PEFC-CHP型產品運行超過10年，SOFC-CHP型產品運行也已達到7年。從其發展歷程來看，日本家用燃料電池CHP系統從技術研發走向商業化產品，主要有以下幾點重要因素。
技術先進，產品自身優勢突出。無論是松下電氣生產的PEFC型產品，還是愛信精機生產的SOFC型產品，都具有較高的發電效率。前者的發電效率（39%）為燃氣發電機發電效率（約23%）的1.5倍左右，后者發電效率（52%）為燃氣發電機效率兩倍以上（LHV）。通過高效發電和余熱利用可以使用戶的用能消耗減少46%，每年節約費用121000日元（以2018年大阪地區用電水平為準）。同時，新產品安裝靈活性強，可以兼顧不同戶型（如獨棟建筑與集中住戶），設置廊內安裝與室外放置等多種形式，極大地提高了用戶的適應性。在使用過程中，先進的控制系統與完備的配套設施也是一大亮點，系統通過總服務臺可實現遠程控制，能夠極大地提升用戶體驗。[!--empirenews.page--]
政府持續支持，大力投入。日本家用燃料電池從研發到商業化經歷了十余年，其間政府進行了大量的投入。從20世紀90年代NEDO宣布進行燃料電池研究計劃開始，政府便出臺了一系列支持日本家用燃料電池系統產業化發展的政策。同時日本政府投入大量資金進行燃料電池技術研發工作，從2010～2014年日本政府就累計投入超過1300億日元進行燃料電池技術研發和產業示范。在產品研發與技術創(chuàng )新之外，為了進一步推動燃料電池CHP系統的商業化，日本政府建立了完備的補貼機制。表2為2009～2014年日本政府的補貼標準，高額的購買補貼極大地提高了民眾的購買動力。2015年相關補貼逐漸取消，2016年完全進入市場化運行。
行業規范發展，標準化建設完善。早在2002年6月，日本宣布進行家用燃料電池研究計劃后不久，政府單位、科研院所、相關企業、消費者便共同起草了家用燃料電池安全報告。同年日本設立了家用燃料電池安全技術研究會(huì )，對燃料電池CHP系統的構造、性能要求進行了深入研討，提出設置燃料電池系統時的操作規范，研討行業技術標準中必須體現的條款。隨后，日本燃料電池發電系統技術委員會(huì )、電機工業協會(huì )、日本燃氣協會(huì )等共同參與了日本燃料電池標準方案的制定，多年來不斷進行評議和研討，改進和完善有關認證制度、國內標準，并積極開展市場環境法制工作。
示范工程帶動作用，市場宣傳到位。在大力推動家用燃料電池CHP系統進入市場的同時，建立示范項目進行市場宣傳也十分重要。2014年，日本提出建立基于自給自足和互相共生的能源小鎮，命名為“藤澤”，藤澤可持續智慧小鎮的概念是每家每戶都安裝太陽能電池、蓄電池和“ENE-FARM”燃料電池系統以實現能源的自產自銷。它將能源的產消單位由單個家庭住宅擴展到多個家庭組成的建筑群和社區，目標是二氧化碳排放相較于1990年減少70%，用水量相較2006年減少30%，可再生能源使用比重達到30%，在外部電力供應切斷的情況下，必要設備可維持三天正常運行。藤澤智慧小鎮理念的提出不僅增強了民眾對于環境保護的意識，而且以“ENE-FARM”燃料電池發電系統為主要發電單元的能源結構，也極大地推動了家用燃料電池CHP系統的市場化發展。
（三）對我國的借鑒意義
日本是分布式燃料電池CHP系統產業化發展和商業化運行最好的國家，為全球提供了成功案例。同時期歐洲部分國家通常采用1～2kW分布式燃料電池CHP系統，也開展了很好的示范運行。所有這些都為中國分布式燃料電池CHP系統發展提供了寶貴經驗。中國需要盡快出臺引導政策，加大支持和投入，加快燃料電池CHP系統從技術研發到產品制造的進程。其次，要積極開展示范工程建設，形成中央引導、地方扶持、產業園落地、用戶參與的試點機制。借鑒國外成功經驗，我國可以選定某地區（如江蘇，四川等）開展示范工程建設，由中央某部委（如國家能源局、國家發改委、工信部等）出臺引導政策，當地政府投入部分建設資金，在一些小區或產業園建設燃料電池CHP系統，形成具有一定影響力的示范項目。除此之外，面對迅速擴大的市場需求，現階段還應當盡快制定和完善相關行業標準，使燃料電池行業盡快走上規范化發展的道路。
二 燃料電池汽車
在燃料電池汽車領域，日本也一直走在國際前列。2014年12月，豐田在全球首推4人乘坐的燃料電池車“Mirai（未來）”，續航距離500千米，補充燃料僅需3分鐘。2016年，本田公司推出5人乘坐的氫燃料電池車“Clarity Fuel Cell”，計劃在2018年投入市場，續航里程達750千米，可在3分鐘內充滿燃料，達到了與常規動力車型相同的標準。此外，豐田公司計劃在2050年全面停止生產燃油汽車，轉向燃料電池和純電動汽車。日本準備在2020年?yáng)|京奧運會(huì )召開之際，向世界展示氫能汽車已成為一種安全、有價格競爭力的交通工具。
截至2018年1月，日本國內已建成101座加氫站，計劃于2020年建成160座。目前氫氣零售價約100日元/Nm3，加氫站主要分布在東京、名古屋等幾個城市，建設費用昂貴，數量仍然偏少。日本燃料電池乘用車保有量目前約2000臺，每臺優惠后的價格500萬日元，售價對消費者仍偏高。從目前的燃料電池汽車價格、保有量和加氫站數量來看，日本尚處于燃料電池汽車社會(huì )的搖籃期，預計2050年將是日本燃油汽車全面向燃料電池汽車過渡之年[!--empirenews.page--][1]。
現階段氫燃料電池汽車的推廣受到加氫站等基礎設施建設的限制，日產公司在2016年對外公布了其搭載5kW SOFC動力系統的燃料電池汽車“e-NV200”，在巴西完成了第一階段的路面測試。該套系統使用乙醇作為燃料，續航里程達到600公里，幾乎可與汽油車媲美，日產計劃在2020年左右實現該車的量產。圖2中展示了世界上三款代表性新能源汽車車型的具體參數比較。相比于PEFC，SOFC的優點之一就是燃料適應性廣，除了氫氣之外，SOFC可以直接使用天然氣、煤氣等碳基氣體燃料，以及甲醇、乙醇等液體燃料。將SOFC技術應用于新能源汽車領域，能夠克服氫燃料電池汽車對于加氫站建設和鋰離子電池電動車對充電樁建設的硬性需求，實現燃料電池與蓄電池的優勢互補，將是未來新能源汽車的重要發展方向（見圖2）。
（一）SOFC能夠克服氫燃料電池汽車對于加氫站建設的硬性需求
和質子交換膜燃料電池相比，固體氧化物燃料電池工作溫度高，不使用鉑等貴金屬催化劑，因此不存在一氧化碳毒化的問題，可以直接使用天然氣、煤氣等含碳燃料。對于柴油、汽油、乙醇等液體碳氫燃料，只需在電池堆前添加重整器，將液體燃料重整后即可供給SOFC使用。同時，SOFC電堆發電副產的熱量可以用于重整器，無須外部熱源，能夠實現發電系統的高效自維持運行（見圖3）。

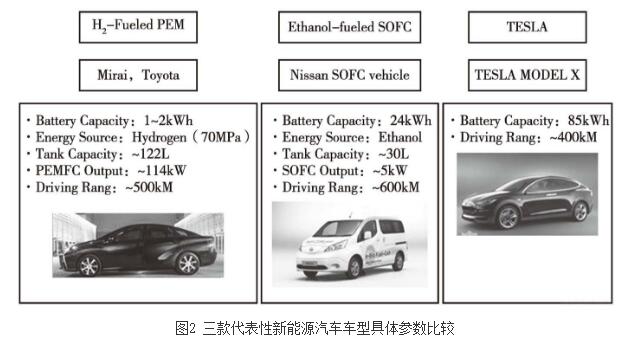

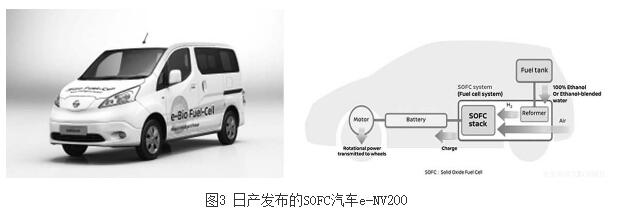

發展使用液體碳氫燃料的SOFC汽車是新能源汽車的重大突破口，有助于我國實現在燃料電池汽車領域對國際頂尖水平的彎道超越。2016年6月，日產公司發布了“e-Bio Fuel-Cell”原型車（e-NV200），該車是世界上首款采用SOFC技術的車型，配備了輸出功率為5kW的SOFC系統和容量為24kWh的鋰電池組，使用生物乙醇作為燃料，30升油箱，續航里程達600公里以上。2017年6月，該車在巴西完成了第一階段的路面測試，“表明該技術完美適應日常使用”，采用乙醇燃料是因為“巴西現在就有全面的供應乙醇的基礎設施”。從技術角度而言，采用汽油、柴油等液體燃料都是可行的。圖3中展示了該款車型的外觀及內部基本原理。
與氫燃料電池汽車相比，SOFC汽車沒有對加氫站的硬性需求，能夠從核心上解決燃料電池汽車推廣成本高的問題。2018年4月美國洛克希德馬丁公司推出最新型號的無人機（Stalker XE“潛行者”），采用丙烷燃料（1.1kg），配備245W的SOFC發電系統，空中飛行時間過8小時。這些都充分說明了采用SOFC作為動力系統的可行性和優勢。
（二）SOFC增程式電動汽車可以實現燃料電池與蓄電池的優勢互補
固體氧化物燃料電池增程式電動汽車是指在純電動汽車的基礎上增加一套SOFC發電系統，可以實現燃料電池與蓄電池的優勢互補。動力電池的突出優勢是能夠快速響應負荷變化，但是能量密度和功率密度較小。而SOFC的突出優勢則是高效、穩定、大功率密度的輸出特性，但是頻繁啟停和冷熱循環是其最大的技術壁壘之一。當蓄電池電量充足時，SOFC發電系統處于待機或關閉狀態；當蓄電池電量不足或輸出功率不能滿足需求時，SOFC發電系統開始工作，為蓄電池充電或直接驅動車輛。SOFC增程式電動汽車能夠有效解決純電動汽車行駛路程短、續航能力不足的問題，將是未來新能源汽車的發展方向。
日產公司首推的“e-Bio Fuel-Cell”原型車采用的就是英國Ceres Power公司的SOFC系統。2018年5月，我國濰柴動力與英國Ceres Power公司簽署戰略合作協議，將在SOFC動力系統領域展開全面合作。根據協議內容，Ceres Power將在中國市場獨家授權濰柴動力產銷其SOFC發電系統、電堆和單電池，應用范圍包括客車、卡車和分布式發電市場。此外，濰柴動力將與Ceres Power聯合開發以壓縮天然氣為燃料的30kW SOFC發電系統，計劃用于電動客車的增程系統，預計2019年上半年完成驗證。這無疑將會(huì )帶來國際SOFC市場的重大變化，標志著SOFC增程式電動汽車走向實際應用的又一開端。
（三）關于開展我國燃料電池汽車自主研發工作的思考
目前我國在新能源汽車研發領域，已經基本確立了以純電驅動技術為主、帶動插電式混合動力汽車和燃料電池汽車的發展策略。當前插電式混合動力汽車、純電動汽車、燃料電池汽車等各種車型爭奇斗艷，卻都存在著各自的技術難題。純電動汽車續航里程較短，需要大量建設充電樁，動力電池的回收問題也亟待解決；而氫燃料電池汽車的推廣則嚴重依賴于加氫站的建設，又涉及氫氣制[!--empirenews.page--]
備、儲存運輸、安全管理等整個產業鏈發展和基礎設施建設的問題，高壓氫氣在車中的安全存儲也是需要解決的突出矛盾。
SOFC增程式電動汽車結合了SOFC與鋰電池技術，其突出優勢在于可以直接使用液體燃料（包括LNG、丙烷、乙醇、汽油、柴油等），擺脫了新能源汽車對于充電樁和加氫站的硬性需求，可以很好地與現有的能源供應設施兼容。從全球范圍來看，SOFC與鋰電池已經分別在分布式發電、電動汽車領域有了比較成熟的應用，因此SOFC增程式電動汽車提供了現階段新能源汽車優勢互補的解決方案，進行自主技術研發有助于我國搶占國際技術制高點，實現在新能源汽車領域的彎道超車。
三 分布式燃料電池發電系統
根據日本政府2017年發布的“氫能源基本戰略”，日本要在2030年實現氫燃料發電商業化，發電成本每千瓦時低于17日元，形成每年30萬噸氫燃料供給能力；2050年氫燃料發電的成本將降低到與液化天然氣同等水平，具備較強的市場競爭力。預計屆時日本年氫能供給量將達到500萬～1000萬噸，氫能發電裝機容量將增至15～30GW，可大幅替代火力發電。
（一）SOFC分布式電站
相比于PEFC，由于SOFC在高溫下工作，具有更高的發電效率和燃料適應性，因此分布式燃料電池電站一般選用SOFC。由于分布式發電系統建立在用戶附近，因此與傳統的集中發電、電網輸電模式相比，減少了輸電過程帶來的復雜性和不穩定性，同時能夠降低電力損耗，節約成本，有利于系統效率的提高。SOFC可以直接采用天然氣、氣化煤氣、焦爐煤氣和煤層氣等燃料進行發電，而且不需要進行燃燒，產物潔凈無污染、噪音小。此外，系統尾氣中的二氧化碳便于回收、儲存和利用，能夠實現二氧化碳的零排放。
世界主要發達國家都在大力發展和推廣SOFC分布式發電技術。目前，全球五百強公司中有1/3的公司都在近幾年陸續使用SOFC分布式發電系統，作為其總部或下屬核心機構的供電設施，諸如蘋果總部基地、谷歌全球總部基地、微軟總部基地等。以2017年5月完工的蘋果公司總部大樓Apple Park為例，其總體建筑面積97萬平方米，配備了獨立的微電網系統，由17MW太陽能和4MW SOFC發電系統組成（蘋果公司在美國已經裝配了10MW SOFC發電系統）。這個標志性建筑又一次向全人類展示了新一輪能源技術革命的產物——在用戶側配備的高效、潔凈、無噪音的分布式SOFC發電系統。

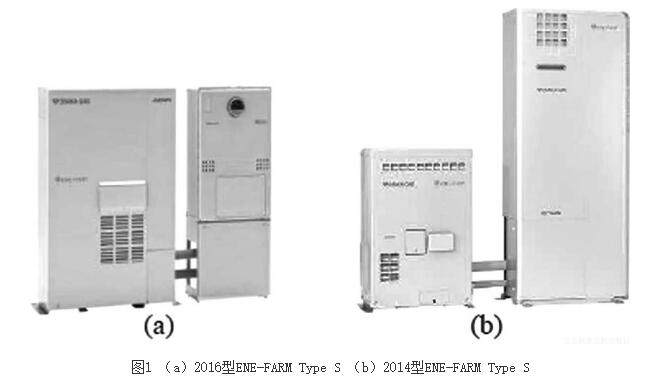

日本也有多家企業從事SOFC分布式發電系統的研制。京瓷在第二代“ENE-FARM Type S”的基礎上開發出更加高效和緊湊的電堆，研制了新一代3kW系統，該系統集成了4個新型700W電堆，使用管道天然氣作為燃料，發電效率達到了52%，系統效率90%（LHV），已于2017年1月面向市場。三浦技研于2017年8月完成了5kW級系統的開發并投入市場，其電效率達到48%，總效率可達90%（LHV）。日立造船株式會(huì )社在2016年初步研制出20kW級SOFC系統，正在致力于數十千瓦級系統的改進。富士電機正在開發的50kW級SOFC發電系統預計發電效率達55%，采用余熱回收后系統效率可達80%（LHV），該原型機將進一步用于控制系統的調試。
（二）SOFC聯合循環系統

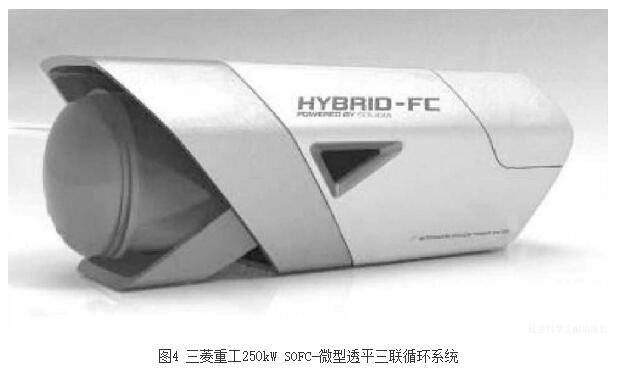

將傳統的發電技術與SOFC發電技術有機結合，能夠實現更高的發電效率，例如可以將燃氣/蒸汽透平（GT/ST）與SOFC發電系統進行結合，發電效率可在60%以上。在這一方面日本三菱重工（Mitsubishi Heavy Industriesm，MHI）一直走在世界前列。
三菱重工是日本最大的軍工設備生產企業，建立于1914年。三菱重工從90年代開始進行高溫SOFC系統研發，于1993年成功研制出1kW電堆，并且穩定運行3000小時；1998年，MHI與日本電源開發株式會(huì )社合作生產出一臺管式加壓SOFC發電系統，最大輸出功率21kW，運轉超過7000小時，發電效率達到41.5%（HHV）；2004年，MHI在長崎成功開發出75kW的SOFC-MGT聯合發電系統，并從2007年起逐步將該系統規模擴大到200kW；2012年底，MHI與東京燃氣公司聯合開發的200kW SOFC-MGT聯合發電系統在東京郊區連續運轉4000多小時，發電效率50.2%（LHV）。目前，MHI已經開發出250kW的SOFC-MT三聯循環系統（見圖4），將SOFC發電系統與微型燃氣/蒸汽透平耦合，發電效率達到55%（LHV），該系統正在日本九州大學示范運行，累計運行超過10000小時。
為了推進250kW級聯合循環發電系統的市場化，除了位于九州大學的示范機組外，“NEDO計劃”從2017年起在日本建立了四個聯合發電系統原型機，分別承擔不同的示范運行和參數評價研究任務。位于豐田汽車公司（Toyota Motor Corporation）的系統，將進行約每月一次的起停測試，以驗證其運行穩定性及壽命受電力需求波動的影響。位于NGK火花塞公司（NGK Spark Plug Co.，Ltd.）的系統，將開展由其自主生產的電池堆和MHI生產的電池堆共同組成SOFC系統實驗，以驗證兩種電池堆均能夠實現長時間的穩定運行。位于東京燃氣有限公司（Tokyo Gas Co.，Ltd.）的系統，將開展不同時間段的重復起停實驗，如每日起停、每周起停等，以測試起停對系統耐久性的影響，同時還將進行變載試驗與跟載試驗。位于大成建設公司（Taisei Corporation）的系統，將進行系統自動控制試驗，包括停電或變載荷時的自動控制運行。“山雨欲來風滿樓”，所有這些都彰顯了一個新型SOFC發電時代的到來，也是高技術領域領先全球的具體體現。[!--empirenews.page--]
（三）對于我國發展SOFC分布式電站的思考
我國以煤為主的資源稟賦決定了能源消費以煤為主的格局，也決定了以煤電為主的電力生產和消費結構。中國電力企業聯合會(huì )在2017年發布了《中國煤電清潔發展報告》，指出現階段常規大氣污染物已不是煤電發展的約束性因素，碳減排將成為煤電發展重要制約因素。國務院《“十三五”控制溫室氣體排放工作方案》提出大型發電集團CO2排放水平應控制在550g/kWh，而目前我國煤電CO2排放平均水平約為890g/kWh，因此發展低碳、清潔、高效的煤炭發電技術已成為一項至關緊要的任務。
基于煤炭資源的煤氣化燃料電池（Integrated Gasification Fuel Cell，IGFC）系統結合了先進的SOFC發電技術，可實現煤基發電由單純熱力循環發電向電化學和熱力循環復合發電的技術跨越，能大幅提高煤電效率，是煤電技術的根本性變革。IGFC系統受SOFC發電系統規模限制，主要定位于中小型分布式發電站（數十MW），系統發電效率可在60%以上，顯著高于現有的整體煤氣化聯合循環（Integrated Gasification Combined Cycle，IGCC）發電系統。由于SOFC系統對燃料清潔度要求相對較高，使得系統整體污染物排放水平較低。此外，燃料電池能夠分離空氣中的氧氣和氮氣，顯著降低了尾氣中二氧化碳的捕集難度和成本，有望實現近零排放。
技術分析和經濟性分析結果也表明，與現有的各種煤炭發電技術相比，先進的IGFC發電技術具有很強的競爭力，發展IGFC技術符合我國現階段國情。目前《中國戰略性新興產業發展報告》、《能源技術革命創(chuàng )新行動計劃（2016～2030年）》和《“十三五”電力發展規劃》均將IGFC列為戰略性能源新技術，計劃進行開發與示范。但是也應當考慮到，IGFC技術實際上是對煤炭催化氣化、高溫合成氣凈化、大容量高性能SOFC電堆等一系列高難度技術的整合，并且系統配置方式復雜，需要考慮的因素眾多，因此IGFC技術的實現還有賴于眾多關鍵技術的突破。
四 日本氫能與燃料電池發展的啟示與借鑒
（一）我國氫能與燃料電池技術發展現狀
目前，日本、美國及歐盟等發達國家經過幾十年的技術研發和攻關，在政府多年來持續推進的經費支持和補貼政策激勵下，發展和建立起多家具有自主核心技術的企業或研發機構，已經基本實現了氫能和燃料電池技術的商業化運行，正在開展更大規模的示范試驗和樣品研發。其中，日本更是將氫能產業確定為國家未來重要的戰略性產業。正因如此，日本在大規模高效制氫、家用燃料電池發電等領域走在了世界前列。
在全球燃料電池發展大跨步的背景下，我國也接連頒布了《中國制造2025》、《能源技術革命創(chuàng )新行動計劃（2016～2030）》等一系列指導政策。能源技術革命創(chuàng )新行動計劃規劃了能源技術革命重點創(chuàng )新行動路線圖，部署了15項具體任務，“氫能與燃料電池技術創(chuàng )新”位列其中（第九項），已經納入我國能源戰略。在《中國制造2025—能源裝備實施方案》中，也提出要加快氫能基礎設施，促進構建制“氫技術及裝備—儲輸氫技術及裝備—燃料電池系統—燃料電池車輛及其他氫能利用技術及裝備”完整的產業鏈的要求。
盡管我國已經初步掌握整車集成及部分關鍵零部件的生產技術，但是我們應當清楚地認識到，和世界發達國家相比，我國在氫能及燃料電池技術領域起步較晚、研究基礎薄弱，在核心技術方面與發達國家還存在一定差距。近30年來，美、日、德等發達國家在政府的大力支持下，針對氫能及燃料電池相關技術，成體系地開展了
相當規模的研究工作，已經突破了諸多技術難點，正在推動該技術從工程示范走向更加廣泛的商業應用。而我國在該項技術體系方面的工作相對不足，主要集中在研究機構，企業參與較少，關鍵材料和部件大量依賴進口，與發達國家還存在較大差距。
（二）我國發展氫能和燃料電池技術面臨的主要挑戰
一是國內起步晚，核心技術積累有限。美、日、德等發達國家一直把氫能及燃料電池技術作為國家級戰略高技術，30年來投入巨資持續支持研發和示范應用，核心技術和產品都對我國保密。我國從2000年左右開始進行相關工作。在基礎研究方面，缺乏統一組織，致使相關基礎研究較為分散，未能形成良好的理論體系和深刻認知。在技術研發方面，投入比較有限，我國沒有充分意識到該項技術研發的難度，致使技術研究進展緩慢，目前在核心技術上與發達國家還存在一定差距，沒有形成較好的產業化積累。[!--empirenews.page--]
二是我國尚未設立氫能及燃料電池技術專項，缺乏統一組織的聯合攻關。燃料電池技術屬于顛覆性技術，是典型的多學科交叉領域，從材料組分設計、結構性能優化，到復雜結構單元器件設計制備、電化學反應過程控制、燃氣管理、發電系統集成等，顯然不是一個或幾個科學家團隊能夠完成的。日本和美國政府充分認識到該技術的高難度系數，均成立了專門機構，組織全國優勢的產、學、研機構進行聯合攻關。1989年日本NEDO牽頭成立先進固態能源轉換聯盟（ASEC），組織全國的企業和大學聯合攻關，持續30年支持技術研發，推動并支持了“ENE-FARM”家用分布式燃料電池CHP系統商業化項目。美國能源部于2000年牽頭成立SECA聯盟（Solid State Energy Conversion Alliance），在2000～2018年持續累計投入近10億美元推動SOFC產業技術發展，而同期美國B(niǎo)loom Energy公司一家企業投入的資金就超過25億美元（社會(huì )資金），并于2009年開始為美國多家大型數據中心進行供電。我國在“十五”到“十二五”期間，曾由科技部組織過“863”和“973”項目攻關，但是我國一直沒有設立專門的組織機構和研究專項，尤其是當前，“十三五”規劃已經過半，氫能及燃料電池技術相關項目依然沒有啟動。
三是氫能及燃料電池技術在國內尚未全面進入實際應用階段，建立示范項目的數量也比較少。截至2017年10月，我國僅建成7座加氫站（大部分只是特殊時期的示范運行），數量遠少于美、日、德等國。美國、日本等發達國家已經相繼實現了千瓦級、數百千瓦級到兆瓦級分布式發電系統或熱電聯供系統的商業化應用或示范運行。我國的燃料電池技術研發目前仍以大專院校、科研院所為主，雖然已經初步掌握關鍵部件、動力系統、整車集成等核心技術，但是這僅僅解決了從無到有的問題，自主生產的產品性能與國際先進水平也還有一定距離。我國急需進一步完善和發展燃料電池電堆產業鏈相關核心技術。
（三）大力推進我國氫能及燃料電池技術研究及產業化的建議
我國在氫能及燃料電池技術領域與發達國家還存在較大差距，目前這類高新、核心技術和產品一直對中國封鎖。鑒于該技術對于助推我國供給側能源改革的重大需求，以及對未來優化我國能源結構、在新能源汽車等領域實現彎道超車的重要作用，特提出如下建議。
一是成立專門項目及機構，組織實施國家級重大研發計劃，支持氫能及燃料電池相關基礎、技術研究和產業化發展。燃料電池技術是一項全新的、顛覆性的、高難度的先進發電技術，又是多學科交叉的領域，只有在研究過程中才能不斷發現、認識和解決其中科學和技術問題。前期工作中，我國基本涉及了燃料電池技術的各個方面，也有了一定的技術基礎，對整個產業鏈有了初步的認識。借鑒國外成功發展經驗，現在迫切需要成立專門的項目及管理機構，組織實施國家級重大研發計劃，成立國家氫能及燃料電池研究中心，集中全國優勢力量，分工協作，聯合攻關，共同推動氫能及燃料電池基礎研究、技術開發和產業化發展。
二是加快氫能及燃料電池技術和產品標準體系研究和建設，發展測試技術，推動成立產品標準檢測中心。目前國內在氫能及燃料電池領域的技術和產品標準工作尚存不足，針對行業快速發展和市場需求的擴大，需要盡快開展行業標準建設工作。在燃料電池方面，我國應以確立單電池、電堆性能測試技術和試驗標準為突破口，推進高性能燃料電池及
電堆關鍵技術發展。同時，應當盡快開始氫能及燃料電池相關數據庫建設，基礎數據是基礎研究創(chuàng )新能力的基礎，在上述標準研究過程中不斷積累大數據，以促進試驗方法和試驗內容的標準化和合理化。
三是加快推動相關示范工程建設，發展燃料電池分布式供能和車用動力系統示范，推進供給側能源改革。針對國內氫能和燃料電池產業現存的技術開發不充分、產品性能不夠完善、缺乏批量生產能力等問題，我國迫切需要整合各方優勢，打通氫氣化工、燃料電池系統、燃料電池汽車全產業鏈，將氫氣的制備、儲運、利用等多個環節有機整合。此外，現階段國家大力推行煤改氣/電、分布式發電、微電網等，希望通過發展新型能源技術助力國家供給側能源結構改革。固體氧化物燃料電池發電系統具有發電效率高、燃料適應性強等獨特的優勢，尤其適合于分布式供能應用，正好可以滿足這一重大需求?，F階段應當以《能源技術革命創(chuàng )新行動計劃（2016～2030年）》《中國制造2025—能源裝備實施方案》等國家規劃和部署為契機，廣泛開展燃料電池分布式供能和車用動力系統示范項目，在示范運行過程中不斷推動氫能及燃料電池技術研究和自主研發，為氫能及燃料電池技術的全面產業化奠定基礎。[!--empirenews.page--]
