滲流問題的拓撲優化

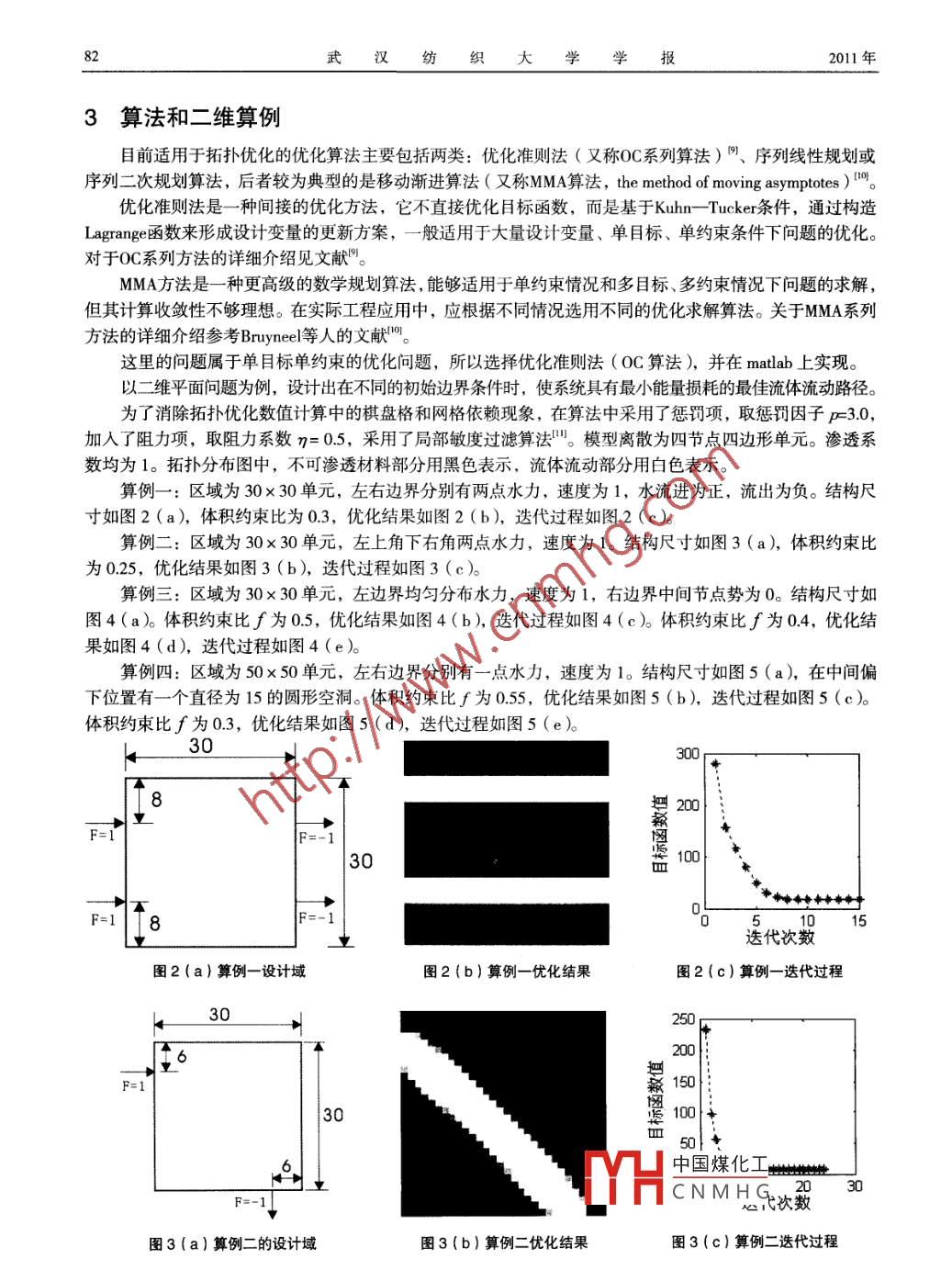

第24卷第6期武漢紡織大學學報Vol.24 No.62011年12月JOURNAL OF WUHAN TEXTILE UNIVERSITYDec.2011滲流問題的拓撲優化周向陽，范良志(武漢紡織大學機械工程與自動化學院，湖北武漢430073)摘要: 分析拓撲優化中的密度懲罰函數插值法SIMP (Solid isotropic material with penalization mode1) ,將結構力學中的拓撲優化方法應用到滲流問題的拓撲優化設計中，用有限元的方法建立了簡單的理想狀態下的滲流問題的拓撲優化數學模型，并采用基于剃度法的數值解法-優化準則法(OC系列算法),以設計具有最小能量損耗情況下的流體最佳流動路徑的拓撲分布。以一組二維滲流問題為例，說明了該模型的有效性，為滲流問題的優化設計提供了一種有效的新思路和方法。關鍵詞:拓撲優化;滲流;最小能量損耗;最佳流動路徑中圖分類號: TH11文獻標識碼: A文章編號: 1009 - 5160(2011)06 - 0079 - 06結構的拓撲優化設計是結構的尺寸優化設計和形狀優化設計以后，在結構優化領域出現的- -種新型的富有挑戰性的研究方向"。從有關文獻看,連續體結構的拓撲優化設計技術,特別是SIMP方法'2,已經成功的用于機械設計.4、MEMS系統5)、材料設計”等方面。在航空航天、汽車制造等固體結構領域，拓撲優化技術不僅僅是學術上的應用，而且成為一種實用的設計工具被廣泛采用。把拓撲優化理論用于流體場流體流動設計是拓撲優化技術應用的新的熱點研究方向之一。其方法是:在給定邊界條件的設計域Q中，確定哪部分是流體哪部分是非流體，使得滿足規定流體部分體積比的某個目標最小化。由于滲流是流體中比較簡單的情況,在實際工程中也比較常見,比如閘壩的滲流,農田地下排水系統，油氣地下滲流，裂隙巖體滲流以及裂隙排水等，作者首先嘗試將用于固體結構的剛度拓撲優化技術用于滲流問題的優化設計。本文主要考慮流體在多孔介質中的流動，例如水在地壩中的流動，在管道中或者圍繞固體的流動，并且只考慮理想流體在穩太、無旋(即流體質點只是平動)、不可壓縮(等質量密度)和無粘(沒有粘性)狀態下的情況，流體與表面之間的摩擦也被忽略，流體也并不滲透到周?chē)矬w或并不與物體的表面分開。取介質相對密度xe∈[0,1]為設計變量，流體在整體設計域的體積比為約束，以系統的最小能量損耗為目標函數。要說明的是:目的在于探討拓撲優化技術在流體方面的應用的可行性和方法，由于本文選取理想滲流，所以要使模型符合實際的應用還有待進一步的研究。1 SIMP 方法回顧SIMP模型主要通過引入懲罰因子,在材料的彈性模量和單元相對密度之間建立起一-種顯示的非線性對應關系。它的作用是當設計變量的值在(0,1)之間時,對中間密度值進行懲罰，使中間密度值逐漸向0-1兩端聚集，這樣可以使連續變量的拓撲優化模型能較好地逼近原來0 -1離散變量的優化模型。SIMP材料模型的數學表達形式:(1)()=yj"[K}]=x[Kjo](2)E表示插值以后的彈性模量，E' 為初始彈性模量。x(-1....n)表中國煤化工元的相對密度，為了避免剛度矩陣奇異，給x,一個大于0的下限值xmi。[K。]TYHCNMHG, [K,]表示第j單元優化后的剛度矩陣。p為兩數學模型中對中間密度材料的懲罰因子。為有效壓縮中間密度材料，作者簡介:周向陽(1977-),女,講師,博士,研究方向:數字化設計與制造.金珊男:汝癃自然科學基金(50805109) .30織2011年要求p22。這樣用E(0)= 0來表示空洞單元，E()= E°表示彈性模量為E0的材料單元。以結構的最小柔度設計問題為例，其拓撲優化模型可表示為:Minimize, :C(X)={F}' {凹}[vTx≤v",(3)| Subject to:0
