BIM招投標：BIM在技術標編制中的應用-PPT

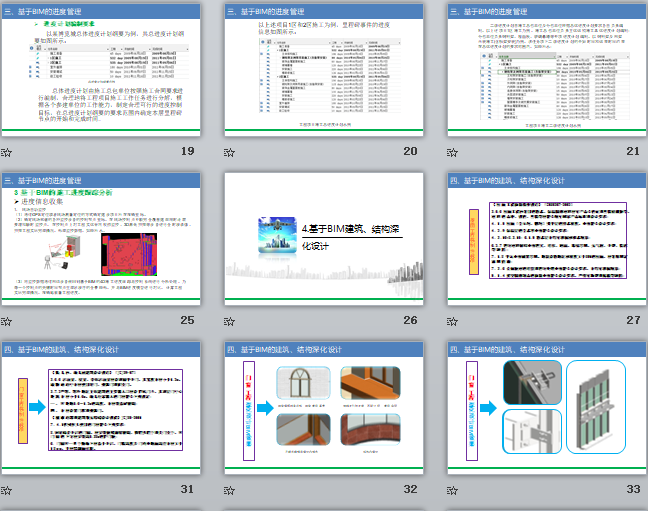

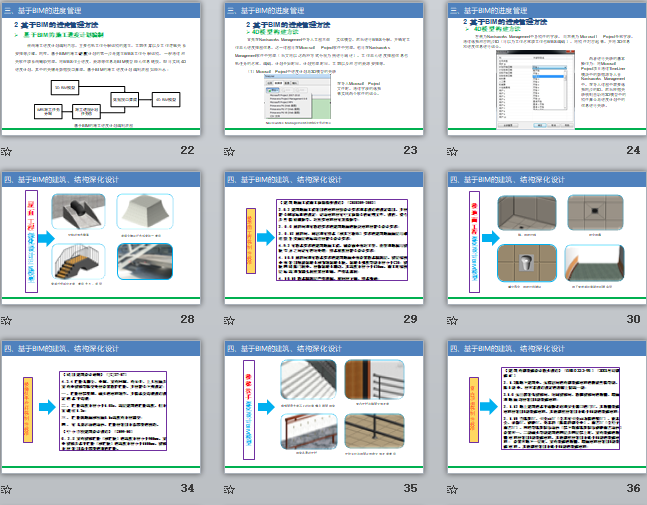

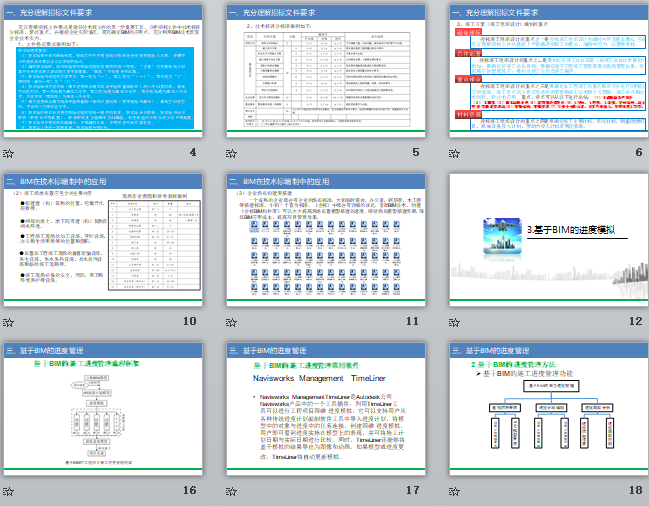

附件大?。?5.47MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-09-04最后更新：資源簡介/截圖： 1充分理解招標文件要求 2基于BM的場地布置 3基于BM的進度模擬 4基于BM建筑、結構深化設計 5基于BM的機電深化設計 6基于BM的安全管理 7新技術應用及項目協同管理 8應用總結充分理解招標文件要求是做好技術標文件的第一步重要工作，分析招標文件中技術標評分標準、緊抓重點、并根據企業實際情況，研究確定的應用點，充分利用BIM技術表現企業技術實力。 技術標格式要求： （1）技術標部分采用暗標形式，投標文件中不得出現可推斷出任何有關投標人名稱、背景特點的資料與信息以及可以識別的標記。 （2）編制技術標時，標書封面使用招標代理機構提供的統一格式，“正本”應加蓋投標人印章并經法定代表人或代理人簽字或蓋章，“副本”不加蓋任何印章。 （3）技術標標書結構層次順序為：第一層為“一”，第二層為“（一）”，第三層為“1”，第四層（最后一層）為“（1）”。 （4）技術標標書內容用紙（施工進度圖及施工現場平面布置圖除外）統一用A4復印紙，激光打印機打印，第一層標題為黑體二號字，第二層標題為黑體三號字，第三層標題為黑體小三號字，內容字體（第四層）為宋體小三號字。 （5）施工進度圖及施工現場平面布置圖一律用A3復印紙（放在投標書最后），激光打印機打印，字體統一為宋體五號字。 （6）技術標的裝訂必須使用招標代理機構統一提供的封皮、技術標必須膠裝，技術標書必須膠裝（膠裝后不得裁剪）。膠裝時封皮正面確保為A4幅面，封皮底面無論剩余多少均不得裁剪。 （7）技術標書不得出現頁碼編號；不得編制目錄；不得加任何彩頁或封皮。 （8）違背以上任何一款規定者，技術標部分得0分。投標施工組織設計的重點之一是投標施工組織設計的編制內容及基本要求，應在充分理解招標文件的基礎上嚴格滿足招標方的要求，增強響應力，以避免廢標。投標施工組織設計的重點之二是要制定好施工總體部署（或施工總體技術策劃）。例如：要確定好施工總體目標；要確定適應工程施工管理需要的現場管理體系，組織精干的管理班子；要制定施工分段及施工順序。 投標施工組織設計的重點之三是要確定本工程施工的重點和難點并進行分析提出應對措施，施工難點的分析應包括組織管理和施工技術兩個方面等。施工難點和技術創(chuàng )新、新技術應用。重點、難點可以從以下進行總結：（1）工程地質條件復雜 （2）工期緊（3）施工場地不利（4）建筑物造型復雜（5）大空間、大跨度、大懸挑、空間結構、高支模架等技術要求高（6）特殊結構、特殊要求（7）專業分包隊伍多，交叉作業量大，管理難度大等等。投標施工組織設計的重點之四是要確定施工主要材料、周轉材料、測量及檢測工具、機械設備投入計劃、勞動力投入計劃及保證措施。標施工組織設計的重點之五是要編制好施工進度計劃。不僅要明確重要節點（如地下室完成、主體封頂等）的完成日期，有時候對復雜的施工階段還要排出更細的計劃。如對于有砼內支撐的深基坑施工，就必須明確支護擋土結構的施工時間，內支撐澆筑與土方的交叉作業安排，內支撐拆除與地下室施工的安排等；在主體結構施工階段，明確砌體的插入時機，內粉刷、門窗、樓地面工程施工安排，電氣、給排水、暖通的配合與插入等。投標施工組織設計的重點之六是制訂好安全技術措施。目前最為重要的是深基坑及周?chē)h(huán)境的安全問題，防護難度加大。煤氣、自來水、電纜、道路以及建筑物離基坑近，大件吊裝、特種結構施工，地鐵的保護，對古樹的保護等。必須制訂相應的切實可行的保護措施，以確保安全。 投標施工組織設計的重點之七是規劃好施工平面布置，搞好文明施工，這些雖然不是直接影響工程質量的原則問題，但卻是衡量承包方施工管理水平高低和是否注重社會(huì )效益的一個重要方面，招標方往往也相當重視。（1）施工場地布置是項目施工的前提，合理的場地布置能夠在項目開始之初，從源頭減少安全隱患、是方便后續施工管理、降低成本、提高效益的重要方式。 傳統模式場布：傳統CAD模式下靜態的施工場地布置是由編制人員依靠經驗和推測對施工場地各項設施進行布置設計，因為是憑經驗和感覺，所以很難分辨其布置方案的優劣，更不能再早期發現布置方案的優劣。BIM模式場布：基于BIM的場地布置，可以根據施工進度推進對場地進行動態模擬，根據地基基礎、主體結構及裝飾裝修等不同階段需求分別進行場地布置方案設計，確保場地布置滿足不同施工階段的要求?！駭M建建(構)筑物的位置、輪廓尺寸、層數等。 ●相鄰的地上、地下既有建(構)筑物及相關環境。 ●工程施工現場的加工設施、存貯設施、辦公和生活用房等的位置和面積。 ●布置在工程施工現場的垂直運輸設施、供電設施、供水供熱設施、排水排污設施和臨時施工道路等。 ●施工現場必備的安全、消防、保衛和環境保護等設施。一個成熟的企業都會(huì )有企業的場布標準，大到臨時宿舍、辦公室、鋼筋棚、木工棚等搭建標準，小到一個宣傳標準，《企標》中都會(huì )有詳細的規定，借助BIM技術，創(chuàng )建《企標BIM構件庫》可以大大提高場地布置模型搭建的速度，縮短場布模型搭建周期、降低BIM應用成本、提高項目管理效率。1.BIM能直觀高效地表達多維空間數據，避免了用二維圖紙作為信息傳遞媒介帶來的信息損失，從而使項目參與人員在最短時間內領會(huì )復雜的勘察設計信息，減少溝通障礙和信息丟失。 2.支持施工主體實現“先試后建”。 3.為工程參建主體提供有效的進度信息共享與協作環境。 4.支持工程進度管理與資源管理的有機集成?；贐IM的施工進度管理，支持管理者實現各工作階段所需的人員、材料和機械用量的精確計算，從而提高工作時間估計的精確度，保障資源分配的合理化傳統施工進度計劃編制內容，主要包括工作分解結構的建立，工期估算以及工作邏輯關系安排等步驟。同樣，基于BIM的施工進度計劃的第一步是建立WBS工作分解結構，一般通過相關軟件或系統輔助完成。將WBS作業進度、資源等信息與BIM模型圖元信息鏈接，即可實現4D進度計劃，其中的關鍵是數據接口集成?；贐IM的施工進度計劃編制流程如圖所示：首先在Navisworks Management中導入工程三維xa0實體模型，然后進行WBS分解，并確定工作單元進度排程信息，這一過程可在Microsoft Project軟件中完成，也可在Navisworks Management軟件中完成（后文將以這兩種方式分別為例進行闡述）。工作單元進度排程信息包括任務的名稱、編碼、計劃開始時間、計劃完成時間、工期以及相應的資源安排等。左側為Navisworks Management中各構件的字段，而右側為Microsoft Project外部字段，通過選擇相應同步ID（可以為工作名稱或工作包WBS編碼），將構件對應起來，并將3D信息和進度信息進行結合。
