央企Revit培訓課件 第17章 族、概念體量

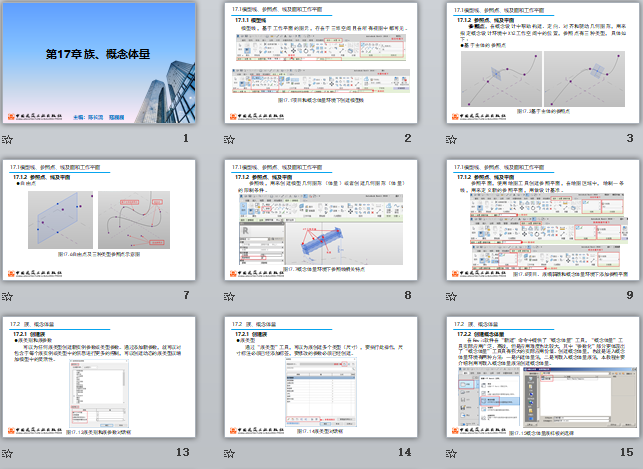

附件大?。?.27MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-09-25最后更新：資源簡介/截圖：17.1模型線、參照點、線及面和工作平面17.1.1 模型線模型線，基于工作平面的圖元，存在于三維空間且在所有視圖中都可見。17.1.2 參照點、線及平面參照點，在概念設計中幫助構建、定向、對齊和驅動幾何圖形，用來指定概念設計環境中XYZ工作空間中的位置，參照點有三種類型，具體如下： 基于主體的參照點驅動點在概念設計環境中，驅動點有兩種創(chuàng )建方式： 使用“通過點的樣條曲線”工具繪制線、曲線或樣條曲線時自動創(chuàng )建； 選擇已有的基于主體的參照點，選項欄單擊“生成驅動點”按鈕創(chuàng )建驅動點，生成后該點成為驅動點，并可以修改樣條曲線的幾何圖形。自由點參照線，用來創(chuàng )建模型幾何圖形（體量）或者創(chuàng )建幾何圖形（體量）的限制條件。參照平面，使用繪圖工具創(chuàng )建參照平面，在繪圖區域中，繪制一條線，用來定義新的參照平面，用做設計基準。17.1.3 工作平面工作平面，是一個用作視圖或繪制圖元起始位置的虛擬二維表面。17.2 、17.2.1 創(chuàng )建族族的三種類型（系統族、可載入族和內建族）中，由于可載入族的高度可自定義的特性，且可以重復利用，因此可載入族是中最經常創(chuàng )建和修改的族。族類別和族參數 可以為任何族類型創(chuàng )建新實例參數或類型參數。通過添加新參數，就可以對包含于每個族實例或類型中的信息進行更多的控制，可以創(chuàng )建動態的族類型以增加模型中的靈活性。族類型 通過“族類型”工具，可以為族創(chuàng )建多個類型（尺寸），要執行此操作，尺寸標注必須已經添加標簽，要修改的參數必須已經創(chuàng )建。17.2.2 創(chuàng )建概念體量在Revit軟件在“新建”命令中提供了“概念體量”工具，“概念體量”工具實際應用廣泛、高效，但是應用難度也比較大，其中“參數化”部分更體現出了“概念體量”工具具有強大的實際應用價值。創(chuàng )建概念體量，也就是進入概念體量環境有兩種方法：一是內建體量法，二是可載入概念體量族法，本教程主要介紹利用可載入概念體量族法創(chuàng )建概念體量。17.3 創(chuàng )建三維實體模型17.3.1 族（構件族）創(chuàng )建三維實體模型17.3.2 概念體量創(chuàng )建三維實體模型17.4 三維形狀的修改17.4.1 剪切17.4.2 連接17.4.3 拆分面和填色
