央企Revit培訓課件 第18章 相關真題解析

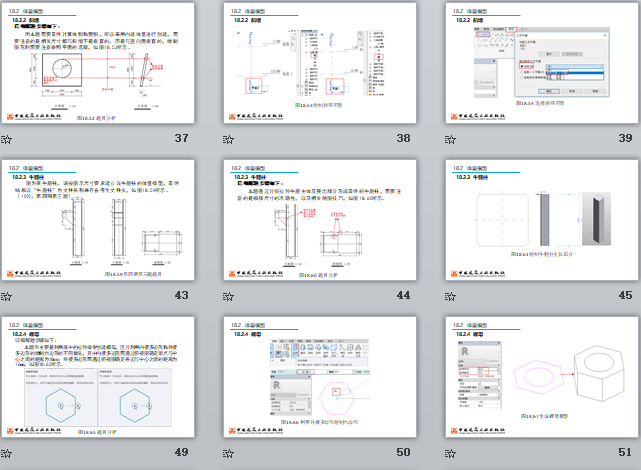

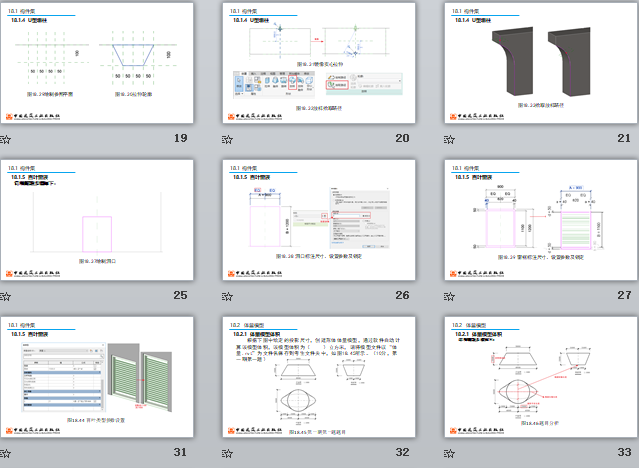

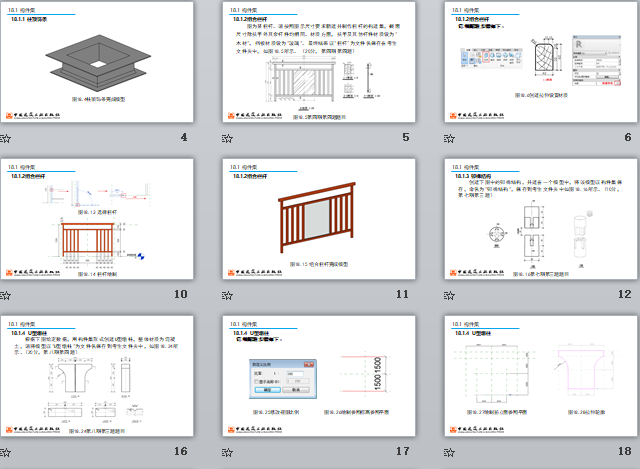

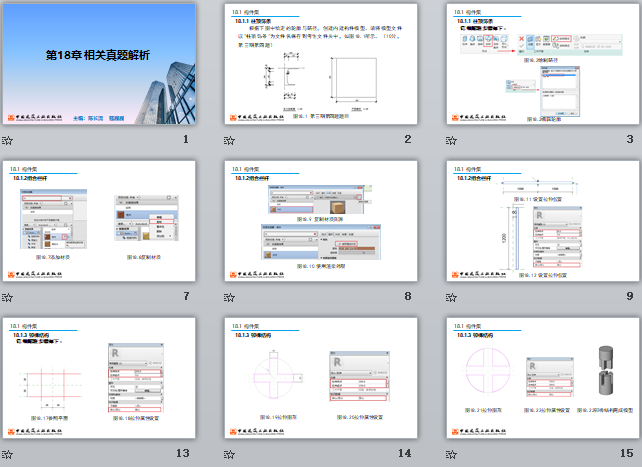

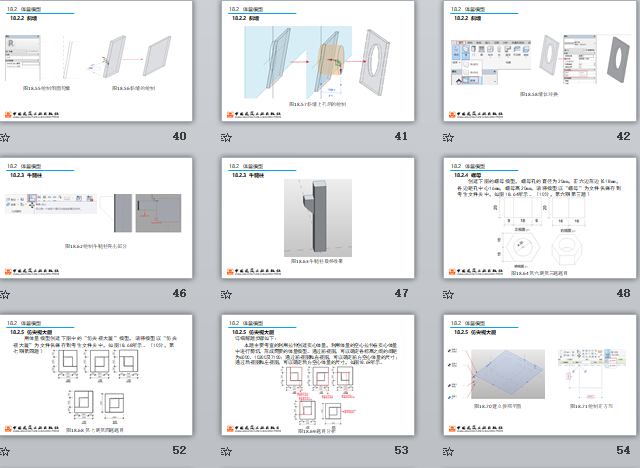

附件大?。?2.8MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-09-25最后更新：資源簡介/截圖：根據下圖中給定的輪廓與路徑，創(chuàng )建內建構件模型。請將模型文件以"柱頂飾條"為文件名保存到考生文件夾中，如圖18.1所示。圖為某欄桿。請按照圖示尺寸要求新建并制作欄桿的構建集，截面尺寸除扶手外其余桿件均相同。材質方面，扶手及其他桿件材質設為"木材"，擋板材質設為"玻璃"。最終結果以"欄桿"為文件名保存在考生文件夾中，如圖18.5所示。創(chuàng )建下圖中的卯榫結構，并建在一個模型中，將該模型以構件集保存，命名為"卯榫結構"，保存到考生文件夾中如圖18.16所示。根據下圖給定數據，用構件集形式創(chuàng )建U型墩柱，整體材質為混凝土，請將模型以"U型墩柱"為文件名保存到考生文件夾中，如圖18.24所示。根據給定的尺寸標注建立"百葉窗"構建集。（第二期第四題） (1)按圖中的尺寸建立模型。(10分) (2)所有參數采用圖中參數名字命名，設置為類型參數，扇葉個數可以通過參數控制，并對窗框和百葉窗百葉賦予合適材質，請將模型文件以"百葉窗"為文件名保到考生文件夾中。（8分) (3)將完成的"百葉窗"載入項目中，插入任意墻面中示意。根據下圖中給定的投影尺寸，創(chuàng )建形體體量模型，通過軟件自動計算該模型體積，該模型體積為（ ）立方米，請將模型文件以“體量.rvt”為文件名保存到考生文件夾中，如圖18.45所示。請用體量面墻建立下圖所示200厚斜墻，并按圖中尺寸在墻面開一個圓形洞口，并計算開洞后墻體的體積和面積請將模型以“斜墻”為文件名保存到考生文件夾中，如圖18.51所示。詳細解題步驟如下： 因本題需要最終計算體積和面積，所以采用內建體量進行創(chuàng )建，需要注意的是相關尺寸都與斜墻不是垂直的，而是與豎向面垂直的，繪制圖形時需要注意參照平面的選取，如圖18.52所示。圖為某牛腿柱，請按圖示尺寸要求建立該牛腿柱的體量模型，最終結果以“牛腿柱”為文件名稱保存在考生文件夾，如圖18.59所示。詳細解題步驟如下： 本題通過分別拉伸牛腿主體及突出部分形成最終的牛腿柱，需要注意的是細部尺寸的準確性，以及相關繪圖技巧，如圖18.60所示。創(chuàng )建下圖的螺母模型，螺母孔的直徑為20mm，正六邊形邊長18mm，各邊距孔中心16mm，螺母高20mm，請將模型以“螺母”為文件名保存到考生文件夾中，如圖18.64所示。詳細解題步驟如下： 本題目主要是利用族中的拉伸命令創(chuàng )建螺母，區分利用內接多邊形和外接多邊形的繪制六邊形的不同做法，其中內接多邊形需通過俯視圖確定頂點與中心之間的距離為18mm；外接多邊形需通過俯視圖確定各邊與中心之間的距離為16mm，如圖18.65所示。用體量模型創(chuàng )建下圖中的“仿央視大廈”模型，請將模型以“仿央視大廈”為文件名保存到考生文件夾中，如圖18.68所示。詳細解題步驟如下： 本題主要考查的利用拉伸創(chuàng )建實心體量，利用體量的空心拉伸在實心體量中進行剪切，形成需要的體量模型。通過前視圖，可以確定各標高之間的間距為6000、10300及7100；通過前視圖和右視圖，可以確定前方空心體量的尺寸；通過后視圖和左視圖，可以確定后方空心體量的尺寸，如圖18.69所示。根據下圖給定數據，用體量方式創(chuàng )建模型，請將模型以“體量模型”為文件名保存到考生文件夾中，如圖18.77所示。詳細解題步驟如下： 本題主要考查的內容有利用融合命令將兩個L形圖形進行融合，生成主體體量模型，在利用體量的空心拉伸在實心體量中進行剪切，形成需要的體量模型。 通過頂視圖及東、南立面可以看出，本體量模型的主體體量模型由兩個L形圖形，通過融合生成，如圖18.78所示。通過東、南立面可以看出，利用梯形空心形狀對主體體量模型進行剪切，生成所需的體量模型，如圖18.79所示。
