中建三局天津地標建筑項目BIM應用匯報

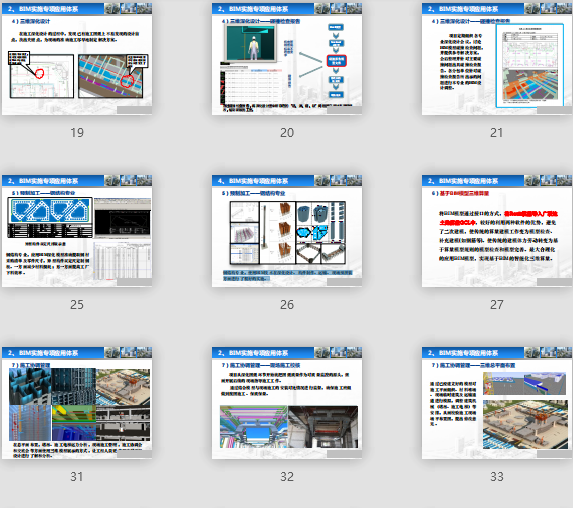

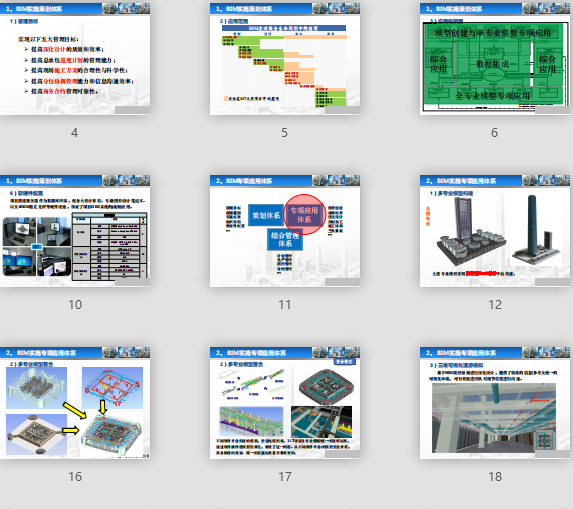

附件大?。?.12MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-09-25最后更新：資源簡介/截圖： 1）管理目標 實現以下五大管理目標： uf0d8 提高深化設計的質量和效率； uf0d8 提高總承包進度計劃的管理能力； uf0d8 提高現場施工方案的合理性與科學性； uf0d8 提高分包協調管理能力和信息溝通效率； uf0d8 提高商務合約管理可靠性。2）應用范圍3）應用框架圖4）實施標準制定5）組織架構6）軟硬件配置項目搭建服務器作為數據庫終端，配備大型計算機、專業圖形設計筆記本、以及100M獨立光纖等硬件設施，保證了項目BIM系統的流暢應用。1）多專業模型構建土建專業模型采用歐特克Revit軟件平臺構建。為了更好地付諸于項目應用，我們采用了分層、分專業的模型繪制原則，將建筑模型與結構模型分開繪制，最后整合為一體。機電專業模型采用MagiCAD軟件平臺構建。 MagiCAD軟件通過導出IFC能夠向Revit模型完整過渡，便于與BIM平臺的對接。模型的查看、調整、修改主要通過MagiCAD軟件完成。鋼結構專業模型采用Tekla軟件平臺構建。 Tekla軟件通過導出IFC能夠向Revit模型完整過渡，便于與BIM平臺的對接。模型的查看、調整、修改主要通過Tekla軟件完成。2）多專業模型整合不同軟件平臺構建的模型，整合比較困難，117項目各專業使用統一的建模標準，通過軟件插件使模型輕量化，解決了這一問題。從不同軟件平臺的模型整合來看，準備階段的策劃、統一的實施標準是非常重要的。3）三維可視化漫游模擬 基于BIM模型輔助進行深化設計，提供了精準的信息參考及統一的可視化環境，可有效促進團隊對細節位置進行溝通。4）三維深化設計在施工深化設計的過程中，發現已有施工圖紙上不易發現的設計盲點，找出關鍵點，為現場的準確施工盡早地制定解決方案。通過碰撞檢查報告，將深化設計圖中所存在的“錯、漏、碰、缺”問題提交設計方進行修改，繪制新版施工圖。項目定期組織各專業深化設計會(huì )議，討論BIM模型碰撞檢查問題，并提供參考解決方案，會(huì )后整理并針對主要碰撞問題出具碰撞檢查報告。各分包單位針對碰撞檢查報告所出示的問題進行本專業的BIM設計調整。4）三維深化設計——支吊架系統應用 支吊架系統的應用，大大減少了機電專業深化設計的時間，通過支吊架設計系統，快速設置并自動生成支吊架模型，實現自動分析計算，并出具計算書。5）預制加工——機電專業機電專業，提資二維圖紙、三維模型圖紙及材料清單，并根據現場組合安裝順序要求，對所有管道和配件進行編號。材料清單包含設備尺寸、長度、材質、外形等多種信息?，F場加工廠根據預制加工段的三維圖紙及材料清單，進行工程現場大量構件的精細化工廠預制和現場安裝。降低了成本，提高了效率。5）預制加工——鋼結構專業鋼結構專業，應用BIM深化模型準確提取鋼材采購清單及零件尺寸，異型構件雙定尺定制鋼板。一方面減少材料損耗；另一方面提高工廠下料效率。鋼結構專業，使用BIM技術在深化設計、構件制作、運輸、現場預拼裝方面進行了很好的實施。
