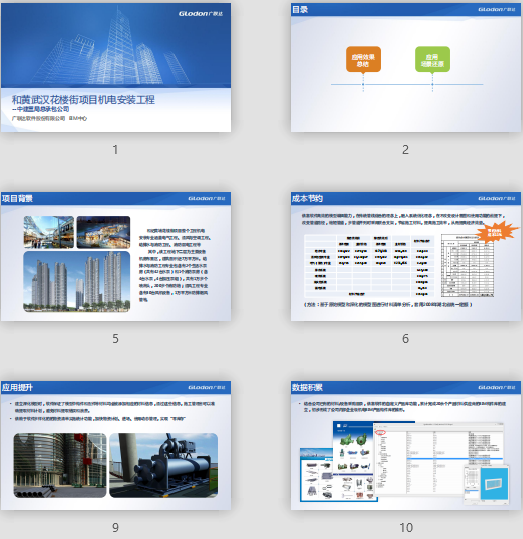

中建三局和黃武漢花樓街項目機電安裝工程BIM應用

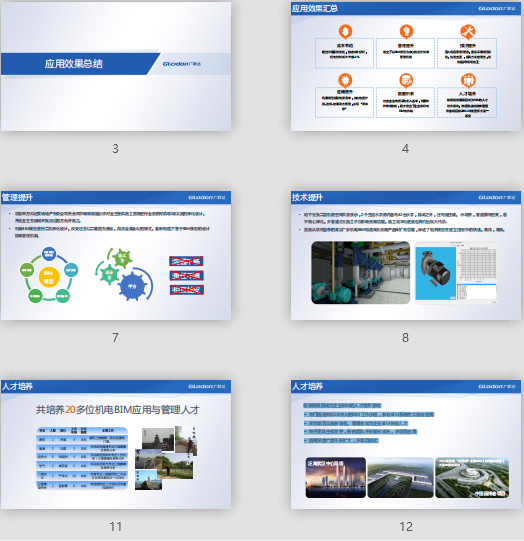

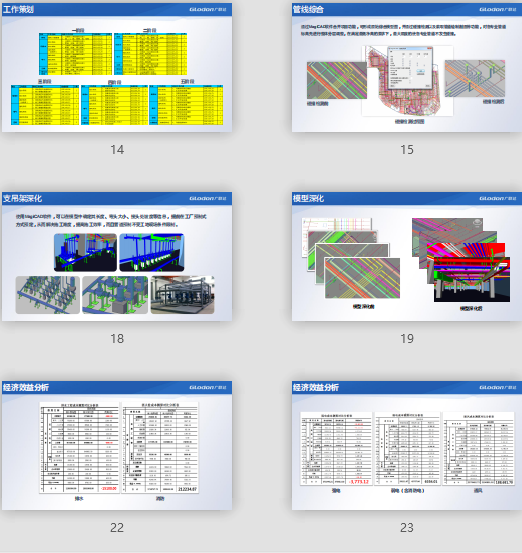

附件大?。?.29MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-09-25最后更新：資源簡介/截圖： 經過詳細系統優化，綜合成本分析，機電材料成本節省11% 建立了以BIM模型為中心的設計協調管理機制 引入項目管理理念，直接采用模型深化，快速出圖，提高方案合理性，有效指導現場施工 利用模型提取物資清單，加快物資計劃-進場-使用動態管理，實現“零庫存” 結合企業物質采購準入名單，利用軟件特有功能，初步建立了企業級機電BIM構件和 和黃花樓街項目成為BIM的人才培養基地，該團隊完成的中國園博會(huì )項目獲2014年龍圖杯大廈一等獎 和記黃埔花樓街項目整個工程機電安裝專業涵蓋電氣工程、通風與空調工程、給排水與消防工程、消防弱電工程等其中，該工程地下二層為主要設備機房布置區，建筑面積近7萬平方米。給排水與消防工程專業包含有2個生活水泵房（共有42臺水泵）和1個消防泵房（含4臺水泵，4臺加壓泵組），共有1萬多個噴淋頭，200多個消防箱；通風工程專業含有30臺風機設備，1萬平方米防排煙風管等。依靠軟件高效的模型編輯能力，在傳統管線綜合的理念上，融入系統優化理念，在不改變設計意圖和使用功能的前提下，改變管道路徑，縮短管道，多管道并列時采用聯合支架，節省施工材料，提高施工效率，從而提高經濟效益。 ? 項目甲方和記黃埔地產有限公司在合同中明確規定必須對業主提供施工圖紙進行全面的可供現場實施的深化設計，并經業主方顧問審批通過后方允許施工。? 利用BIM模型進行二次深化設計，改變過去以二維圖為基礎，溝通全靠會(huì )議的模式，重新構建了基于BIM模型的設計協調管理機制。 ? 地下室負二層機房空間本身狹小，2個生活水泵房?jì)群?2臺水泵，除此之外，還有定壓罐、水箱等，管道排布密集，若不精心深化，多管道交叉施工不僅影響使用功能，施工成本和進度也將付出極大代價。 ? 直接從軟件自帶的真實廠家機電BIM構建庫及通用產品庫擴充功能，保證了相關模型在建立過程中的快速，高效，準確。 ? 建立深化模型時，軟件保證了模型中構件和配件等材料均會(huì )被添加相應的材料信息，通過這些信息，施工管理者可以準確提取材料計劃，避免材料提取錯誤和浪費。? 依賴于軟件多樣化的的物資清單實施統計功能，加快物資計劃、進場、使用動態管理，實現“零庫存” ? 結合公司已有的材料/設備采購目錄，依靠軟件的自定義產品庫功能，累計完成20余個產品材料供應商的BIM構件庫的建立，初步形成了公司內部企業級機電BIM產品構件庫的雛形。 共培養20多位機電與管理人才花樓街項目成為企業BIM的人才培養基地 – 專門組建共計20余人的BIM工作小組，參與BIM系統的實施與應用 – 多為項目實施參與者、管理者成為企業BIM關鍵人才 – 種子團隊生根發芽，新的團隊不斷復制成長，多項目應用 – 應用深度廣度不斷擴大，多項目獲獎
