最近有朋友問(wèn)我高溫操作的設備，提材料要求時(shí)晶粒度小于等于6級可以不？我們要明確一件事，晶粒度越粗越適合高溫，但也相應的犧牲了材料的韌性和優(yōu)秀的焊接成型能力。使用溫度和晶粒度級別成反比的，比如不銹鋼使用溫度500℃左右晶粒度七級或更粗可以了；要是有550多℃晶粒度怎么也要六級或更粗更合適；要是用到600多℃個(gè)人建議最好是晶粒度處于4,5級，當然了6級也可以。晶粒度選擇的僅代表個(gè)人觀(guān)點(diǎn)。如果晶粒度只有1,2級，這個(gè)對焊接來(lái)說(shuō)難度有點(diǎn)高了，相對容易出現裂紋。
晶粒度測定的國標的是GB/T 6394，美國是ASTM E112；大家懂得兩個(gè)標準是什么關(guān)系。晶粒度級別的關(guān)系見(jiàn)下方截圖。晶粒度怎么測定的不是我們關(guān)心的內容，我們要關(guān)心的是材料的晶粒度多少才是合適的，高溫或低溫操作時(shí)怎么提晶粒度的要求。國內的標準幾乎沒(méi)有提及只是在GB 24511中對幾個(gè)高溫用不銹鋼提出可以按七級或更粗的交貨，GB 13296中要求幾個(gè)高溫不銹鋼應是晶粒度4-7級交貨。在壓力容器工程師培訓教程上簡(jiǎn)單提及了一下。
GB/T 6394

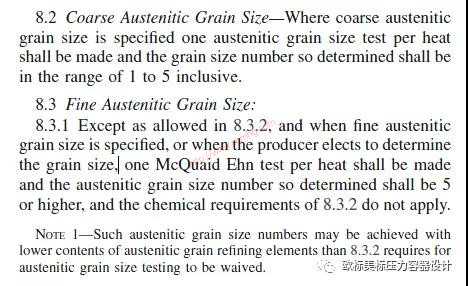

晶粒度在A(yíng)SME II卷A篇和B篇中有明確規定。在SA-6，SA-20，SA-29等碳鋼低合金鋼材料的要求中明確粗晶粒是指晶粒度1-5級，細晶粒指晶粒度≥5級的（注意UCS篇查材料曲線(xiàn)時(shí)材料細晶粒的要求也是指晶粒度≥5級）；5級比較中性即屬于粗又屬于細！。在A(yíng)SME 常用的高溫用碳鋼低合金鋼標準中規定要使用粗晶粒。建議國內高溫設備碳鋼和低合金材料在技術(shù)要求中也適當提出晶粒度的要求。
SA-515中高溫用碳鋼板(附加要求晶粒度為1-5級)
SA-387正文要求Gr.2的材料為粗晶粒（1-5級）

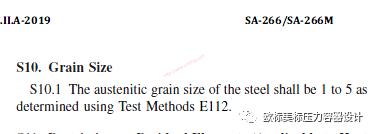

SA-266附加要求
ASME不銹鋼及鎳基合金的材料標準中都會(huì )提及晶粒度的要求。貼幾張材料標準的要求截圖

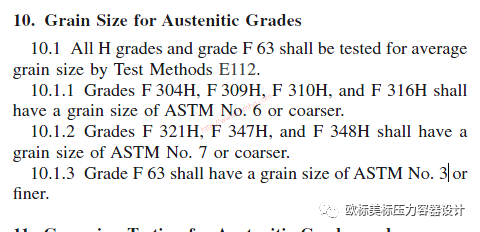

SA-182

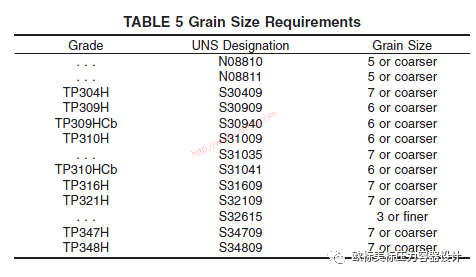

SA-312(包含800H)
SB-575
就扯這么多吧，遇到了碳鋼，低合金鋼或者高合金鋼甚至鎳基合金在相對高溫條件下使用時(shí)，晶粒度怎么提自己看著(zhù)上面截圖標準給一個(gè)，如果不提的話(huà)就稍微有點(diǎn)不合格了。
版權：如無(wú)特殊注明，文章轉載自網(wǎng)絡(luò )，侵權請聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習使用，務(wù)必24小時(shí)內刪除。
