低等級法蘭計算合格能用嗎

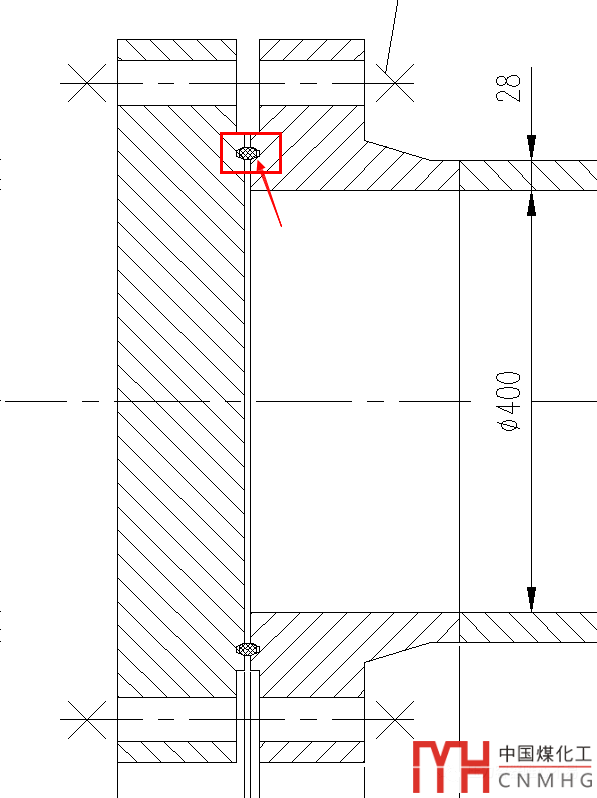

最近遇到一臺高壓換熱器設備，管程設計壓力為13.3MPa，設計溫度為380°C，材料采用15CrMoR。其管箱采用平蓋密封，密封面采用RJ面。

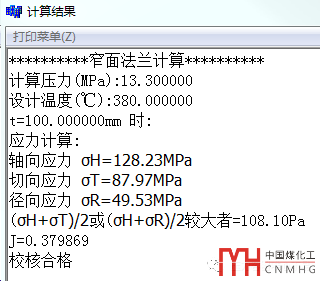

為了降低法蘭的重量，雖然是13.3MPa的設計壓力，但是還是采用DN400-600#的美標法蘭尺寸，然后將其尺寸按照GB150的法蘭設計方法進行計算，經過加厚法蘭盤厚度，設備法蘭計算合格。

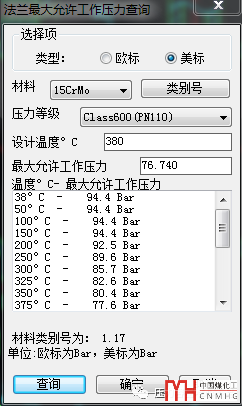

查詢一下380°C下15CrMo的的標準法蘭最大允許工作壓力為7.67MPa。

那么13.3MPa的設計壓力，能夠按照Class600的尺寸來設計法蘭嗎？如果可以，那么需要注意一些什么呢？

對于法蘭計算來說，如果計算通過，那么一般法蘭的強度剛度不會(huì )有太大的問題。

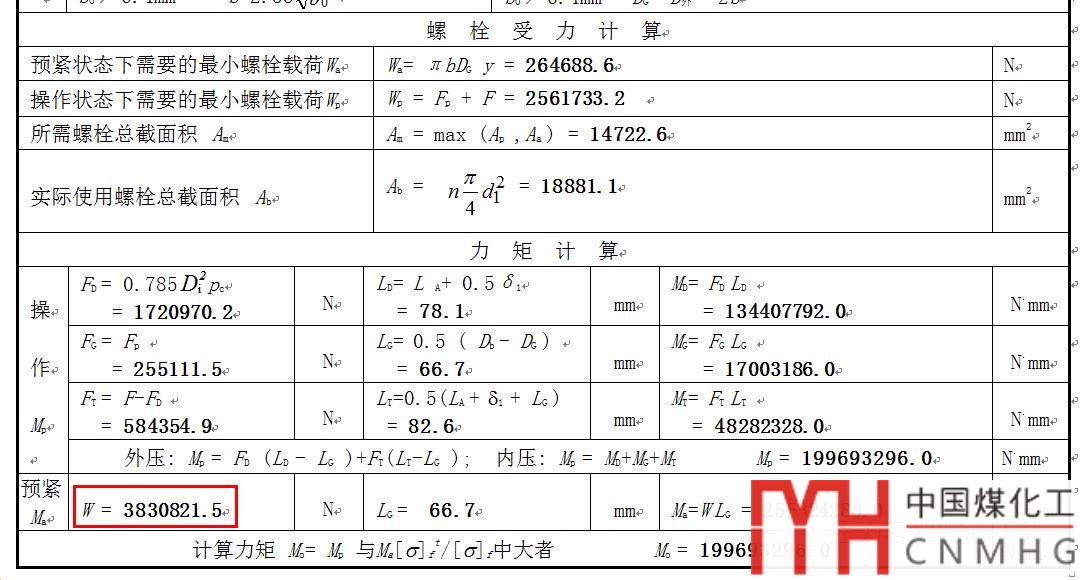

但是對于RJ面的墊片來說，由于比較大的螺栓載荷，會(huì )導致墊片壓潰的情況。檢查一下計算書的螺栓預緊力W=3830821.5N。

400-600的墊環，其軸向的截面積為：

A=3.14*469.9*11.11=16392.6mm2

預緊時的螺栓力為W=3830821.5N

墊環的軸向應力S=W/A=233.7MPa。

此時，墊環材料使用的是S30408III。S30408鍛件在380度下的屈服強度為120.6MPa。軸向力遠大于其屈服強度，墊環可能在這么高的軸向力下屈服，從而產生不可預料的泄露。

雖然在軟件中計算通過，但是軟件并不考慮墊片被壓潰的情況。強度上沒有問題，但是墊片容易泄露。

應該提高參考的法蘭等級，并選擇更高等級的八角墊。

以上為個人意見，僅供參考。
