螺栓座與檢查孔干涉

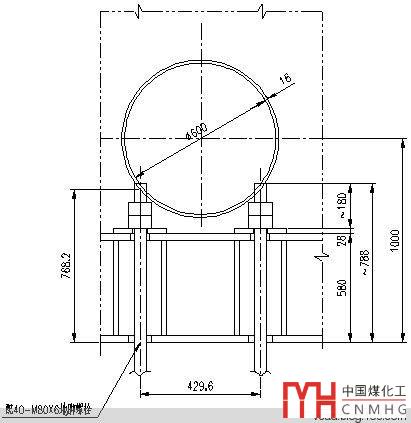

在某次項目中，一臺裙座支撐的的塔式設備，設備已經制造完成，運到現場后安裝時地腳螺栓與裙座檢查孔發生碰撞，導致設備無法安裝就位。設計按照反饋1:1繪制后發現的確會(huì )與地腳螺栓相碰。

解決方法：

1．將檢查孔伸出裙座筒體外壁的下半部分切除，使得能夠裝配。

2. 用SW6按切除后的長度計算檢查孔截面是否校核合格。
