VCAD-新容器支座之B型腿式支座

B型腿式支座

很多朋友想要B型腿式支座，你們的需求就是我開發的目標，今天它來了。

程序界面如下：

通過選擇公稱直徑，可以獲得相應的數據.

程序可以自動生成主視圖，俯視圖，以及A3制造詳圖。

一個小問題

在寫程序的時候，發現一個問題，規范中第59頁，所配的圖示有個小問題。

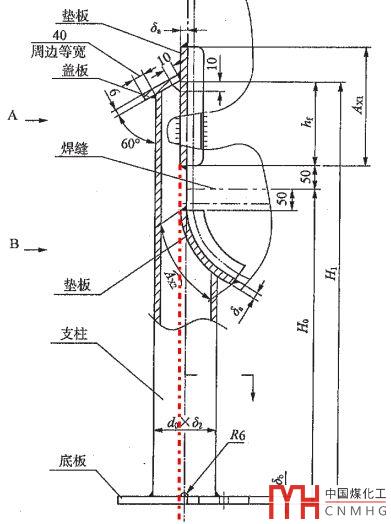

在規范中的主視圖，支柱中心線與筒體外壁貼合。

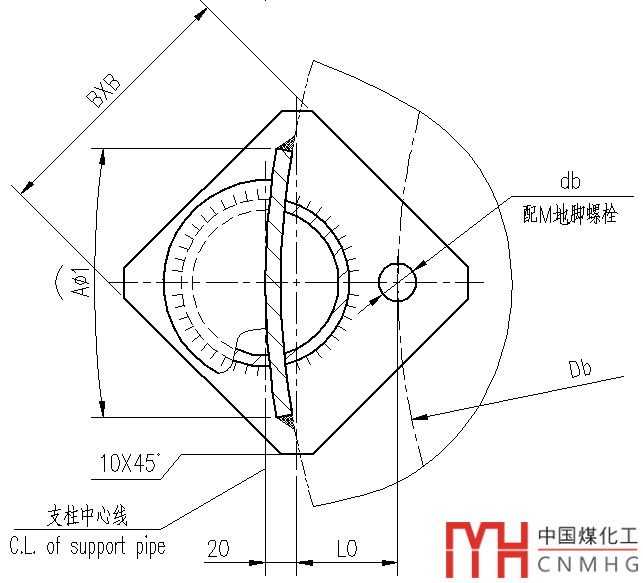

而俯視圖中支柱中心線和墊板外壁貼合。

根據表格中的螺栓中心圓計算公式，俯視圖應該是正確的。

主視圖的中心線應該改寫如下：

這樣就能全部對上了。

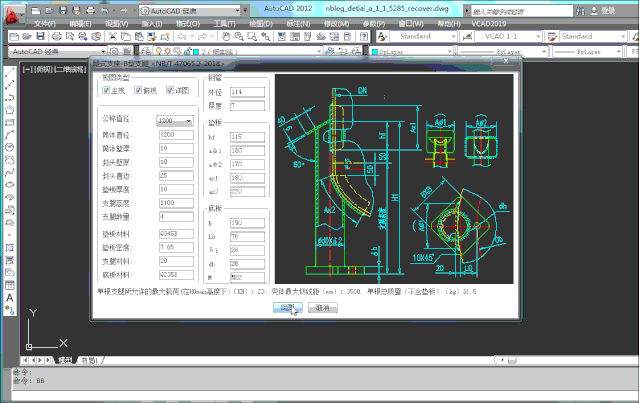

動畫演示

那么效果如何呢？

是不是很方便呢？

現已加入VCAD豪華午餐。
