ASME的螺柱用什么標準

ASME的螺柱用什么標準

壓力容器中，使用螺柱的場合要遠遠大于使用螺栓，在PIP和一些業主規定中，是禁止法蘭使用螺栓的。

經常有人問，ASME的管法蘭/設備法蘭螺柱用什么標準？

翻看原先的圖紙，一般都用的ASME B18.2.1.

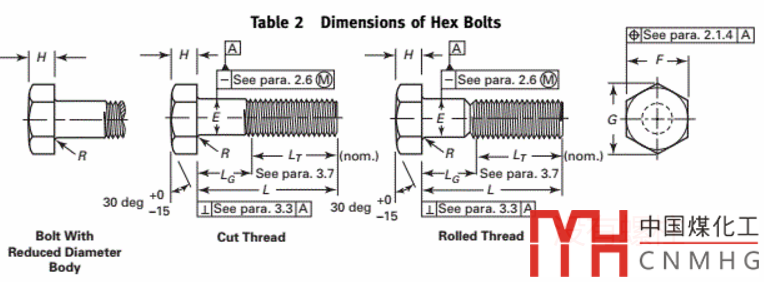

但是翻看ASME B18.2.1標準，很奇怪，這個規范里全部是螺栓，沒有螺柱。

那么螺柱還能用這個標準嗎？

答案是可以的，一直以來，大家都是這樣用的，采購沒有說有問題，AI沒有問題。

在法蘭標準ASME B 16.5-2013中，螺柱/螺栓標準是采用的是ASME B18.2.1.

規范也支持采用ASME B 18.2.1。

規范是在掛螺栓賣螺柱嗎？

ASME B 16.5為什么不用最新版

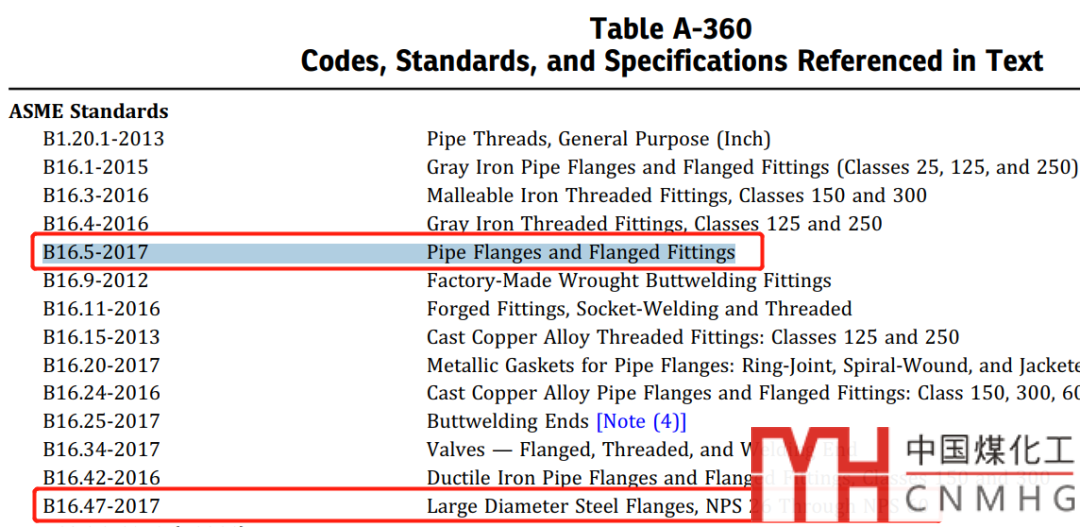

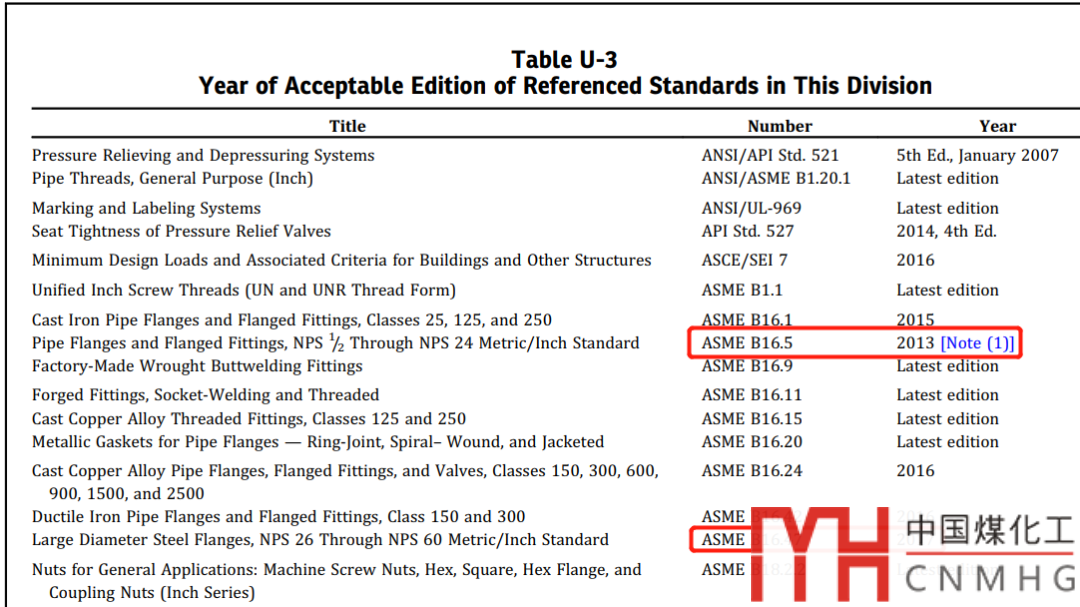

ASME 2019版已經更新了，在VIII I卷里U-3里列了各種規范的版本。和GB一樣，如果是有年份的那么就應該使用當前年份，如果標記Latest就用最新版。

我們可以看到兩個規范比較特殊：

小直徑法蘭ASME B16.5是2013版，最新版是2017版。

大直徑法蘭ASME B16.47是2017版，最新版是2017版。

我們很想問一下：

兩個法蘭標準都是2017版，ASME編寫2019版本的時候，兩個法蘭標準都更新了，為何不都采用最新版，而一個采用2013的老版本呢？

矛盾重重

由于在規范中一個采用新規范，一個采用老規范。

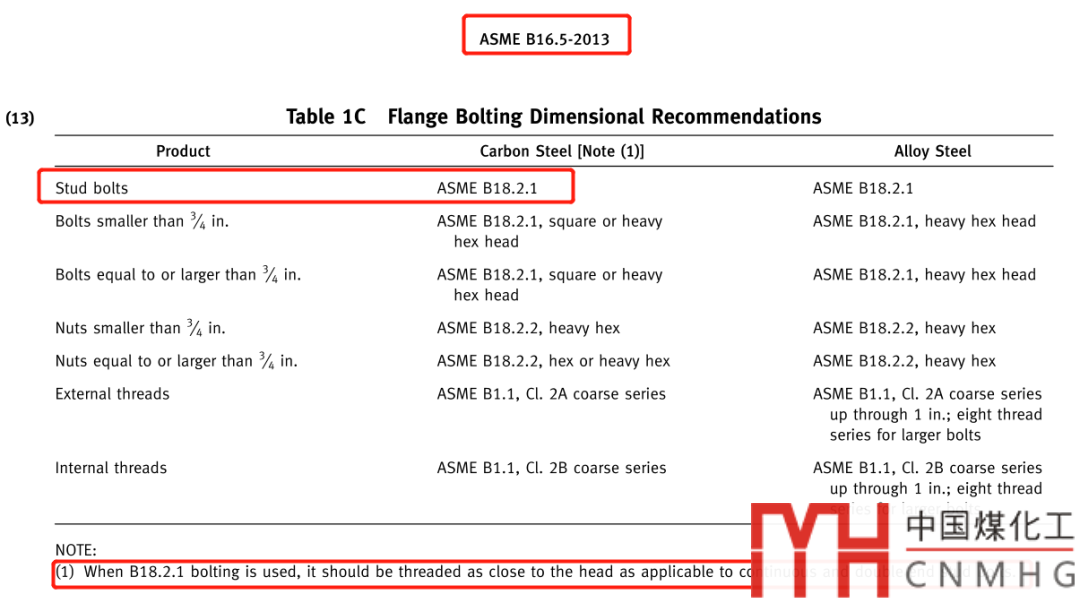

在A(yíng)SME B 16.5-2013中，螺柱/螺栓標準是采用的是ASME B 18.2.1.

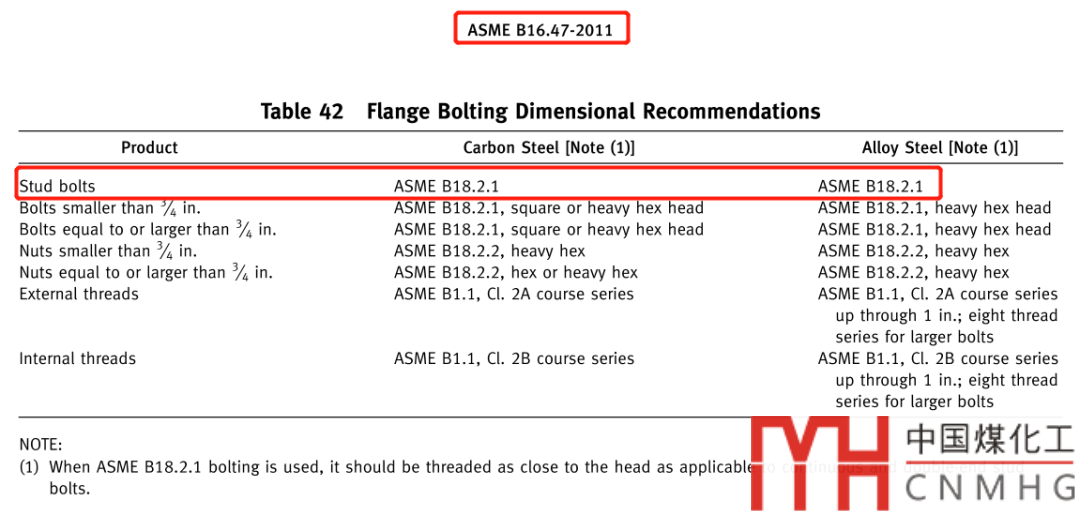

在A(yíng)SME B 16.47-2011中，螺柱/螺栓標準是采用的是ASME B18.2.1.

在A(yíng)SME B 16.5-2017中，螺柱標準是采用的是ASME B 18.31.2.螺栓是ASME B18.2.1

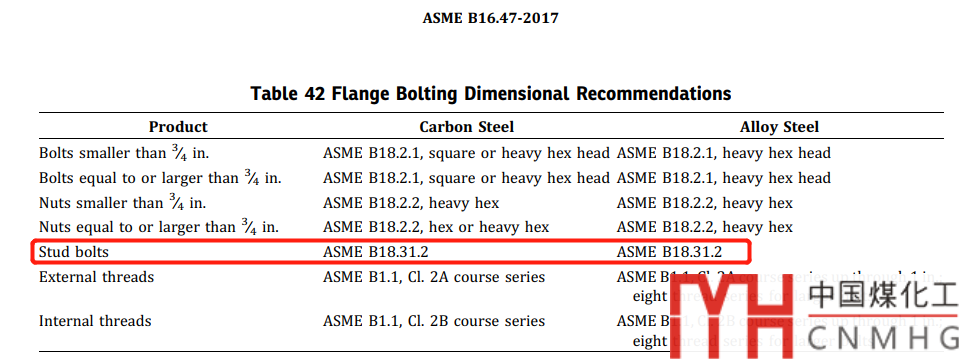

在A(yíng)SME B 16.47-2017中，螺柱標準是采用的是ASME B18.31.2.螺栓是ASME B18.2.1

也就是說，按照ASME VIII I設計的大直徑法蘭和小直徑法蘭的螺柱標準不一樣了，即使它們是相同直徑的螺柱！這個會(huì )把設計和采購弄暈的。

這個合理嗎？

顯然是不合理的。

而鍋爐專業ASME I，法蘭標準已經是最新的了，和ASME VIII I不同。配管專業也用的是最新的2019版法蘭。

這合理嗎？

作為一個體系的，為何會(huì )法蘭的標準號年份不能統一？

提議

為何現在要修改螺柱的標準呢？

這到底是B16組織畫蛇添足，冒冒失失的更新螺柱標準，還是它想修正以往掛螺栓賣螺柱的名不正言不順，言不順事不成的錯誤？

亦或者是ASME壓力容器委員會(huì )覺得B16.5的2017版有什么不可接受之處？

抑或是ASME的鍋爐組和壓力容器組消息不通，花開兩朵，各表一枝？

作為一個設計者，不希望法蘭/螺柱有什么改動，也不想去關心到底有啥變動。只想知道用啥標準號就行。以前一直以來用的好好的，就不要改動了。

我想代表設計人員向ASME各組織呼吁一下：

B16組委會(huì )應該和B18組委會(huì )商量一下，讓B18組委會(huì )合并螺栓螺柱標準，而不是出好幾個螺栓螺柱規范。

B16.5和B16.47兩個規范，也合并一下，相當多重復內容，沒有必要再寫一遍。

ASME組委會(huì )，統一一下各種規范的版本，別各自為戰。
