等強度梁的設計

對于反應器來說經常需要設計填料或者催化劑的支撐結構。支撐結構為了節省材料以及輕量化，經常將梁設計成等強度梁。

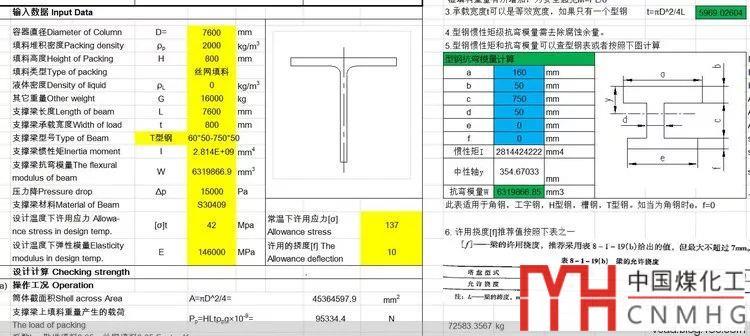

梁一般當做受均布載荷的簡支梁?？梢酝ㄟ^(guò)簡單的公式計算梁的最大截面尺寸。

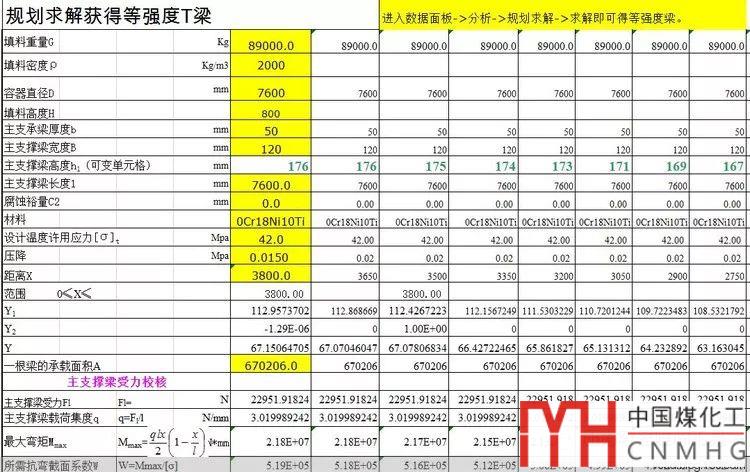

然后可以使用excel中的線性規劃計算等強度梁的輪廓線。

為了加工方便，將等強度梁做成一些簡單的梯形，此梯形包含等強度梁的曲線。

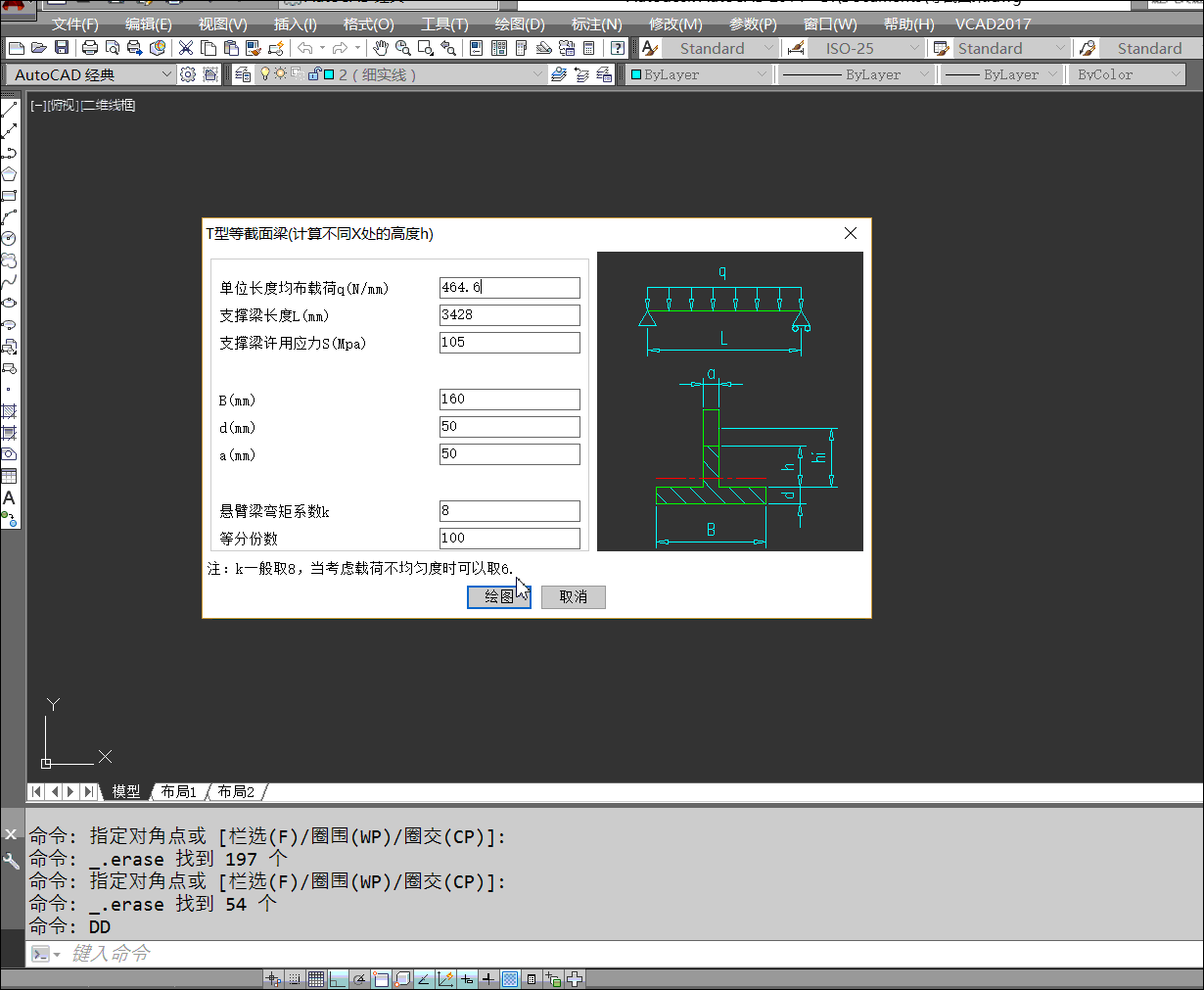

朋友給的線性規劃表格用起來并不是很方便。對于直徑非常大的反應器，得到的曲線只有一小部分，操作也反人類。所以自己做了可以直接生成等強度梁的程序。

直接生成梁曲線，再放適當余量即可。

一般來說需要不斷迭代求解的，用程序來實現是最容易實現的。
