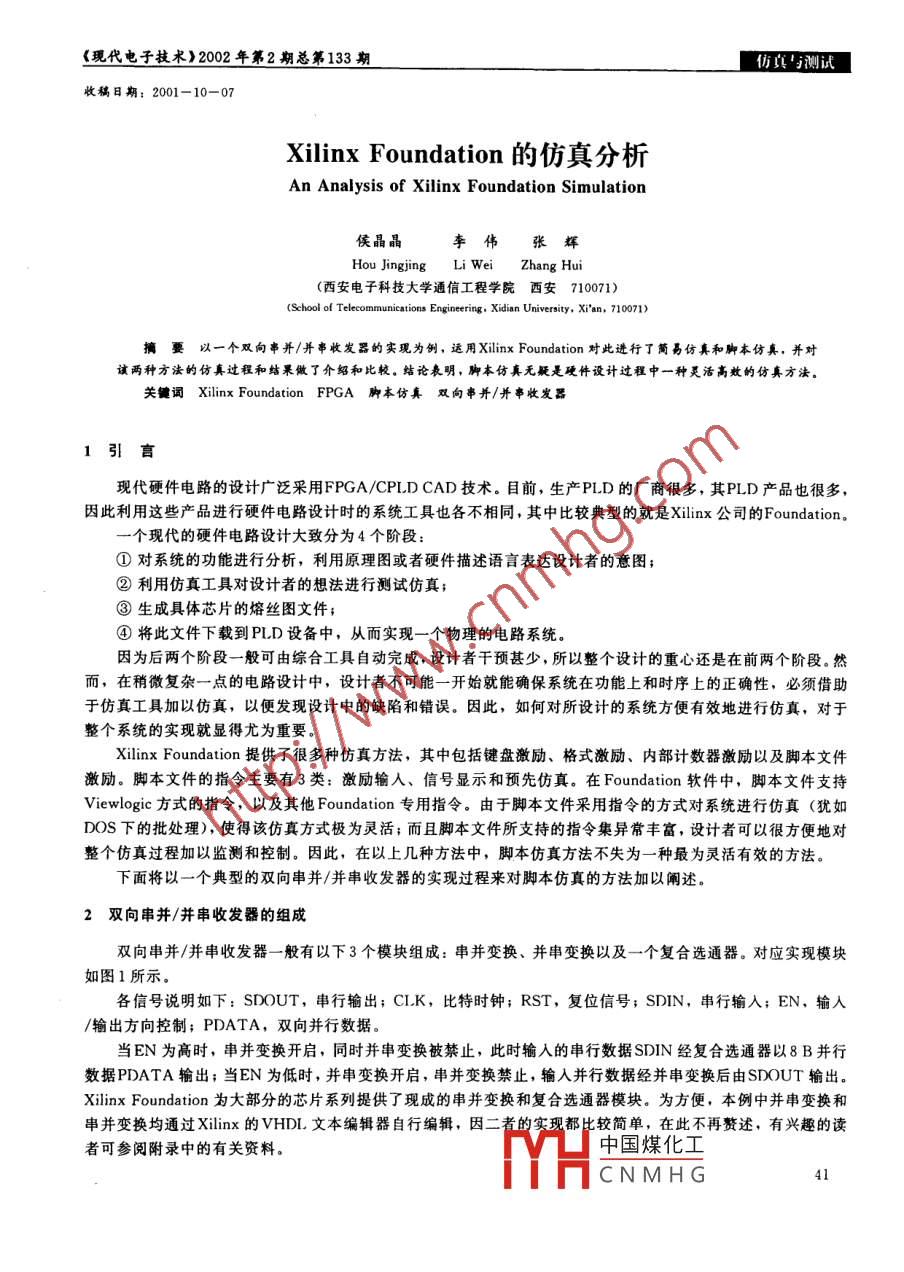

Xilinx Foundation的仿真分析

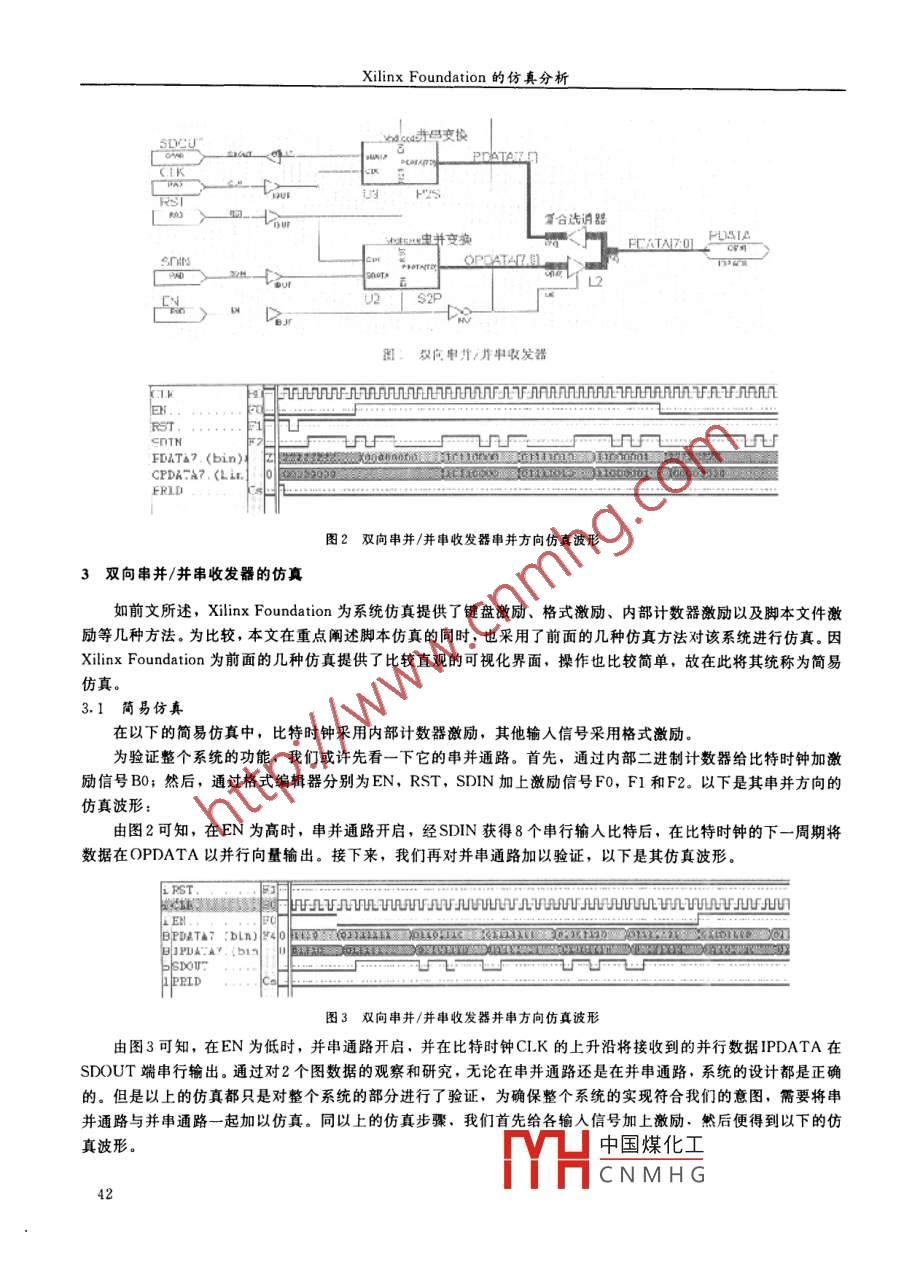

《現代電子技術》2002年第2期總第133期仿真萬測試收稿日期: 2001-10-07Xilinx Foundation的仿真分析An Analysis of Xilinx Foundation Simulation侯晶晶李偉張輝Hou JingjingLi WeiZhang Hui(西安電子科技大學通信工程學院西安710071)(&hol of Teleccommunicati; Engineering. Xidinn University, Xi'an, 710071)摘要以一個雙向串并/并 串收發器的實現為例，運用Xilix Foundation對此進行了簡易仿真和腳本仿真，并對該兩種方法的仿真過程和結果做了介紹和比較。結論表明，腳本仿真無疑是硬件設計過程中一種靈活高效的仿真方法。關鍵詞Xilix Foundation FPGA 腳本仿真雙向串并/并串收發器1引盲現代硬件電路的設計廣泛采用FPGA/CPLDCAD技術。目前，生產PLD的廠商很多，其PLD產品也很多，因此利用這些產品進行硬件電路設計時的系統工具也各不相同,其中比較典型的就是Xilinx公司的Foundation.一個現代的硬件電路設計大致分為4個階段:①對系統的功能進行分析，利用原理圖或者硬件描述語言表達設計者的意圖;②利用仿真工具對設計者的想法進行測試仿真;③生成具體芯片的熔絲圖文件;④將此文件下載到PLD設備中，從而實現一個物理的電路系統。因為后兩個階段- -般可由綜合工具自動完成，設計者干預甚少,所以整個設計的重心還是在前兩個階段。然而，在稍微復雜一點的電路設計中，設計者不可能一開始就能確保系統在功能上和時序上的正確性，必須借助于仿真工具加以仿真，以便發現設計中的缺陷和錯誤。因此，如何對所設計的系統方便有效地進行仿真，對于整個系統的實現就顯得尤為重要。Xilinx Foundation提供了很多種仿真方法，其中包括鍵盤激勵、格式激勵、內部計數器激勵以及腳本文件激勵。腳本文件的指令主要有3類:激勵輸人、信號顯示和預先仿真。在Foundation軟件中，腳本文件支持Viewlogic方式的指令，以及其他Foundation專用指令。由于腳本文件采用指令的方式對系統進行仿真(猶如DOS下的批處理),使得該仿真方式極為靈活;而且腳本文件所支持的指令集異常豐富,設計者可以很方便地對整個仿真過程加以監測和控制。因此，在以上幾種方法中，腳本仿真方法不失為一- 種最為靈活有效的方法。下面將以一個典型的雙向串并/并串收發器的實現過程來對腳本仿真的方法加以闡述。2雙向串并/并串收發器的組成雙向串并/并串收發器- -般有以下3個模塊組成:串并變換、并串變換以及一個復合選通器。對應實現模塊如圖1所示。各信號說明如下: SDOUT,串行輸出; CLK，比特時鐘; RST,復位信號; SDIN,串行輸人; EN,輸人/輸出方向控制; PDATA,雙向并行數據。當EN為高時，串并變換開啟，同時并串變換被禁止，此時輸人的串行數據SDIN經復合選通器以8 B并行數據PDATA輸出;當EN為低時,并串變換開啟，串并變換禁止,輸人并行數據經并串變換后由SDOUT輸出。Xilinx Foundation為大部分的芯片系列提供了現成的串并變換和復合選通器模塊。為方便，本例中并串變換和串并變換均通過Xilinx的VHDL.文本編輯器自行編輯，因二者的實現都比較簡單，在此不再贅述，有興趣的讀者可參閱附錄中的有關資料。中國煤化工YHCNMHGXilinx Foundation的仿真分析SDCU"PDeTAZ_O1CIK廣ARST才合選消器. 電建uu電并變換的FCATA7:01P CMOPCAT-[.0SOTP22:S2P>“圖教良申竹/井申收發器FKRST,EDTNFDATi7. (bin)q 2盟CPDATA7.《Lir1 J098FRILD圖2雙向串并/并串收發器串并方向仿真波形3雙向串并/并串收發器的仿真如前文所述，Xilinx Foundation為系統仿真提供了鍵盤激勵、格式激勵、內部計數器徼勵以及腳本文件激勵等幾種方法。為比較，本文在重點闡述腳本仿真的同時，也采用了前面的幾種仿真方法對該系統進行仿真。因.Xilinx Foundation為前面的幾種仿真提供了比較直觀的可視化界面，操作也比較簡單，故在此將其統稱為簡易.仿真。3.1簡易仿真在以下的簡易仿真中，比特時鐘采用內部計數器激勵，其他輸人信號采用格式激勵。為驗證整個系統的功能，我們或許先看一下它的串并通路。首先，通過內部二進制計數器給比特時鐘加激勵信號B0;然后，通過格式編輯器分別為EN, RST, SDIN 加上激勵信號FO, F1和F2。以下是其串并方向的仿真波形:由圖2可知，在EN為高時，串并通路開啟，經SDIN獲得8個串行輸入比特后，在比特時鐘的下一周期將數據在OPDATA以并行向量輸出。接下來，我們再對并串通路加以驗證，以下是其仿真波形。iPST.EMB1PD.:A?. (b15;50征339bspou:........... u心. ........IPPID圖3雙向串井/并串收發器并串方向仿真波形由圖3可知，在EN為低時，并串通路開啟，并在比特時鐘CLK的上升沿將接收到的并行數據IPDATA在SDOUT端串行輸出。通過對2個圖數據的觀察和研究，無論在串并通路還是在并串通路，系統的設計都是正確的。但是以上的仿真都只是對整個系統的部分進行了驗證，為確保整個系統的實現符合我們的意圖，需要將串并通路與并串通路-起加以仿真。同以上的仿真步驟，我們首先給各輸人信號加上激勵.然后便得到以下的仿真波形。中國煤化工YHCNMHG42《現代電子技術》2002年第2期總第133期仿真馬測試BLP24717. (hin1 FRLD.圖4申并/并串方向聯合仿真波形.圖4顯示，并串通路同圖3一樣，系統工作正確;而串并通路的輸出并不是所期望的串行輸入?；剡^(guò)頭來看一下 系統的整體設計圖1,并綜合圖2和圖3的仿真，我們注意到復合選通器有一個雙向的數據輸人/輸出接口PDATA.在圖2的串并通路仿真中，PDATA作為輸出，沒有分配激勵;在圖3并串通路仿真中，它作為輸人并分配激勵F4.而在圖4中，因要同時仿真兩路通路，不得不給PDATA端分配激勵，于是導致PDATA在串并通路作為輸出時其輸出信號被所加激勵淹沒，從而無法獲得正確的仿真結果.3.2 腳本仿真一個典型的腳本 仿真文件至少由3部分組成:初始化設置，對仿真的模式和步長加以設置;信號向量的定義，對所要仿真或觀察的信號進行定義;激勵的分配，為所定義的信號加上合適的激勵。本例中，雙向串并/并串收發器的仿真腳本由Xilinx Foundation的腳本編輯器(ScriptEditor) 進行編輯，因其為純文本格式，也可用任何其他文本編輯器進行編輯。仿真文本及簡要說明如下:腳本仿真源程序清除波形觀察窗口的波形;set - mode timing設置仿真模式為時序仿真;restartstepsize 12800 ns設置仿真步長;vector RST RST定義各信號向量:radix binary RSTvector OPDATA[7:0] OPDATA[7:0]radix binary OPDATA[7:0]ald_ clock CLK 150h50激勵分配及仿真;wfm SDIN @Ons = 0 (300ns== 1400ns=0 100ns= 1100ns= 0100ns = 1200ns =0200ns= 1) * 500assign EN 1ald_ wfm RST h50I50h12700sim 3200nsassignEN 0wfm PDATA[7 ;0] @3200ns = fa\H(800ns= mult by 3)*4assign ENwfm PDATA[7 ;0] @9600ns= fe\H(800ns=div by 1)* 80在腳本仿真中，為避免簡易仿真中的信號沖突的發生，采用命令行對整個仿真時間軸的各信號的激勵分配和仿真步長都做了嚴格的限制:僅僅在EN為低時才給雙向數據端PDATA分配激勵，從而避開了EN為高的情況下，PDATA作為輸出卻附加有激勵的問題。由此得到的仿真波形如下。由圖5的仿真結果，可以明確地看到，此雙向串并/并串收發器在其整體方案的設計和實現上的正確性，從而使得在簡易仿真中的疑惑煙消云散。讀者需要注意的是，由于該設計中串并變換和并串變換共用.一個使能信號EN進行雙路通道的切換，因此在兩通路交替工作的變更時刻，數據有可能丟失，對此可以在兩路通道的切換邊緣設置一個緩沖期。因具體的實現與兩路通道數據的優先級有關，故在此不再詳述。中國煤化工YHCNMHGXilinx Foundation的仿真分析HsST.D二H10的3 M.....M.M.....M.M....F...esDur.FEDTN.LHCPOAT&:76]圖5腳本仿真波形作為一種方便高效的仿真方法，腳本仿真其實包含了簡易仿真的各種方法。通過命令行的設置，它支持各種格式激勵和內部二進制計數器激勵，將以上文本的激勵分配替換成如下命令,我們將獲得與圖4同樣的仿真波形。set. . stim F2 SDINset- stim F4 PDATA[7:0]set_ stim F0 ENset. _stim F1 RSTset_ stim BO CLK當然,采用腳本仿真源程序的方式，通過對各激勵在時間軸上的合理分配,我們也可由此得到如圖5一樣的正確波形。4結語通過對雙向串并/并串收發器進行簡易仿真和腳本仿真的比較,腳本仿真在其靈活性上有較大優勢，唯一的缺點是，其命令比較繁多。但是，正是因為它支持的命令比較多而全面，比如它還包含文件激勵，中斷式仿真以及出錯報告等命令，才使得設計者能夠更好地控制仿真過程，觀察仿真結果，從而使最后的實現真正符合設計者的意圖。所以在小型系統設計中，我們或許只需要簡易仿真，但若在進行大型系統設計時，采用靈活方便的腳本仿真在整個系統實現中無疑是提高工作效率、縮短開發周期的一個重要環節。參考文獻1 FPGA Express VHDL Reference Manual ,December 1997, http://www. synopsys. com2 Attributes ,Constraints and Carrylogic ,October 1997, http ://www. xilinx. com3 Synopsys ,synthesis and simulation design guide , 1997, http ://www. xilinx. com4侯伯享. VHDL.硬件描述語言與數字邏輯電路設計.西安:西安電子科技大學出版社，19975 SIM Macro Assitant ，Help of Script Editor6邊計年。用VHDI進行硬件電路設計.北京:清華大學出版社，1999Abstract Presents an example of a two- way serial- in- parallel- out and parallel- in - serial - out transceiver completion,using Xilinx Foundation for a simple simulation and script simulation, the process and results are also compared. It shows thatscript simulation is a very efficacious method in hardware design.Keywords Xilinx Foundation, FPGA, script simulation. two - way serial- in- parallel - out and parallel - in - serial - outtransceiver作者簡介侯晶晶女， 1998年獲山東大學電子工程專業學士學位，現為西安電子科技大學通信工程專業碩士研究生。目前研究方向為第三代移動通信系統。李偉男，1999年獲西安電子科技大學通信工程專業學士學位，現為西安電子科技大學通信與信息系統專業碩士研究生。主要研究方向為數字通信，現從事CableModem研究與開發。張輝男，1982年畢業于西安電子科技大學，現為西中國煤化工號處理和數字通信方面的教學與科研工作。IYHCNMHG44
