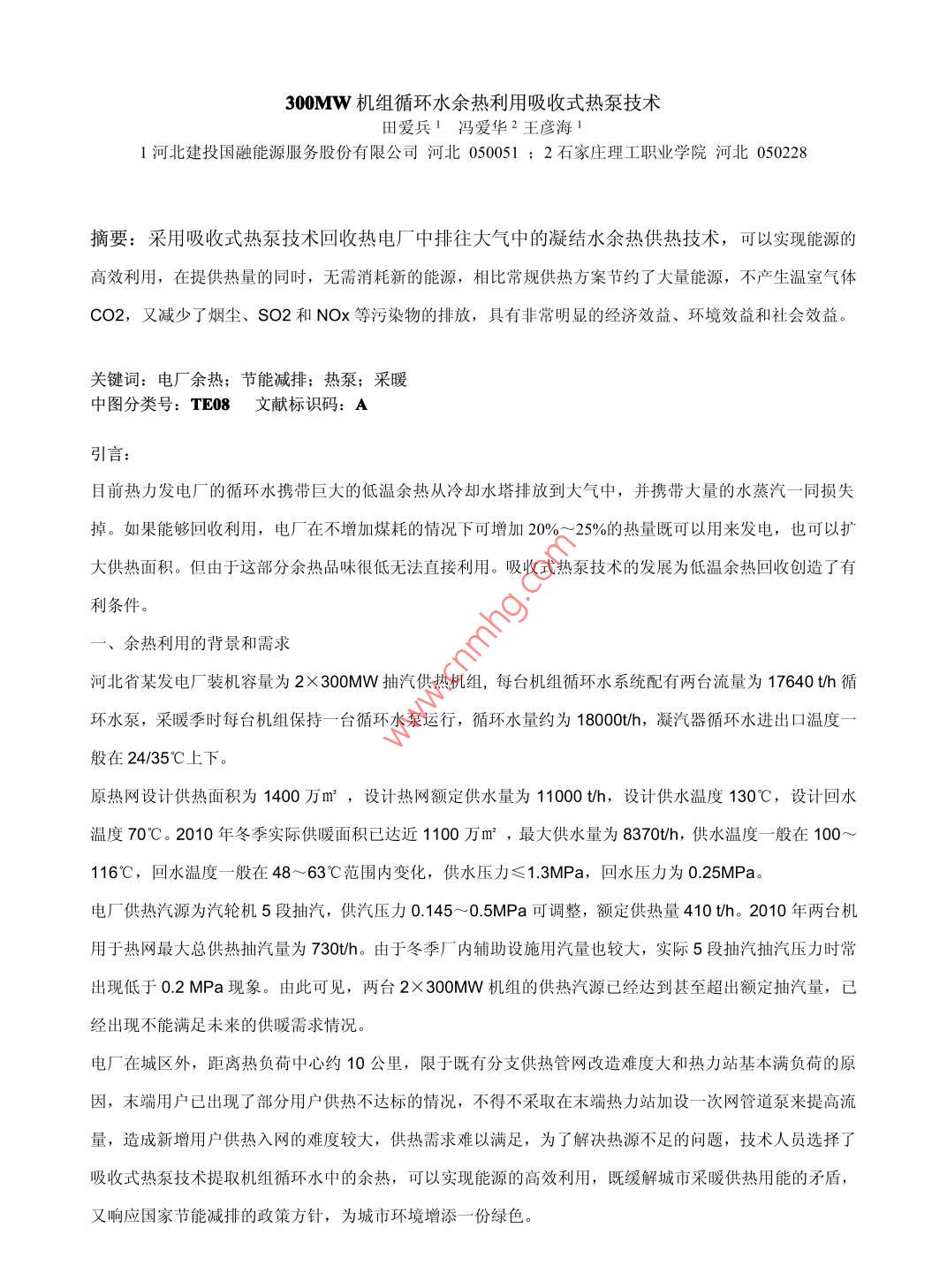

300MW機組循環水余熱利用吸收式熱泵技術

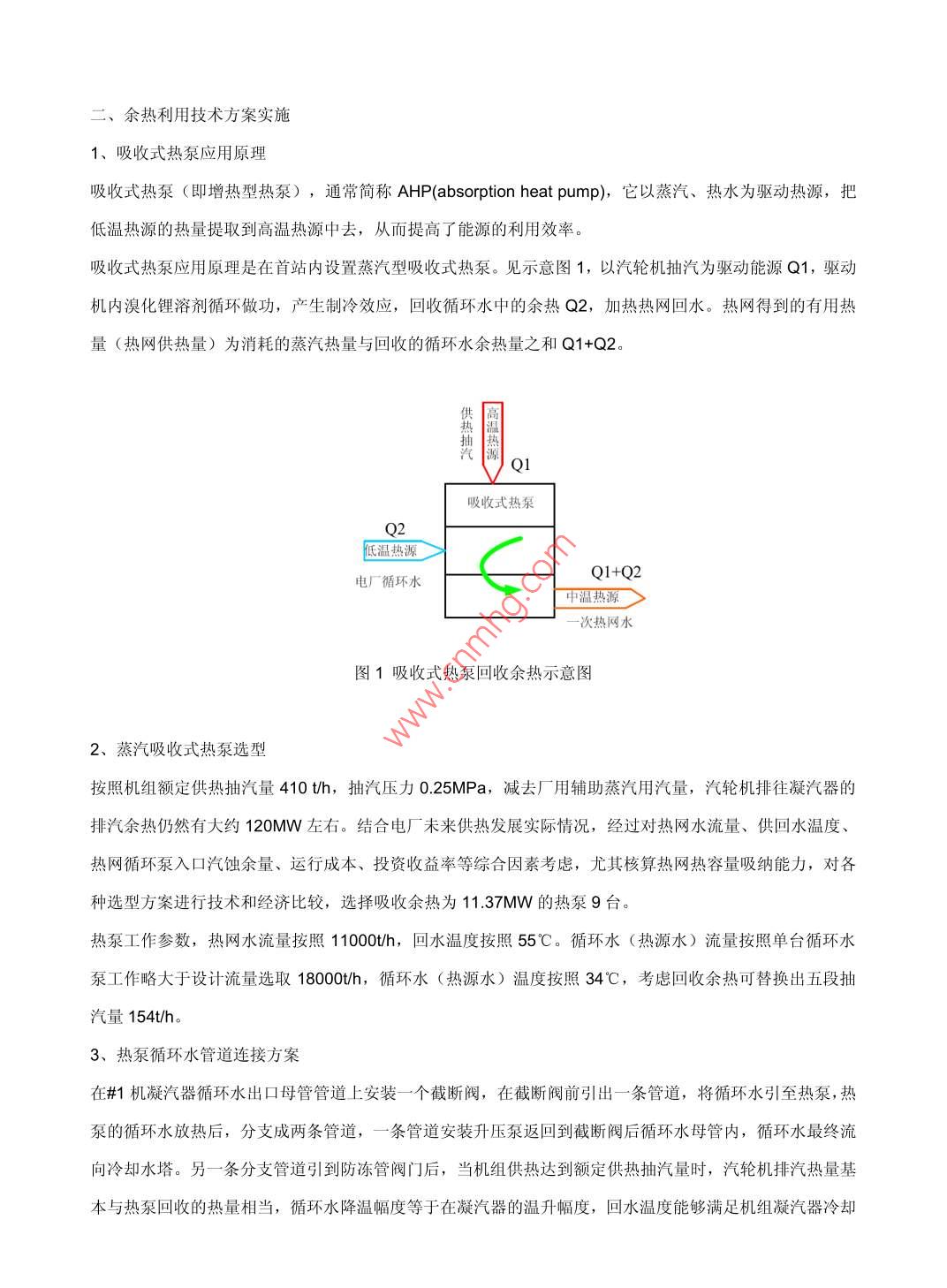

300MW機組循環水余熱利用吸收式熱泵技術田愛兵1馮愛華2 王彥海11河北建投國融能源服務股份有限公司河北050051 ; 2石家莊理工職業學院河北050228摘要:采用吸收式熱泵技術回收熱電廠中排往大氣中的凝結水余熱供熱技術，可以實現能源的高效利用，在提供熱量的同時，無需消耗新的能源，相比常規供熱方案節約了大量能源，不產生溫室氣體CO2，又減少了煙塵、SO2和NOx等污染物的排放，具有非常明顯的經濟效益、環境效益和社會(huì )效益。關鍵詞:電廠余熱;節能減排;熱泵;采暖中圖分類號: TE08文獻標識碼: A引言:目前熱力發電廠的循環水攜帶巨大的低溫余熱從冷卻水塔排放到大氣中，并攜帶大量的水蒸汽一同損失掉。如果能夠回收利用，電廠在不增加煤耗的情況下可增加20%~25%的熱量既可以用來發電，也可以擴大供熱面積。但由于這部分余熱品味很低無法直接利用。吸收式熱泵技術的發展為低溫余熱回收創(chuàng )造了有利條件。.余熱利用的背景和需求河北省某發電廠裝機容量為2X300MW抽汽供熱機組，每臺機組循環水系統配有兩臺流量為17640t/h循環水泵，采暖季時每臺機組保持一臺循環水泵運行，循環水量約為18000t/h,凝汽器循環水進出口溫度般在24/35C.上下。原熱網設計供熱面積為1400萬m?，設計熱網額定供水量為11000 t/h，設計供水溫度130°C，設計回水溫度70°C。2010年冬季實際供暖面積已達近1100萬m?，最大供水量為8370th,供水溫度一般在100~116°C，回水溫度一般在48~ 63 C范圍內變化，供水壓力≤1.3MPa，回水壓力為0.25MPa。電廠供熱汽源為汽輪機5段抽汽，供汽壓力0.145~0.5MPa可調整，額定供熱量410 th。2010年兩臺機用于熱網最大總供熱抽汽量為730th。由于冬季廠內輔助設施用汽量也較大，實際5段抽汽抽汽壓力時常出現低于0.2MPa現象。由此可見，兩臺2X300MW機組的供熱汽源已經達到甚至超出額定抽汽量，已經出現不能滿足未來的供暖需求情況。電廠在城區外，距離熱負荷中心約10公里，限于既有分支供熱管網改造難度大和熱力站基本滿負荷的原因，末端用戶已出現了部分用戶供熱不達標的情況，不得不采取在末端熱力站加設一次網 管道泵來提高流量，造成新增用戶供熱入網的難度較大，供熱需求難以滿足，為了解決熱源不足的問題，技術人員選擇了吸收式熱泵技術提取機組循環水中的余熱，可以實現能源的高效利用，既緩解城市采暖供熱用能的矛盾，又響應國家節能減排的政策方針，為城市環境增添一份綠色。二、余熱利用技術方案實施1、吸收式熱泵應用原理吸收式熱泵(即增熱型熱泵)，通常簡稱AHP(absorption heat pump)，它以蒸汽、熱水為驅動熱源，把低溫熱源的熱量提取到高溫熱源中去，從而提高了能源的利用效率。吸收式熱泵應用原理是在首站內設置蒸汽型吸收式熱泵。見示意圖1，以汽輪機抽汽為驅動能源Q1,驅動機內溴化鋰溶劑循環做功，產生制冷效應，回收循環水中的余熱Q2，加熱熱網回水。熱網得到的有用熱量(熱網供熱量)為消耗的蒸汽熱量與回收的循環水余熱量之和Q1+Q2。i熱)Q吸收式熱泵Q2低溫熱源Q1+Q2電廠循環水f中溫熱源-次熱網水圖1吸收式熱泵回收余熱示意圖2、蒸汽吸收式熱泵選型.按照機組額定供熱抽汽量410 th,抽汽壓力0.25MPa，減去廠用輔助蒸汽用汽量，汽輪機排往凝汽器的排汽余熱仍然有大約120MW左右。結合電廠未來供熱發展實際情況，經過對熱網水流量、供回水溫度、熱網循環泵入口汽蝕余量、運行成本、投資收益率等綜合因素考慮，尤其核算熱網熱容量吸納能力，對各種選型方案進行技術和經濟比較，選擇吸收余熱為11.37MW的熱泵9臺。熱泵工作參數，熱網水流量按照11000t/h，回水溫度按照55°C。循環水(熱源水)流量按照單臺循環水泵工作略大于設計流量選取18000th，循環水(熱源水)溫度按照34°C，考忠回收余熱可替換出五段抽汽量154t/h。3、熱泵循環水管道連接方案在#1機凝汽器循環水出口母管管道上安裝- - 個截斷閥，在截斷閥前引出一條管道， 將循環水引至熱泵，熱泵的循環水放熱后，分支成兩條管道，-條管道安裝升壓泵返回到截斷閥后循環水母管內，循環水最終流向冷卻水塔。另-條分支管道引到防凍管閥門后，當機組供熱達到額定供熱抽汽量時，汽輪機排汽熱量基本與熱泵回收的熱量相當，循環水降溫幅度等于在凝汽器的溫升幅度，回水溫度能夠滿足機組凝汽器冷卻需要，可將循環水通過防凍管直接排至水塔水池內，通過電廠循環水泵再輸送到凝汽器，完成冷卻水的循環流程。當機組供熱未達到額定供熱抽汽量時，汽輪機排汽熱量大于熱泵回收的熱量，循環水在熱泵內的降溫幅度小于在凝汽器的溫升幅度，熱泵循環水回水溫度較高，不能滿足機組凝汽器冷卻需要，可將一-部分循環水通過升壓泵輸送至冷卻塔上部淋水層進行冷卻降溫，這樣可以減小循環水升壓泵的功耗。經過測算，從供暖初期抽汽量和汽輪機排汽量計算，需要將55%循環水送上冷卻水塔淋水層冷卻降溫?？紤]熱泵水阻和濾網、閥門管道阻力，需要安裝兩臺流量5000t/h的循環水升壓泵，軸功率200KW。4、熱力平衡情況分析兩臺機組限定在額定供汽量時，改造前后熱力平衡情況分析，如果 熱網水流量達到11000th，回水溫度55"C情況下，兩臺機組額定抽汽量820t/h加熱熱網，只能供出97.4'C的水。改造增加的循環水余熱回收系統后，同樣820t/h蒸汽加熱熱網，可供出105.5"C，提高8.1°C， 相當于額外增加五段抽汽量154t/h,這部分熱量就是來自與循環水。5、全程自動化監控本方案為集中監視控制，整個循環水余熱回收利用系統在余熱利用控制室內實現集中監控。在少量人員巡回檢查及配合下，在控制室內通過人機接口界面，實現各個設備的正常啟停、運行工況的監視和調整及設備在異常工況下的緊急處理。本控制系統按照系統的操作量，設置了一臺操作員站和--臺工程師站，操作員站具備監視系統內每一一個模擬量和數字量、顯示并確認報警、顯示操作指導、建立趨勢畫面并獲得趨勢信息、打印報表、操作和控制設備、自動和手動控制方式的選擇、調整過程設定值和偏置等功能;工程站除具備操作員站的基本功能外，還具備用于程序開發、系統診斷、控制系統組態、數據庫和畫面的編輯及修改等功能。6、節能減排效果用熱泵回收循環冷卻水余熱進行供暖，在提供熱量的同時，無需消耗新的能源，相比常規供熱方案節約了大量能源，減少了煙塵、SO2和NOx等污染物的排放，不產生溫室氣體CO2，同時又減少了煤、灰渣在裝卸、運輸、貯存過程中對環境、交通及占地的影響，使城市環境空氣質量得到改善，具有非常明顯的環境效益。三、余熱回收系統經濟性分析本循環水余熱回收系統回收余熱為102 .4MW,相當于106.2 萬GJ/年，按照供暖指標50W/m'，可增加供熱面積204.8萬平方米。年節約標準煤40255噸，年減排CO2 10.55 萬噸，年減排SO2 1424噸，年節水48.47萬噸。按照熱價 24.6元/GJ,全年收入為2612.5萬元。余熱系統耗電量每小時不大于1000kw，全年耗電量成本111萬元。年節水收益82萬元。結束語:熱電廠循環水余熱利用吸收式熱泵提取技術投運之后極大的解決了電廠供熱熱源不足的問題，為采暖居民提供了良好的居住環境，為城市節能減排做出一份貢獻，為新技術的推廣利用起到很好的示范作用，極大的響應了國家提倡“節 能減排降耗”政策。參考文獻:[1]馬最良.熱泵技術應用理論基礎與實踐.中國建筑工業出版社2010.[2]陳東熱泵技術手冊.化學工業出版社2012.[3]王汝武.電廠節能減排技術.化學工業出版社.2008.
