論汽輪機低真空循環水供暖改造和調試技術

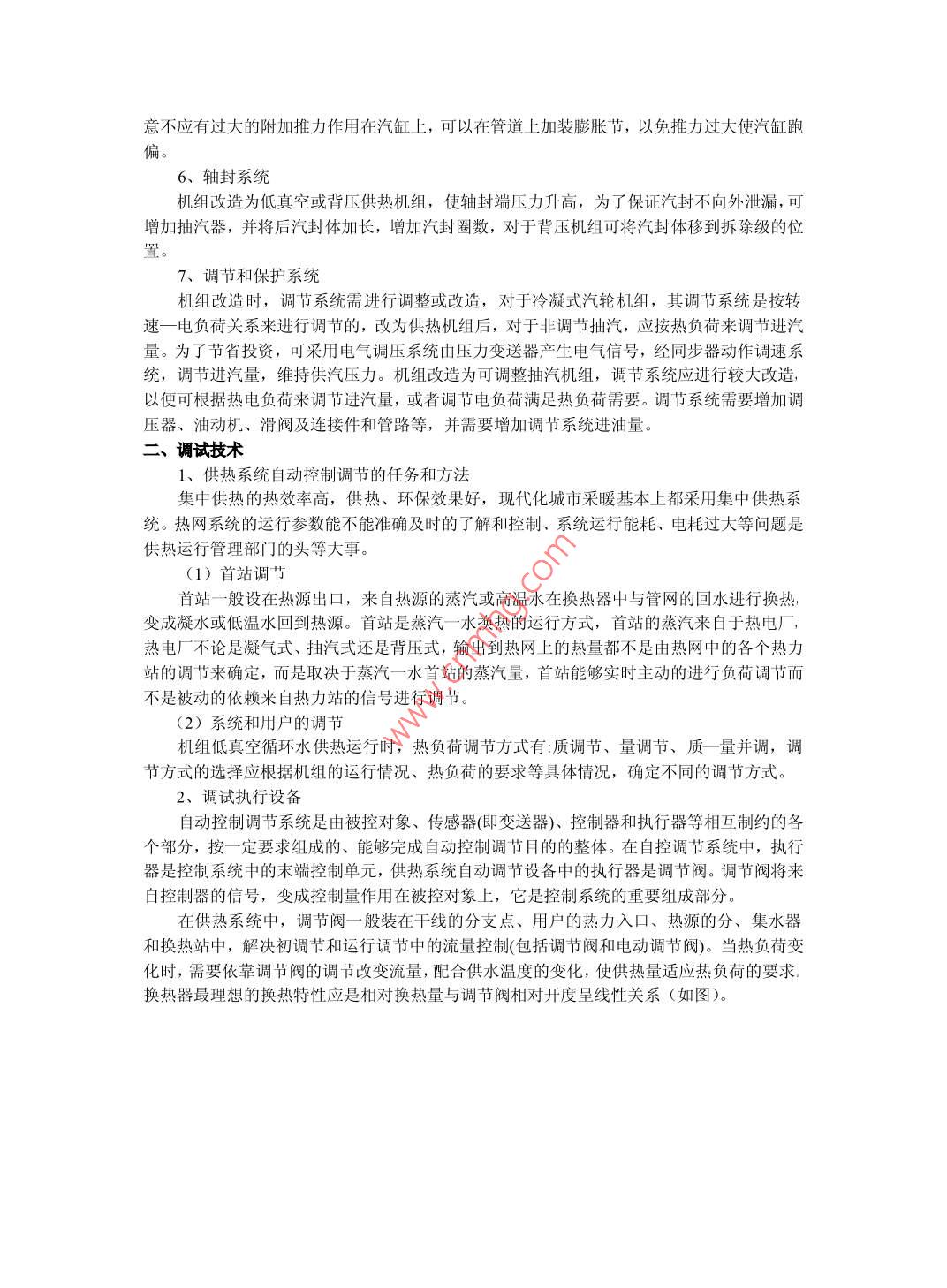

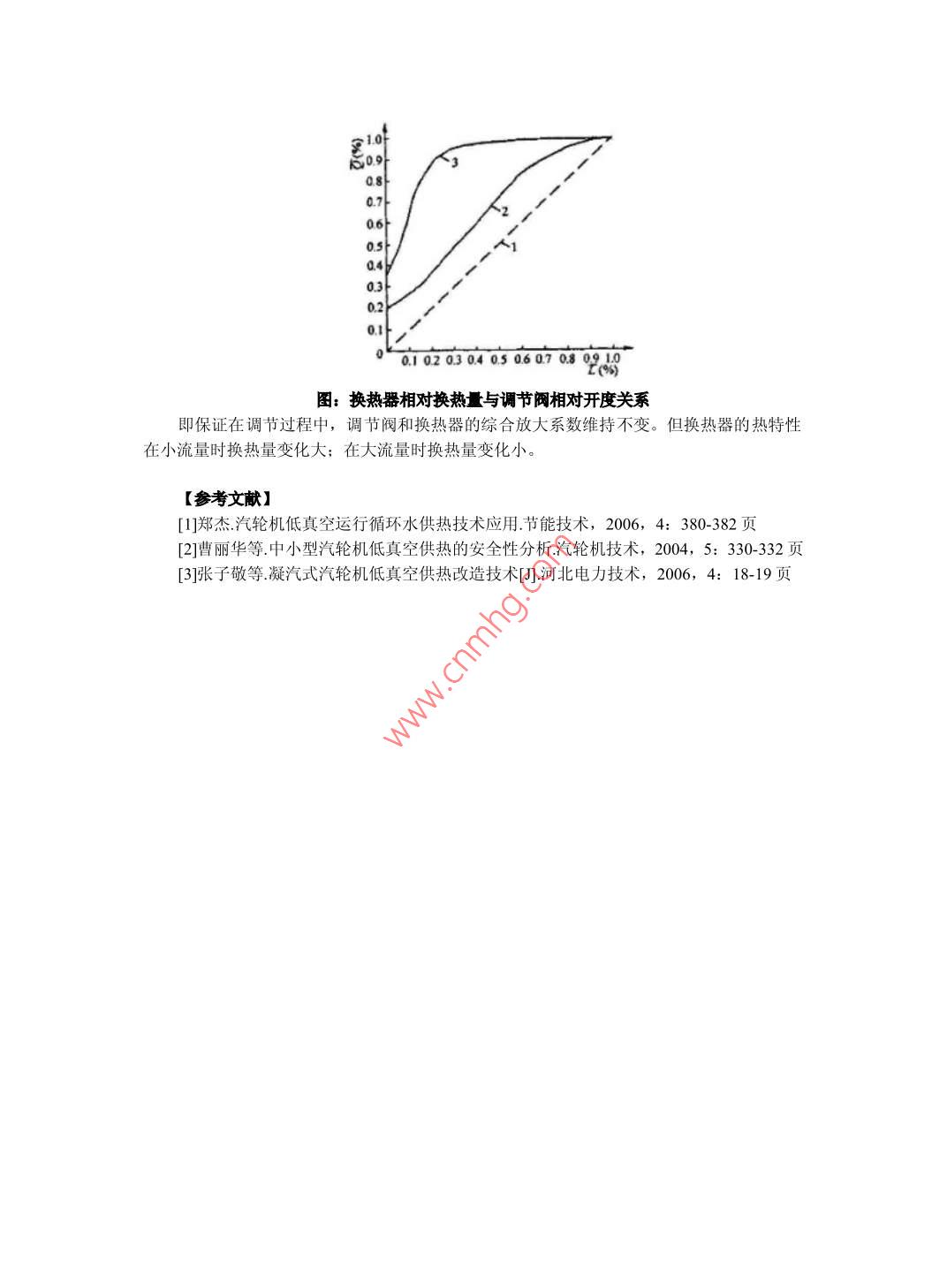

論汽輪機低真空循環水供暖改造和調試技術李偉芳河北華熱工程設計有限公司050000【摘要】汽輪機低真空循環水供暖技術實現能源的梯級利用,明顯提高中小型熱電企業的能源綜合利用效率,具有良好的推廣應用價值和發展前景。本文筆者系統分析了汽輪機低真空循環水供暖改造和調試技術?！娟P(guān)健詞】汽輪機低真空供暖改造調試技術中圖分類號:TK26文獻標識碼:A文章編號汽輪?wèn)i低真空循環水供熱正是為了滿足節能和環保的要求而發展起來的一項節能技術,汽輪機低真空改造技術成為汽輪機低真空循環水供熱系統安全、經濟運行的根本保證。下面筆者探討了汽輪機低真空循環水供暖改造和調試技術。、汽輪機低真空改造的技術措施1、熱負荷的確定準確地確定熱負荷是保證杋組改造成功及提髙經濟性的關鍵。汽輪機低真空運行使汽輪機長期處于變工況下運行,必須根據實際要求進行熱力計算、強度計算、機組改造以及按照運行規程操作運行。低真空運行的參藪選擇。首先要依據倛熱地區的環境溫度、供熱面積供熱要求來確定供熱量,然后選擇循環水溫度、排汽壓力并進行可靠性驗算。從而確定汽輪機的原則性熱力系統。對于不可調抽汽改造,其抽汽量和抽汽參數只能通過調整進汽量而小范圍調整,因此確定抽汽量應根據當時的用汽情況,長時間保持穩定,以保證機組能在經濟性較佳的抽汽工況下運行,當熱負荷偏大和偏小時,再適當地采取其它措施或利用其它設備,保證改造機組的熱能利用率和綜合經濟效益。2、排汽溫度的變化和機組振動機組改造為低真空運行或背壓式運行,由于末端排汽溫度升高,低壓軸承溫度也會(huì )升高但一般升高不多,可由軸承潤滑油帶走熱量,回油溫度略有升高。若要避免回油溫度升高太多,可適當擴大進油口,增加進油量。同時,由于排汽溫度升高,排汽缸支承座膨脹量增加,使汽輪機后軸承抬髙量增加,造成機組振動值増大,因此需進行軸承抬高量詳細核算和重新確定標高值。經計算及分析表明,若在轉子找中時考慮軸承的標高變化,不會(huì )產生振動問題。對于拆除葉輪的改造,由于轉子質量變輕,軸承比壓及靜撓度發生變化,改造后需重新計算臨界轉速及軸承靜抬高量,并要重新進行轉子動平衡試驗,保證不出現振動問題3、強度和剛度核算機組改造后,對工作條件及結構發生變化的部件如汽缸、隔板、葉片、轉子、螺栓等需要進行詳細的強度和剛度核算,對改造為背壓機組還需進行密封性校核,必要時可更換螺栓材料,提高螺栓的初應力4、熱力系統為使機組改造后在滿足熱負荷的條件下提高效率和經濟性,對原有加熱器盡可能保留,但由于各抽汽口的參數可能會(huì )發生變化,因此應進行適當的調整,必要時也可取消個別加熱器5、抽汽管的布置與焊接工藝當機組改為抽汽時,抽汽口應盡量利用原抽汽口加大。如要在汽缸上開孔,為了不使汽缸剛度降低太多,一般采用一個或幾個圓孔或扁圓孔,然后采用聯箱匯聚在一起。抽汽管的材料若用合金鋼管,則焊條也需用合金鋼焊條,焊接時需整體加熱,以保證汽缸不引起較大的變形。若用奧氏體鋼焊條,雖可以冷焊,但汽缸易產生裂紋。因此,在溫度允許時最好釆用碳鋼管,用結507焊條,塑性較好,焊后回火,可保證強度。在抽汽管道設計時,應注意不應有過大的附加推力作用在汽缸上,可以在管道上加裝膨脹節,以免推力過大使汽缸跑6、軸封系統機組改造為低真空或背壓供熱機組,使軸封端壓力升高,為了保證汽封不向外泄漏,可增加抽汽器,并將后汽封體加長,增加汽封圈數,對于背壓機組可將汽封體移到拆除級的位置。7、調節和保護系統機組改造時,調節系統需進行調整或改造,對于冷凝式汽輪機組,其調節系統是按轉速—電負荷關系來進行調節的,改為供熱機組后,對于非調節抽汽,應按熱負荷來調節進汽量。為了節省投資,可采用電氣調壓系統由壓力變送器產生電氣信號,經同步器動作調速系統,調節進汽量,維持供汽壓力。機組改造為可調整抽汽杋組,調節系統應進行較大改造以便可根據熱電負荷來調節進汽量,或者調節電負荷滿足熱負荷需要。調節系統需要增加調壓器、油動機、滑閥及連接件和管路等,并需要增加調節系統進油量二、調試技術1、供熱系統自動控制調節的任務和方法集中供熱的熱效率高,供熱、環保效果好,現代化城市采暖基本上都采用集中供熱系統。熱網系統的運行參數能不能準確及時的了解和控制、系統運行能耗、電耗過大等問題是供熱運行管理部門的頭等大事。(1)首站調節首站一般設在熱源出口,來自熱源的蒸汽或高溫水在換熱器中與管網的回水進行換熱,變成凝水或低溫水回到熱源。首站是蒸汽一水換熱的運行方式,首站的蒸汽來自于熱電廠,熱電廠不論是凝氣式、抽汽式還是背壓式,輸出到熱網上的熱量都不是由熱網中的各個熱力站的調節來確定,而是取決于蒸汽一水首站的蒸汽量,首站能夠實時主動的進行負荷調節而不是被動的依賴來自熱力站的信號進行調節。(2)系統和用戶的調節機組低真空循環水供熱運行時,熱負荷調節方式有:質調節、量調節、質一量并調,調節方式的選擇應根據機組的運行情況、熱負荷的要求等具體情況,確定不同的調節方式。2、調試執行設備自動控制調節系統是由被控對象、傳感器(即變送器)、控制器和執行器等相互制約的各個部分,按一定要求組成的、能夠完成自動控制調節目的的整體。在自控調節系統中,執行器是控制系統中的末端控制單元,供熱系統自動調節設備中的執行器是調節閥。調節閥將來自控制器的信號,變成控制量作用在被控對象上,它是控制系統的重要組成部分在供熱系統中,調節閥一般裝在干線的分支點、用戶的熱力入口、熱源的分、集水器和換熱站中,解決初調節和運行調節中的流量控制(包括調節閥和電動調節閥)。當熱負荷變化時,需要依靠調節閥的調節改變流量,配合供水溫度的變化,使供熱量適應熱負荷的要求換熱器最理想的換熱特性應是相對換熱量與調節閥相對開度呈線性關系(如圖)。0.70.50102030405060703"19圖:換熱器相對換熱量與調節閥相對開度關系即保證在調節過程中,調節閥和換熱器的綜合放大系數維持不變。但換熱器的熱特性在小流量時換熱量變化大;在大流量時換熱量變化小【參考文獻】[]鄭杰汽輪機低真空運行循環水供熱技術應用.節能技術,2006,4:380-382頁[2]曹麗華等中小型汽輪機低真空供熱的安全性分析汽輪機技術,2004,5:330-332頁[3]張子敬等凝汽式汽輪機低真空供熱改造技術[J河北電力技術,2006,4:18-19頁
