SmartPro系統在豫光6000 Nm3/h空分中的設計與應用

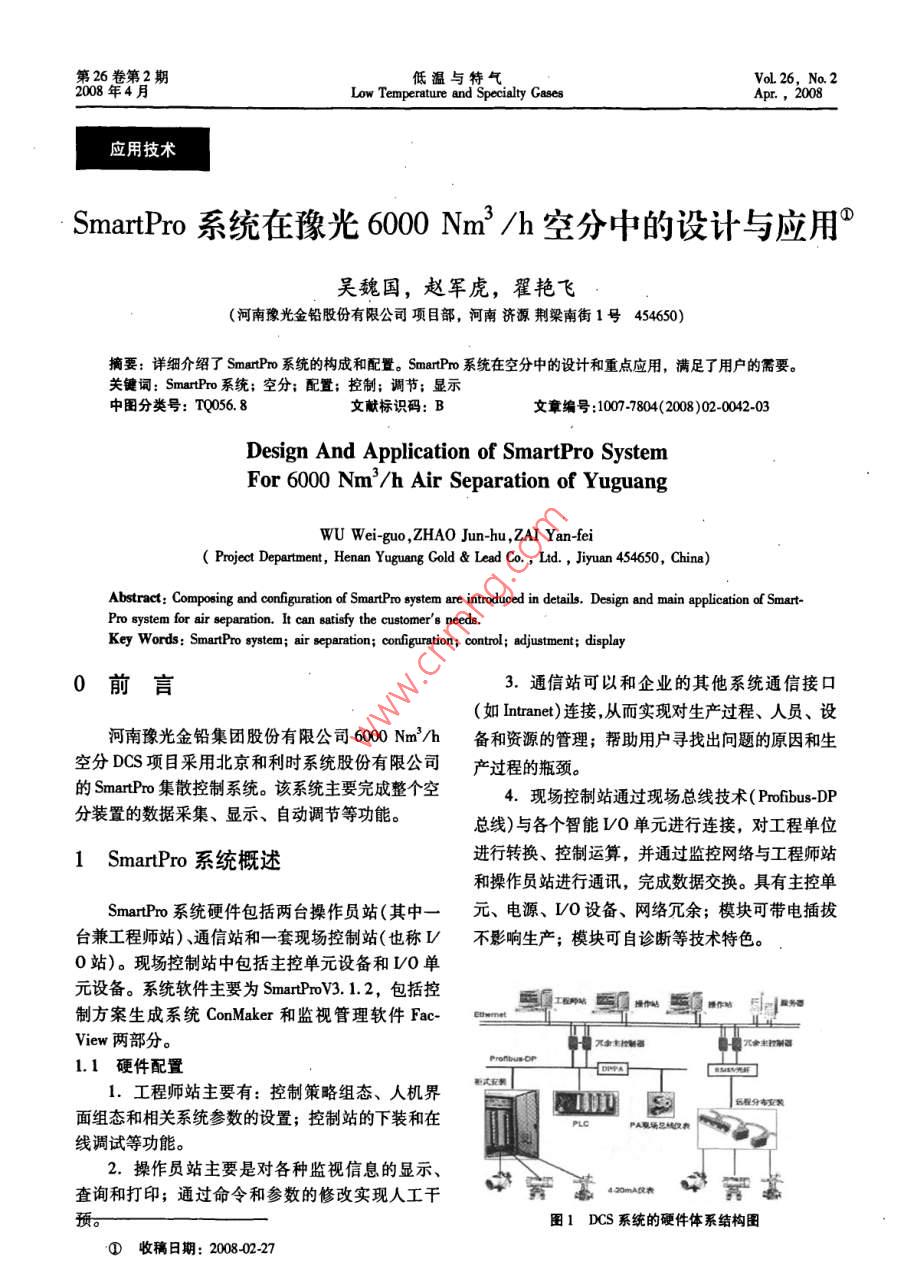

第26卷第2期低溫與特氣VoL 26. No. 22008年4月Low Temperature and Specialty GasesAp應用技術Smart pro系統在豫光6000Nm3/h空分中的設計與應用°吳魏國,趙軍虎,翟艷飛(河南豫光金鉛股份有限公司項目部,河南濟源荊梁南街1號454650)摘要:詳細介紹了 SmartPro系統的構成和配置。 SmartPro系統在空分中的設計和重點應用,滿足了用戶的需要。關鍵詞: Smart Pro系統;空分;配置;控制;調節;顯示中圖分類號:TQ06.8文獻標識碼:B文章編號:10077804(2008)02-0042-03Design And Application of SmartPro SystemFor 6000 Nm/h Air Separation of YuguangWU Wei-guo, ZHAO Jun-hu, ZAI Yan-feiProject Department, Henan Yuguang Gold Lead Co, Ltd, Jiyuan 454650, China)Abstract: Composing and configuration of SmartPro system are introduced in details. Design and main application of Smart-Pro system for air separation. It can satisfy the customers needs.Key Words: SmartPro system; air separation; configuration; control; adjustment; display0前言3.通信站可以和企業的其他系統通信接口(如 intranet)連接,從而實現對生產過程、人員、設河南豫光金鉛集團股份有限公司600Nm/h備和資源的管理;幫助用戶尋找出問題的原因和生空分DCS項目采用北京和利時系統股份有限公司產過程的瓶頸。的 Smartpro集散控制系統。該系統主要完成整個空4.現場控制站通過現場總線技術( Profibus-DP分裝置的數據采集、顯示、自動調節等功能?？偩€(xiàn))與各個智能LO單元進行連接,對工程單位1 Smart Pro系統概述進行轉換、控制運算,并通過監控網絡(luò )與工程師站和操作員站進行通訊,完成數據交換。具有主控單SmartPro系統硬件包括兩臺操作員站(其中一元、電源、LO設備、網絡(luò )冗余;模塊可帶電插拔臺兼工程師站)、通信站和一套現場控制站(也稱L不影響生產;模塊可自診斷等技術特色。0站)?，F場控制站中包括主控單元設備和O單元設備。系統軟件主要為 SmartProv3.1.2,包括控制方案生成系統 Con Maker和監視管理軟件Fac-cmview兩部分。1.1硬件配置工程師站主要有:控制策略組態、人機界程分布裝面組態和相關系統參數的設置;控制站的下裝和在線調試等功能。2.操作員站主要是對各種監視信息的顯示、查詢和打印;通過命令和參數的修改實現人工干預圖1DCS系統的硬件體系結構①收稿日期:20080227第2期吳魏國,等: SmartPro系統在豫光6000Nm3/h空分中的設計與應用1.2網絡(luò )結構時啟動。待油壓或水壓正常后點停備用泵即可實現SmartPro系統由上下兩個網絡(luò )層次組成,即監DCS的控制?？鼐W(wǎng)絡(luò )(SNET)和控制網絡(luò )(CNET)。上層監控網2.2溫度復位按鈕的作用絡(luò )為冗余高速以太網鏈路,使用五類屏蔽雙絞線及空壓機、氧壓機、膨脹機為空分中的重要設光纖將各個通訊節點連接到中心交換機上,從而實備,當其軸承溫度升高到聯鎖值后將會(huì )導致設備?，F工程師站、操作員站、現場控制站之間的數據通機。但若因儀表松動或人為不小心碰到鉑電阻等非訊。采用TP/P通訊協議,不僅可以提供100設備原因造成的軸承溫度升高(假值)導致的設備MB/bps的數據連接,還可以連接到 Intranet進行停機,將給企業帶來不必要的損失。為此我們添加數據共享。下層控制網絡(luò )存在于各個現場控制站內此按鈕。當軸承溫度以超過DCS編寫的斜率突然部,主要用于主控單元和智能O單元的通訊連上升時(設備因油溫軸承瓦塊等自身原因導致溫接度升高會(huì )自動聯鎖停機,但其溫度升高的斜率不會(huì )1.3軟件組成超過DCS速率模塊編寫的斜率),DCS會(huì )屏蔽聯鎖1.控制方案生成系統 ConMaker, Con Maker值而給出一個低于聯鎖的數值讓設備不停機,同時( Control Maker)是用于開發控制方案的開發平臺,報警且按鈕文字閃爍。這時操作人員可到現場查明它包含有控制方案編輯器和仿真調試器,是一套完情況,然后待儀表修復后,點擊按鈕對話框讓DCS整的控制編輯和調試軟件包,為程序員提供了一種接受修復后的真實溫度值。簡單的方法操縱強大的C1313語言,實現各種2.3特殊AO點的冗余控制控制方案,并提供功能強大的離線仿真調試工具。對于空壓機防喘振閥、純化系統切換閥、膨脹Con Maker是一個建立控制系統完善的編程開發工機防喘振閥、膨脹機緊急切斷閥和氧氮壓機放空閥具.主要用于實現控制策略程序的設計、運行、監等影響重要設備生產的閥門,其模塊的輸出都做了控,支持算法離線仿真調試,有效提高工作效率,冗余。這樣在緊急情況下若某個模塊的通道出現了減少錯誤率,降低了危險性;支持主控單元數據庫故障,則由另外一路立刻輸出,防止事故的發生。的增量下裝和完全下裝兩種方式;可以從主控單元24純化系統的特殊控制中讀取當前工程的全部數據,包括所有參數。1.當某個控制閥反饋不到位或閥門卡滯時,2.監視管理軟件 Fac View. FacView軟件主要程序自動暫停并顯示暫停時間。此時所有界面均有用于實現人機界面的設計、操作、調試、維護,完純化手動字樣閃爍并報警。操作人員應立即查明原成數據顯示、分析和操作員操作的功能。是真正的因,注意工況。若確定閥門已經全開或全關而反饋為用戶服務的體系機構,可以靈活的選擇自己的系桿故障,則可點擊屏蔽按鈕讓其繼續自動運行。統設計,并且該系統具有快速、高效、可升級的特2.為防止分子篩床層受沖擊,沖壓結束后兩點。 Fac View在系統的任何需要的地方提供冗余和純化器壓力差應小于10kPa,否則程序自動暫停、阻尼設計,而沒有任何功能性和可執行性的損失報警。這樣待下次充壓時可調整充壓閥速率。同有著以多種形式監視、控制、記錄和顯示各種報理,卸壓結束后某個純化器的壓力應小于10kPa,警,以圖形形式提供歷史和實時毫秒趨勢,用語言設計工程而用其它語言顯示等廣泛用途否則程序自動暫停、報警。這樣待下次卸壓時可調整卸壓閥速率。3.實現電加熱器自動控制調節。加熱時電加2系統重點部位的設計熱器自動啟動,結束后自停。界面上可設定加溫時溫度值,電加熱器調功柜自動調節2.1油泵、水泵控制系統2.5膨脹機回流閥設流量聯鎖控制空壓機、氧壓機油泵,預冷常溫泵、冷凍泵均為了防止膨脹機在啟動時回流閥關得過快或過采用兩地控制。即在現場和控制室均可啟停,正常小及膨脹機在高壓力小流量下運轉造成膨脹機飛車生產時一用一備。啟動方法:一、就地按鈕在事故,所以啟動膨脹機時,若增壓機回流流量≤“手動”位置,啟動泵實現就地控制。這時DCS界2500m3/h,回流閥全開,當回流流量>2500m3/h面可看到泵的狀態。若轉入DCS控制則由DCS啟時可手動解除此閥的聯鎖。泵按鈕發出啟動命令,可從界面的指示燈上看出命2.6重要流量累計與清零令是否發出。然后就地按鈕打至“自動”位置即分別設置了氧、氮出塔和送用戶流量累計及空實現了DCS的控制。二、由DCS啟泵按鈕發出啟氣進分餾塔流量累計,隨時清零按鈕和月清零按泵命令,因油壓或水壓低于邏輯值鈕。這樣大大方便了用戶低溫與特氣第26卷2.7操作日志及報表操作日志記錄了用戶在任意時刻的操作情況,參考文獻:方便查找和分析工況。這些記錄以文件的形式顯示[1 ComAker使用手冊[M]北京和利時系統工程股份有出來,并且它們都自動保存在DCS內部文件里供限公司工程師查詢。而報表可根據用戶自己的需求隨時打[2]Faew使用手冊M]·北京和利時系統工程股份有限印出 Excel、RTF、TXT、DBF等多種形式的報表。公司,2004.報表中所記錄的數據自動保存在DCS的數據庫里。[3]于艷君.200003h空分設備DCS控制系統的設計與2.8顯示控制附件設備應用[]深冷技術,2005(4)[4]劉文獻.天鋼兩套800m3/h空分設備自動化控制系空壓機、膨脹機的油箱加熱器、排煙風機均可統的設計與應用[刀].深冷技術,200(3)實現兩地控制。膨脹機、排煙風機、氧壓機運行狀態采用動畫顯示,非常直觀作者介紹SmartPro系統自建成投運以來,運行穩定,安吳魏國(1981-),男,助理工程師,中級深冷氣體分離全性、可幕性和先進性較高且維護方便,故障停工。2000年畢業于河南機電高等專科學校制冷與低溫技術機率低,機組產品品質和產量穩定,保證了熱線生專業?，F任職于河南像光金鉛股份有限公司項目部。產的順利進行,創(chuàng )造了可觀的經濟效益?！旧辖拥?1頁】表2TCD與 PDHID色譜分析比對結果通過這次儀器改進,我們對原有分析技術加深了認識,找出了不足之處,增強了研究信心組分標定值比對誤差標定值比對誤差配制值平衡氣瓶號0244484324421]中化化工標準化研究所,等,化學工業標準匯編:氣N28.11.37.9138.0體2002[C].北京:中國標準出版社,2002K5.0205.0205.1He71307[2]金美蘭趙建南標準氣體及其應用[M].北京:化學工CH44.22440244.1業出版社,2003.CF44.04.84.1244.2[3]日本島津儀器公司MGS4型六通閥氣體進樣器操作說Xe4.125·4.0明書[R]表3TCD與 PDHID色譜分析時間比較[4]美國Ⅴac公司 PDHID使用說明書[R]分析方法TCD PDHID分析時間/mn·瓶10作者簡介:由表2、3可知比對誤差小于5%,證明分析方理、高工程師。192年畢業于南京大學化學系分析化學法均準確可靠。采用改進熱導色譜分析所用時間僅專業,一直從事氣體標準物質的研制與氣體分析技術的研為脈沖放電離子色譜檢測的1/3,大大縮短了分析究時間。歐盟溫室氣體排放量增長據歐盟委員會(huì )日前公布的初步統計數據顯示,分析人土稱,該數據的公布讓市場非常驚訝200年歐盟排放交易體系內的工廠和發電廠所排同時也為國際市場碳排放交易價格走強提供了積放的二氧化碳氣體量比2006年略有增長。截至目極的信號。這是因為貿易商先前預測,由于去年前,歐盟排放交易體系內10500個裝置中的94%冬天氣候較為溫暖以及經濟增速放緩的影響,提供了2007年的二氧化碳排放數據,這些提供數2007年歐盟排放交易體系內的二氧化碳排放量會(huì )據的裝置在2007年共計排放二氧化碳18836億比2006年有所減少。t,而2006年歐盟排放交易體系內所有裝置的二林剛氧化碳排放量為18493億t
