基站天線的選取與優化

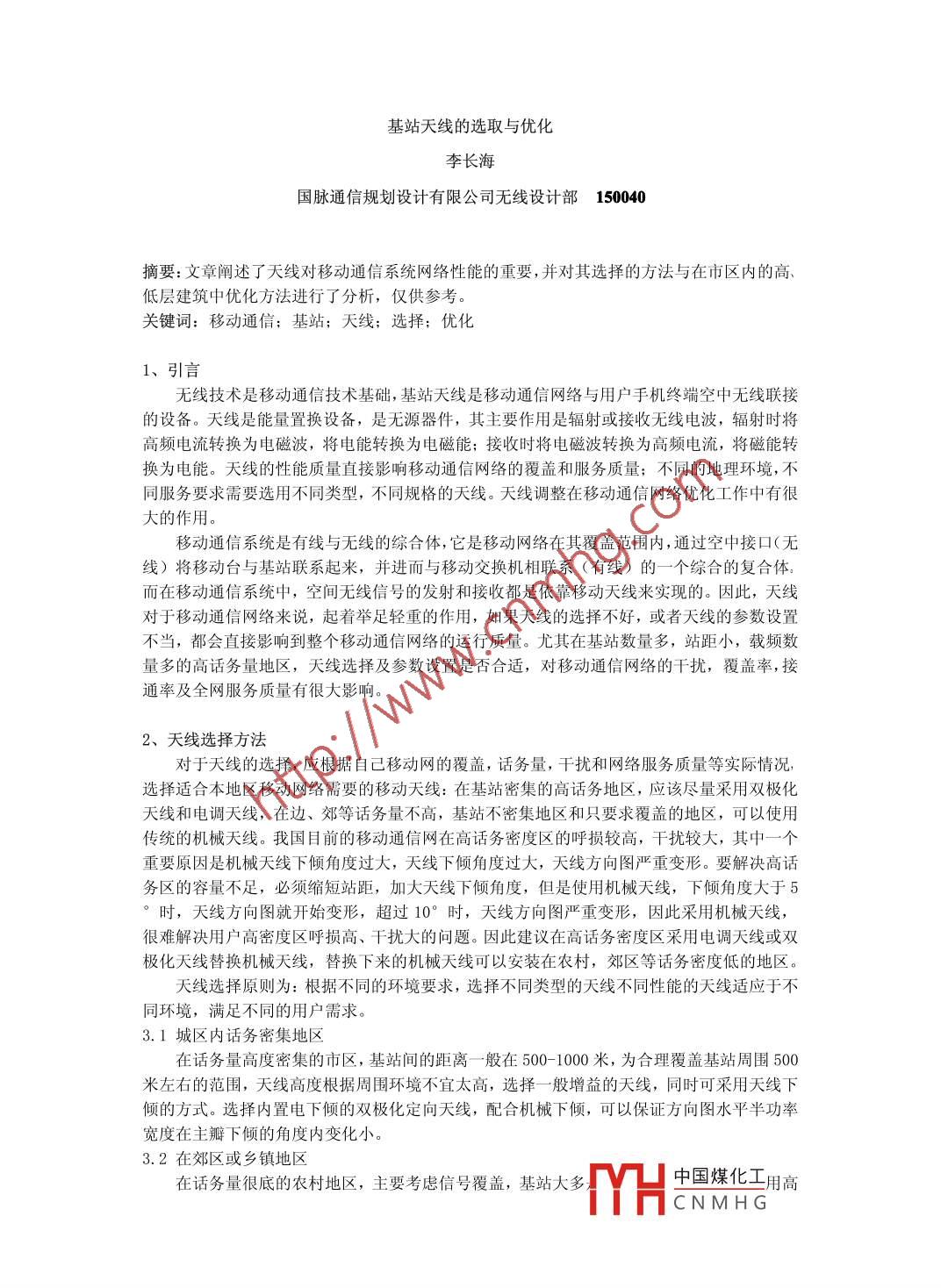

基站天線的選取與優化李長海國脈通信規劃設計有限公司無線設計部150040摘要:文章闡述了天線對移動通信系統網絡(luò )性能的重要,并對其選擇的方法與在市區內的高、低層建筑中優化方法進行了分析，僅供參考。關鍵詞:移動通信;基站;天線;選擇;優化1、引言無線技術是移動通信技術基礎,基站天線是移動通信網絡(luò )與用戶手機終端空中無線聯接的設備。天線是能量置換設備，是無源器件，其主要作用是輻射或接收無線電波，輻射時將高頻電流轉換為電磁波，將電能轉換為電磁能;接收時將電磁波轉換為高頻電流，將磁能轉換為電能。天線的性能質量直接影響移動通信網絡(luò )的覆蓋和服務質量;不同的地理環境,不同服務要求需要選用不同類型，不同規格的天線。天線調整在移動通信網絡(luò )優化工作中有很大的作用。移動通信系統是有線與無線的綜合體,它是移動網絡(luò )在其覆蓋范圍內,通過空中接口(無線)將移動臺與基站聯系起來，并進而與移動交換機相聯系(有線)的一一個綜合的復合體。.而在移動通信系統中,空間無線信號的發射和接收都是依靠移動天線來實現的。因此，天線對于移動通信網絡(luò )來說，起著舉足輕重的作用，如果天線的選擇不好，或者天線的參數設置不當，都會(huì )直接影響到整個移動通信網絡(luò )的運行質量。尤其在基站數量多，站距小，載頻數量多的高話務量地區，天線選擇及參數設置是否合適，對移動通信網絡(luò )的干擾，覆蓋率,接通率及全網服務質量有很大影響。2、天線選擇方法對于天線的選擇，應根據自己移動網的覆蓋，話務量,干擾和網絡(luò )服務質量等實際情況，選擇適合本地區移動網絡(luò )需要的移動天線:在基站密集的高話務地區，應該盡量采用雙極化天線和電調天線，在邊、郊等話務量不高，基站不密集地區和只要求覆蓋的地區，可以使用傳統的機械天線。我國目前的移動通信網在高話務密度區的呼損較高，干擾較大，其中一個重要原因是機械天線下傾角度過大,天線下傾角度過大,天線方向圖嚴重變形。要解決高話務區的容量不足，必須縮短站距，加大天線下傾角度，但是使用機械天線，下 傾角度大于5°時，天線方向圖就開始變形，超過10° 時，天線方向圖嚴重變形，因此采用機械天線,很難解決用戶高密度區呼損高、干擾大的問題。因此建議在高話務密度區采用電調天線或雙極化天線替換機械天線，替換下來的機械天線可以安裝在農村，郊區等話務密度低的地區。天線選擇原則為:根據不同的環境要求,選擇不同類型的天線不同性能的天線適應于不同環境，滿足不同的用戶需求。3.1城區內話務密集地區在話務量高度密集的市區,基站間的距離一般在500-1000米，為合理覆蓋基站周?chē)?00米左右的范圍，天線高度根據周?chē)h(huán)境不宜太高，選擇- - 般增益的天線，同時可采用天線下傾的方式。選擇內置電下傾的雙極化定向天線，配合機械下傾，可以保證方向圖水平半功率寬度在主瓣下傾的角度內變化小。3.2在郊區或鄉鎮地區在話務量很底的農村地區，主要考慮信號覆蓋，基站大多中國煤化工用高M(jìn)YHCNMHG增益的全向天線，天線架高可設在40-50米，同時適當調大基站發射功率，以增強信號的覆蓋范圍，一般平原地區--90dBm覆蓋距離可達5公里。3.3在鐵路或公路沿線在鐵路或公路沿線主要考慮沿線的帶狀覆蓋分布,可以采用雙扇區型基站,每個區180;天線宜采用單極化3dB波瓣寬度為90°的高增益定向天線，兩天線相背放置，最大輻射方向與高速路的方向一致。3.4在城區內的一些室內或地下在城區內的一些室內或地下，如:高大寫字樓內，地下超市，大酒店的大堂等，信號覆蓋較差，但話務量較高。為滿足這一區域用戶的通信需求，可采用室內微蜂窩或室內分布系統，天線采用分布式的低增益天線，以避免信號干擾影響通信質量。4、天線的優化GSM數字移動通信發展非常迅速，從早期規劃的大區制，到后來的小區制，直到現在的微蜂窩、微微蜂窩，相對應的天線從早期架設在屋面鐵塔上，到后來天線降到屋面上，直到現在要把天線設置在屋面下的外墻側面上。所有的這些變化都說明，對GSM基站站點的優化在不同階段要有不同的思路，只有不斷更新思想，才能建設和優化好GSM無線網絡(luò )的通信質量。4.1對設在市內高層建筑上基站的優化這類基站(一般是指天線離地在30m以上)在GSM建設初期起到了重要的作用，在基.站數不斷增加的情況下，這類基站正面作用越來越小、反面作用越來越突出。如果天線能降高的，就采取降低天線高度的辦法，便于在其周?chē)ㄔO新基站，提高頻率復用率。4.2對設在低層建筑物上基站的優化對這類基站(- -般指10層以下民用住宅樓，天線離地掛高在15m~30m之間)，如果是基站無線覆蓋半徑要求控制在500m左右時，這樣的天線離地掛高是比較合適的。隨著基站小區的不斷分裂，小區半徑間隔越來越小(已達到300m,甚至更小)，這時就要對天線進行GSM網絡(luò )優化調整。由于對這類基站進行優化，主要是把基站無線覆蓋小區半徑控制在--個更小的范圍內，因此，通常采用調整無線傾角的辦法來加以控制。一方面，調整天線下傾角方法簡單、施工方便、周期短，且又能使天線在干擾方向上的增益減小:另一方面天線下傾后，提高了本覆蓋區內的信號強度，既改善了本覆蓋區的場強，又增加了抗同頻干擾的能力，因此能有效地對服務區進行控制。.在實際工程中對天線下傾角調整不是越大越好，這是因為隨著天線下傾角的增大，水平方向傳播特性圖將變成扁平。一般下傾角超過10°，水平方向圖就會(huì )出現失真。因而天線下傾角在0° ~10°之間選擇較為合理。另外，有些廠家在設計天線時，把主瓣與旁瓣交界處的場強值設地成0dB,且天線內部本身又沒有設置下傾角度，為了抑制該0dB場強值落在最想覆蓋的基站小區內(造成近距離覆蓋效果不好)，因而天線下傾角至少也要下傾1° ~2°。如果運營商選擇這類天線，則天線下傾角建議在1° ~10°之間選擇為宜。參考文獻:[1]張暉?！痘咎炀€(xiàn)的優化選擇和設置技術》. 江蘇通信技術, 2007[2]劉志英《移動通信天線的選型及優化調整》. 中國通信學會(huì )無線及移動通信委員會(huì )、IP應用與增強電信技術委員會(huì )2007年度聯合學術年會(huì ),2007中國煤化工MHCNMH G
