聚偏氟乙烯/聚氯乙烯相容性研究

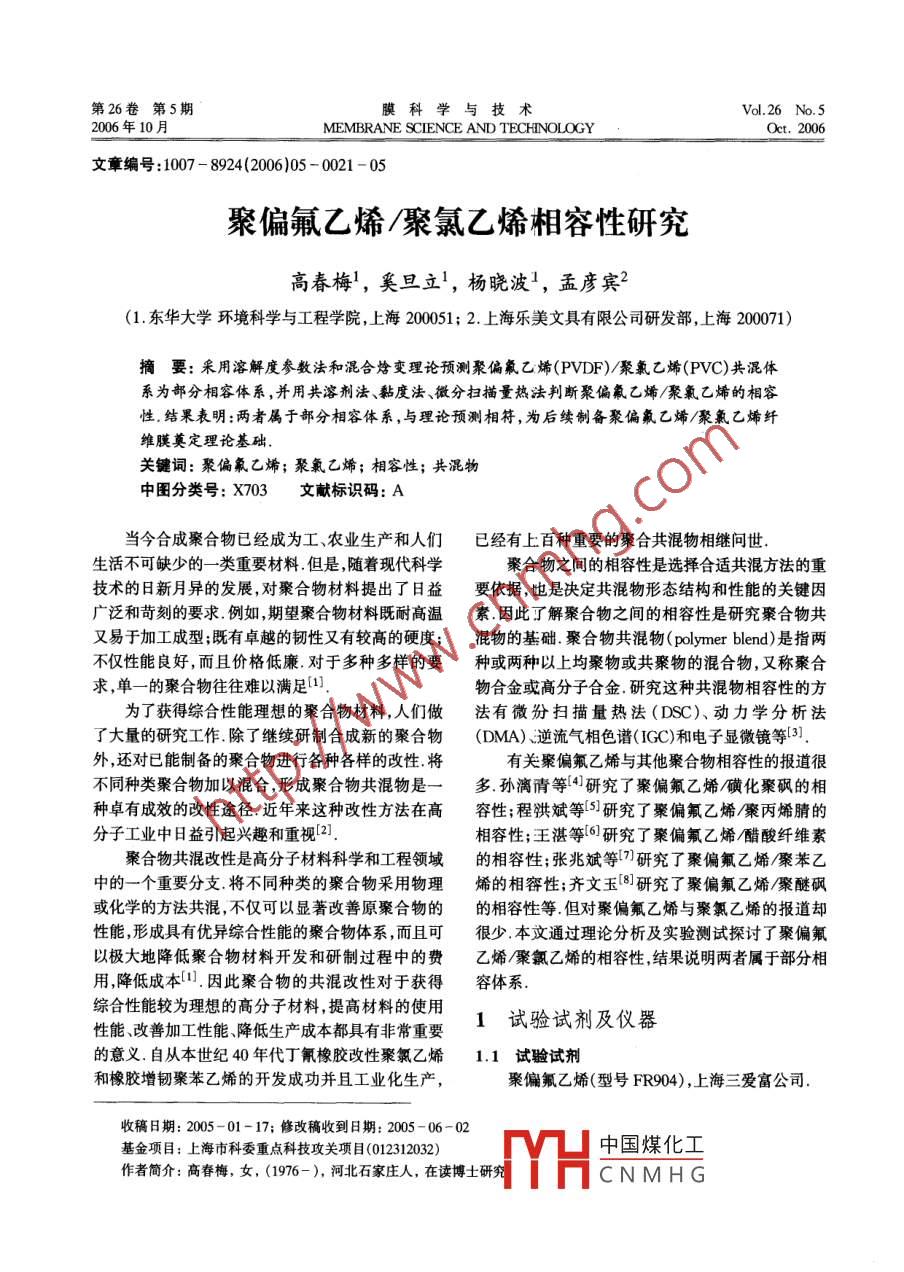

第26卷第5期膜科學與技術Vol.26 No. 52006年10月MEMBRANE SCIENCE AND TECHINOLOGYOct.2006文章編號: 1007 - 8924(2006)05 - 0021 - 05聚偏氟乙烯/聚氯乙烯相容性研究高春梅'，奚旦立'，楊曉波'，孟彥賓2(1.東華大學環境科學與工程學院，上海200051; 2.上海樂(lè )美文具有限公司研發部,上海200071)摘要:采用溶解度參數法和混合焓變理論預測聚偏氟乙烯(PVDF)/聚氯乙烯(PVC)共混體系為部分相容體系,并用共溶劑法、黏度法、微分掃描量熱法判斷聚偏氟乙烯/聚氯乙烯的相容性.結果表明:兩者屬于部分相容體系,與理論預測相符,為后續制備聚偏氟乙烯/聚氯乙烯纖維膜奠定理論基礎.關鍵詞:聚偏氟乙烯;聚氯乙烯;相容性;共混物中圖分類號: X703文獻標識碼: A當今合成聚合物已經成為工、農業生產和人們已經有上百種重要的聚合共混物相繼問世.生活不可缺少的一類重要材料.但是,隨著現代科學聚合物之間的相容性是選擇合適共混方法的重技術的日新月異的發展,對聚合物材料提出了日益要依據 ,也是決定共混物形態結構和性能的關鍵因廣泛和苛刻的要求.例如,期望聚合物材料既耐高溫素.因此了解聚合物之間的相容性是研究聚合物共又易于加工成型;既有卓越的韌性又有較高的硬度;混物的基礎.聚合物共混物(polymerblend)是指兩不僅性能良好,而且價格低廉.對于多種多樣的要種或兩種以上均聚物或共聚物的混合物,又稱聚合求,單一的聚合物往往難以滿足[1].物合金或高分子合金.研究這種共混物相容性的方為了獲得綜合性能理想的聚合物材料,人們做法有微分掃描量熱法(DSC)、動力學分析法了大量的研究工作.除了繼續研制合成新的聚合物(DMA)、逆流氣相色譜( IGC)和電子顯微鏡等[3].外,還對已能制備的聚合物進行各種各樣的改性.將有關聚偏氟乙烯與其他聚合物相容性的報道很不同種類聚合物加以混合,形成聚合物共混物是一多.孫漓青等[4]研究了聚偏氟乙烯磺化聚砜的相種卓有成效的改性途徑.近年來這種改性方法在高容性;程供斌等[5]研究了聚偏氟乙烯/聚丙烯腈的分子工業中日益引起興趣和重視[21.相容性;王湛等[6]研究了聚偏氟乙烯/醋酸纖維素聚合物共混改性是高分子材料科學和工程領域的相容性;張兆斌等[7]研究了聚偏氟乙烯/聚苯乙中的一個重要分支.將不同種類的聚合物采用物理烯的相容性;齊文玉[8]研究了聚偏氟乙烯/聚醚砜或化學的方法共混,不僅可以顯著改善原聚合物的的相容性等.但對聚偏氟乙烯與聚氯乙烯的報道卻性能,形成具有優異綜合性能的聚合物體系,而且可很少.本文通過理論分析及實驗測試探討了聚偏氟以極大地降低聚合物材料開發和研制過程中的費乙烯/聚氯乙烯的相容性,結果說明兩者屬于部分相用,降低成本[1].因此聚合物的共混改性對于獲得容體系.綜合性能較為理想的高分子材料,提高材料的使用1試驗試劑及儀器性能、改善加工性能、降低生產成本都具有非常重要的意義.自從本世紀40年代丁氰橡膠改性聚氯乙烯1.1 試驗試劑和橡膠增韌聚苯乙烯的開發成功并且工業化生產,聚偏氟乙烯(型號FR904),上海三愛富公司.收稿日期: 2005 -01- 17;修改稿收到日期: 2005 -06-02.基金項目:上海市科委重點科技攻關項目(012312032)中國煤化工作者簡介:高春梅，女, (1976-),河北石家莊人，在讀博士研究MHCNMHG.漠科學與技術第26卷聚氯乙烯(Mw = 30 000~60 000),上海天原化V)14稱為溶解度參數,以符號δ表示之,即δ=工廠.(OE[/V])142及82=(OE2/V2)4,δ和δ2分別為二甲基乙酰胺(DMAC),CP級,中國醫藥(集組分1和組分2的溶解度參數.當δ1=82時,△Hm團)化學試劑公司.=0;δ1和δ2的差別越大,溶解過程吸熱越多,越不N-甲基- 2吡咯烷酮(NMP),CP級,中國醫利于溶解.因此,可根據溶解度參數預測有機化合物藥(集團)化學試劑公司.之間的相容性.如果兩種聚合物的溶解度參數分別1.2試驗儀器為δ和δ2.如|δ1- 82|<0.5,則為均相相容,也就NDJ - 9S數顯黏度計,上海天平儀器廠.是說，兩種聚合物的溶解度參數越接近,相容性越差示掃描量熱儀,Perkin Elmer DSC- 7差示掃好9-11;181- 82|>0.5,則兩種聚合物有可能部分描量熱儀.相容,需要通過其他手段進行驗證.由溶解度參數表分析天平;恒溫水浴槽.查得: 8pvDF = 23. 2 (MPa)0.5[4], δpvc= 22.11.3黏度的測定(MPa)0.s[12]相差大于0. 5,且差距較小,因此預測這將PVDF和PVC按照不同的共混比例溶于溶兩種聚合物的共混體系是部分相容.劑中,加熱攪拌,溶解溫度為80 C ,待溶解完全后靜2.2混合焓變 AHm原則.置脫泡24 h,然后倒人100 mL的燒杯中,用黏度計聚合物混合時熵變SGm很小，趨于零,即OGm測定聚合物溶液的黏度.≈OHm,所以可以用焓變OHm代替OGm來進行相1.4玻璃化轉變溫度的測定容性預測.聚合物共混時,只有放熱才能夠互溶. .將PVDF與PVC按一定的比例溶于溶劑Schneier將Gee提出適用于不同液體溶脹硫化橡膠DMAC中,在80 C加熱攪拌至溶液均勻穩定.在潔的熱焓變化公式應用于聚合物共混體系，推導出兩凈的玻璃板上流涎成膜,置與水中凝膠.用蒸餾水浸項聚合物合金體系的混合焓計算式[9]:泡24 h以上,洗脫溶劑后放人真空干燥箱中真空干燥48 h.用DSC示差掃描分析儀測定共混物的玻璃OHm = x1M1ρ(δ1- 82)2|化轉變溫度.l(1- x1)Mμρ1+ (1- x2)M2p2.7|122理論分析式中:x為聚合物的摩爾質量分數;M為聚合物結2.1溶解度參數 .構單元相對分子質量;p為聚合物密度(g/cm');8Hilderbrand的溶解參數原則:為聚合物的溶度參數(J'2/cm32).根據該式可以估OHm = N;V1. N2V2[(OE1/V,)2- (OE2/算合金體系的相容性.0Hm的臨界值0Hm,c為V2)|4]/(N[V1+ N2V2)0.0419]/mol.以OHm對聚合物合金體系的全部式中,N1及N2為組分1及2的摩爾數;V1及V2配比作圖,如果OHm均處于0Hm,c以下,則為完全為組分1及2的摩爾體積;OE1及0Ez為組分1及相容體系;相反如果OHm均處于OHm,a以上,則為2的內聚能;△E1/V1及OE2/V2為組分1及2的完全不相容體系;如果OHm與0Hm,a相交,則為部?jì)染勰苊芏?分相容體系.按照此式計算PVDF/PVC共混體系.內聚能密度OE/V通常簡記為CED,而(OE/的0Hm數值見表1.表1 PVDF/PVC 共混體系的AHm數值Table1 OHm data of PVDF/PVC blend system(J/mol)共混比9:18:27:36:44:62:81:9AHm0.0101 0.0326 0.04510.049 0.0653 0.0735 0. 1050. 1300. 160由圖1可以看出, PVDF/PVC共混體系的3_共混體系的相容性表征OHm與OHm,c相交,因此預測PVDF/PVC共混體中國煤化工系為部分相容體系,且在比例為7:3時最接近OHm,cr.HCN M H G容混性的最老而最第5期高春梅等:聚偏氟乙烯/聚氯乙烯相容性研究●23●0.18途[14).以溶液黏度作為共混物相容性特性的表征,共混體系的焓變0.14-甘共混體系的焓變其基本原理在于:在溶液中,兩種大分子可能存在分0.12-臨界值子級的分散,并進行相互吸引或相斥,從而對黏度產生正的或負的影響.0.080.06Singh等[15]的研究表明,溶液黏度可以表示共0.04混聚合物溶液的相容性程度在某-溫度下,在不同0.02聚合物濃度下,以運動黏度對聚合物濃度作圖,若其” 9:1 8:27:3 6:4 5:5 4:6 3:7 2:8 19PVDF/PVC共混比呈線性關系,表明聚合物之間為分子水平相容;當其關系偏離線性時,則表明為部分相容;而當共混體系圖1 PVDF/PVC 共混體系的焓變化圖為完全不相容時,則曲線呈S型[1,13].在20 C時,Fig.1 Enthalpy change of PVDF/PVC blend system常用的方法.采用-種共同的溶劑將兩種聚合物溶用NDJ - 9S數顯黏度計測定PVDF/PVC共混體系解制成一定濃度的溶液,在一定溫度下 放置,若能長在不同濃度下的黏度, PVDF:PVC= 7:3.結果如圖期穩定不發生分層,則為相容體系,反之,則為不相2所示.由圖2中曲線可知,PVDF/PVC共混體系容體系,分別以DMAC和NMP為溶劑,在一定濃在不同的濃度下,其黏度與組成的關系偏離線性、非度下(質量分數不超過20% ), PVDF與PVC分別以S型關系.因此PVDF/PVC共混體系為部分相容體9/1.7/3、5/5.3/7.1/9比例共混,在一定溫度下充系,這與前面的預測結果是相符合的.分溶解.溶解后在溶解溫度下靜置48 h后觀察聚合14-物的溶解現象,現象見表2.由表2可見,PVDF與PVC屬部分相容體系,溶混性能與溶解溫度有關,也與溶劑有一定關系.在80C和55C下,所有比例保6的聚合物溶液均能形成穩定的溶液.當溶解溫度為40 C時,DMAC溶液中,比例為5:5和3:7的聚合物溶液開始分層,而以NMP為溶劑的聚合物溶液。1015 2025 30到溶解溫度為25 C才開始分層,比例為7:3的溶液聚合物質量分數1%溶解情況相同.還有,在比例為10:0和0:10時,即圖2不同聚合物濃度 PVDF/PVC共混體系黏度是單一純聚合物采用任何一種溶劑溶解所得的聚合Fig.2 Viscosity of PVDF/PVC blend system in物溶液均為透明溶液,當有其他組分少量加入時,為different mass concentration白色渾濁溶液.由此可以得出:PVDF/PVC共混體3.3測定玻璃化轉變溫度系為部分相容體系，且溶劑NMP的溶解性要優于用測定共混物的玻璃化轉變溫度(Tg),并與單溶劑DMAC.一組分的玻璃化轉變溫度進行對比的方法,是測定表2 PVDF/PVC 共混物的溶混性能和研究共混組分相容性最常用的方法.Table 2 Miscible capability of PVDF /PVC blend polymer通過測定玻璃化轉變溫度來判斷聚合物共混物DMACNMP的相容性,主要是基于以下原則:聚合物共混的玻璃溫度心9:1 7:3 5:5 3:7 1:9 9:1 7:3 5:5 3:7 1:9化轉變溫度與兩種聚合物分子級的混合程度有直接25關系.若兩種聚合物組分相容,共混物為均相體系，40就只有一個玻璃化轉變溫度,此玻璃化溫度取決于55兩組分的玻璃化溫度和體積分數;若兩組分完全不80相容,形成界面明顯的兩相結構,就有兩個玻璃化溫注: +表示不分層, -表示分層.度,分別等于兩組分的玻璃化溫度;部分相容體系介3.2鑄膜液黏度法中國煤化工用溶液黏度法測共混物的相容性,既不需要昂CNMHG有-定程度的分貴的儀器設備,又快速簡便,因此具有廣闊的發展前子級混 合時,相5.Z間有一-定程度的擴散, 界面層占●24●膜科學與技術第26卷有不可忽略的地位這時雖仍有兩個玻璃化溫度,但譜圖的解釋也偏向于所得的峰值是PVC的玻璃化相互靠近,其靠近的程度取決于分子級混合的程度.溫度,因為純PVDF的玻璃化溫度較低.因此對于分子級混合程度越大,相互之間越靠近.在某些情況PVDF的Tg未測出和DSC示差掃描量熱法和其他下,界面層也可能表現出不太明顯的第三個玻璃化方法的測試結果的差異原因還有待進- - 步研究.轉變溫度.因此,根據共混物的玻璃化轉變,不但可4結論推斷組分之間的相容性,還可得到形態結構方面的信息[1].1)從熱力學角度預測PVDF和PVC的相容對不同共混比的聚合物進行差熱掃描,溫度在性,闡述了常用的判斷聚合物相容性理論.采用溶解-60C至100C之間升溫,升溫速率10C/min,測度參數法和混合焓變對PVDF和PVC的相容性進得其玻璃化轉化溫度見表3,在共混比為7/3和5/5行理論分析,預測PVDF/PVC共混體系為部分相時,PVC的Tg均向內側明顯移動,同時和文獻[6]的容體系.報道相似，PVDF的Tg均未測出,因此預測PVDF/2)用共溶劑法判斷PVDF和PVC的相容性.PVC為部分相容體系.通過觀察不同溫度、不同共混比和不同溶劑下共混表3不同共混比時的玻璃轉化溫度溶液的穩定程度,初步判定PVDF/PVC的聚合物Table 3 Glass transformation temperature溶液在低溫下不穩定,溶液出現分層現象;在高溫下in different blend ratio聚合物溶液比較穩定,不出現分層現象.同時, NMP純樣735/5作為溶劑獲得的聚合物溶液的穩定性要優于PVDF PVC PVDF PVC PVDF PVCDMAC作為溶劑的情況.玻璃化轉化50. 98 ;51.233)用鑄膜液黏度法判定PVDF和PVC的相容溫度/C性. PVDF/PVC共混體系在以DMAC為溶劑,混合另外,圖3中每條曲線只出現-一-個玻璃化轉變比為7:3條件下測定溶液的黏度,其黏度與聚合物溫度,而且兩條曲線上的玻璃化溫度相差很近,在此濃度關系偏離線性、非S型關系,判斷PVDF/PVC作一下解釋和推測.本文首先用熱力學說明聚合物共混體系為部分相容體系.屬于部分相容體系,然后用旋轉黏度計測定不同聚4)用DSC示差掃描量熱法測定聚合物的玻璃合物濃度下共混體系的絕對黏度,同樣證明PVDF/化轉化溫度 ,PVC的Tg向內側明顯移動,同樣可以PVC共混體系在DMAC中為部分相容體系,然而驗證PVDF/PVC共混體系是部分相容體系.用DSC差熱掃描卻只觀察到- - 個峰值.文獻[]中提綜上所述, PVDF/PVC共混體系是部分相容體到利用測定玻璃化轉化溫度來判斷聚合物的相容性系，與理論分析相符.當共混體系中一種聚合物大量的原則.同時指出,聚合物具有單--的玻璃化轉變溫存在時,可以形成比較均勻的共混體系.度未必是組分間真正熱力學上的相容，而是對分散參考文獻程度的一種描述.而且還給出是部分相容體系而且只有一個玻璃化轉化溫度的具體實例.同時對DSC[1]吳培熙,張留城.聚合物共混改性[M].北京:中國輕工業出版社, 1996.[2]吳培熙，張留城.聚合物共混改性原理及工藝[M].北京:輕工業出版社, 1984.[3]劉伯元.聚合物之間的相容性[].塑料技術,000,(3):~ (PV/PVC)=/35 - 37.2-w(PVDF/u(PVC)=5/5[4]孫漓青,錢英,劉淑秀,等.聚偏氟乙烯/磺化棗砜共混相容性及超濾膜研究[J].膜科學與技術,2001,21 (2):-60-40-20020406080100.1-5.丙烯腈共混膜的研究中國煤化工(1):54-60.圖3 PVDF/PVC共混體系微分掃描量熱法譜圖[6]YHC N M H GVDF/CA共混超濾膜Fig.3 DSC spectra of PVDF/PVC blend system制備及其特性的研究J]」.膜科學與技術, 2002, 22第5期高春梅等:聚偏氟乙烯/聚氯乙烯相容性研究.25.(6):4-8.[11]王國全,王秀芬.聚合物改性[M].北京:中國輕工業[7]張兆斌,應圣康.用三嵌段共聚物作增容劑改善聚偏氟出版社, 2000:43 - 47.乙烯與聚苯乙烯的相容性[J].合成橡膠工業, 2001,24[12]武軍,李和平.高分子物理及化學[M].北京:中國輕(6):372- 374.工業出版社,2001:130 - 135.[8]齊文玉. PES/PVDF 共混中空纖維膜的研制[J].紡織[13] Olabisi O, Robeson L M, Shaw M T. Polymer polymer-科學研究,2001 , 12(1):41 - 48.miscibility. Newyork: Academic, 1979. 297- 298.[9]羅川南,楊勇. 聚合物間相容性的預測和表征在高分[14] 王加龍，史鳳娟.黏度法測共混物相容性之探討[J].中子合金分離膜中的應用[J].化工科技, 2002, 10(5):44國塑料, 1992,6(4):29 - 33.- 48.[15] Singh Y P, Singh R P. Compaiblity studes on solutions[10]游長江,石曉華.溶解度參數預測共混物的相容性[J].of polymer blends by visometric and ultrasonic techniques高分子材料科學與工程,2001,17(1):162 - 165.[J]. Eur Polym J, 1983, 19:535- 541.Study on the compatibility of PVDF/PVCGAO Chunmei', XI Danli', YANG Xiaobo', MENG Yanbin2(1. College of Environmental Science and Engineering, Donghua University, Shanghai 200051, China;2. R&D Department, Lemei Stationery Co. ,Ltd. , Shanghai 200071, China)Abstract: The paper theoretically forecasted the compatibility of PVDF /PVC through solubility parameters andmixing enthalpy principle that the blend system was partly compatible which was characterized by some methodssuch as c- solvent method, viscometry, differential scanning calorimetry (DSC). The result showed that theblend polymer of PVDF/PVC was partly compatible which was agreement with the theory and established thetheoretic foundation for the preparation of the PVDF/PVC fiber membrane.Key words: polyvinylidene fluoride (PVDF); polyvinyl chloride (PVC) ; compatibility; blend polymer....000.......................00《膜科學與技術》獲第六屆全國石油和化工行業優秀期刊(學術類)一等獎2006年8月25日在內蒙古海拉爾市召開了第六屆全國石油和化工行業優秀期刊頒獎大會(huì ).《膜科學與技術》獲中國石油和化學工業協會(huì )評選的“第六屆全國石油和化工行業優秀期刊(學術類)-等獎".在中國藍星(集團)總公司和中國膜工業協會(huì )的大力支持下，經過編輯部全體人員和廣大作者、讀者及全體編委的共同努力,我刊自1998 年以來,其社會(huì )效益和經濟效益逐年增加,現已是全國中文核心期刊、中國科技核心期刊、中國科技期刊精品數據庫精品期刊、中國科學引文數據庫核心庫核心期刊.所刊出的論文均被國內外重要數據庫收錄和檢索.美國《Chemical Abstracts》對我刊的收錄率高達95%以上評價期刊影響力大小的影響因子指標多年來在全國同類化I期刊中排序- - 直名列前茅.繼2003年獲“第五屆全國石油和化工行業優秀期刊(學術類)一等獎之后,2004年又獲“甘肅省優秀期刊獎”,該刊已成為在國內外膜科技界具有一定影響力的科技期刊.中國煤化工(本刊編輯部)MYHCNMHG
