天然氣超聲速處理技術

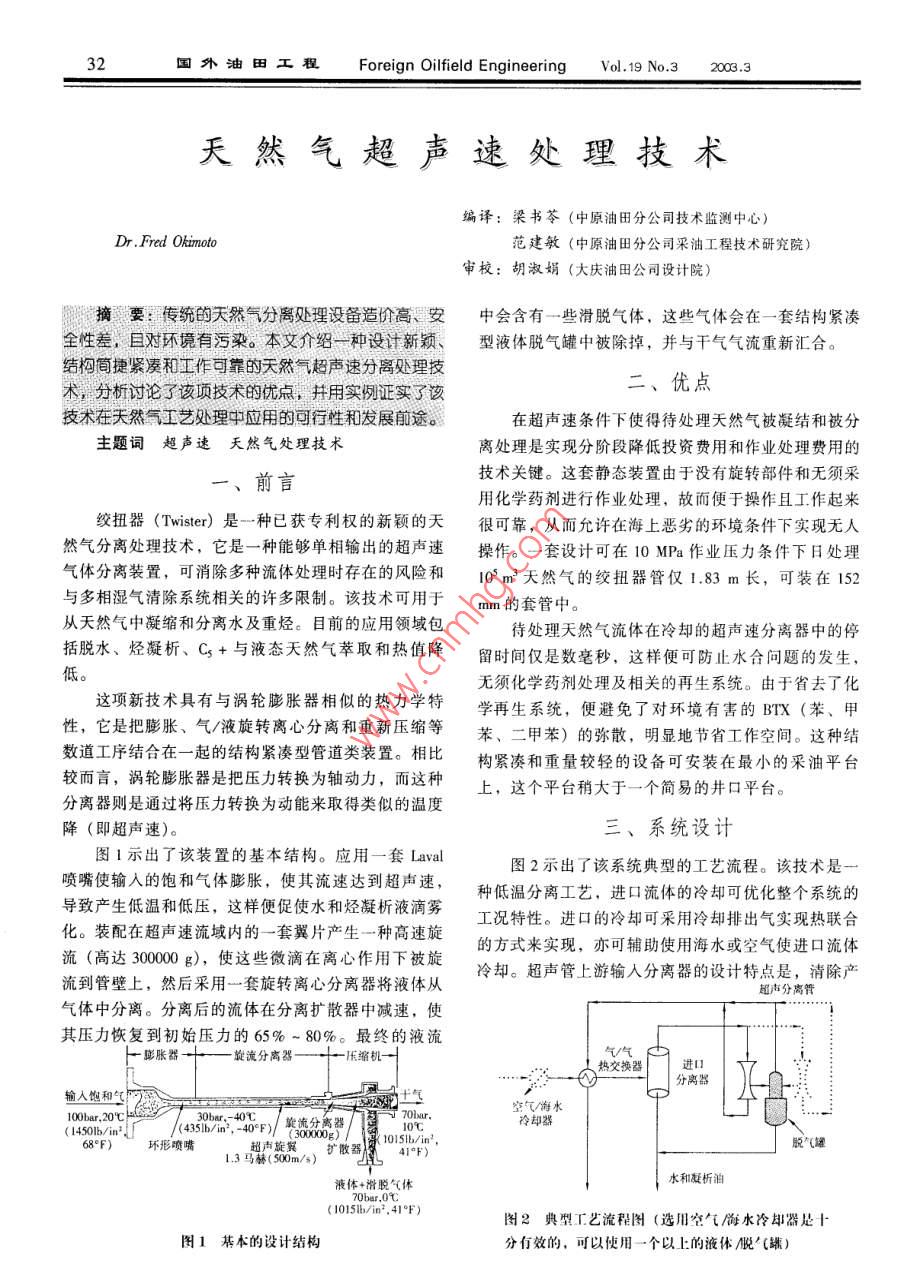

32國外油田工翟 Foreign Oilfield Engineering Vol.19No.3208.3天然氣超聲速處理技術編譯:梁書苓(中原油田分公司技術監測中心)Dr, Fred okimot范建敏(中原油田分公司采油工程技術研究院)審校:胡淑娟(大慶油田公司設計院)摘要:傳統的天然氣分離處理設備造價高、安中會(huì )含有一些滑脫氣體,這些氣體會(huì )在一套結構緊湊全性差,對環有污染。本文介紹—種設計新穎、型液體脫氣罐中被除掉,并與干氣氣流重新匯合。結構簡捷緊湊和工作可靠的天然氣超聲速分離處理技術,分析討論了該項技術的優點,并用實例證實了該、優點技術在天然氣工藝處理中應用的可行性和發展前途在超聲速條件下使得待處理天然氣被凝結和被分主題詞超聲速天然氣處理技術離處理是實現分階段降低投資費用和作業處理費用的、前言技術關鍵。這套靜態裝置由于沒有旋轉部件和無須采用化學藥劑進行作業處理,故而便于操作且工作起來紋扭器( Twister)是一種已獲專利權的新穎的天很可靠,從而允許在海上惡劣的環境條件下實現無人然氣分離處理技術,它是一種能夠單相輸出的超聲速操作。一套設計可在10MP作業壓力條件下日處理氣體分離裝置,可消除多種流體處理時存在的風險和105m3天然氣的絞扭器管僅1.83m長,可裝在152與多相濕氣清除系統相關的許多限制。該技術可用于m的套管中從天然氣中凝縮和分離水及重烴。目前的應用領域包待處理天然氣流體在冷卻的超聲速分離器中的停括脫水、烴凝析、C+與液態天然氣萃取和熱值降留時間僅是數亳秒,這樣便可防止水合問題的發生,無須化學藥劑處理及相關的再生系統。由于省去了化這項新技術具有與渦輪膨脹器相似的熱力學特學再生系統,便避免了對環境有害的BX(苯、甲性,它是把膨脹、氣/液旋轉離心分離和重新壓縮等苯、二甲苯)的彌散,明顯地節省工作空間。這種結數道工序結合在一起的結構緊湊型管道類裝置。相比構緊湊和重量較輕的設備可安裝在最小的采油平臺較而言,渦輪膨脹器是把壓力轉換為軸動力,而這種上,這個平臺稍大于一個簡易的井口平臺。分離器則是通過將壓力轉換為動能來取得類似的溫度降(即超聲速)。、系統設計圖1示出了該裝置的基本結構。應用一套Lawl圖2示出了該系統典型的工藝流程。該技術是一噴嘴使輸入的飽和氣體膨脹,使其流速達到超聲速,種低溫分離工藝,進口流體的冷卻可優化整個系統的導致產生低溫和低壓,這樣便促使水和烴凝析液滴霧化。裝配在超聲速流域內的一套翼片產生一種高速旋工況特性。進口的冷卻可采用冷卻排出氣實現熱聯合流(高達30000g0),使這些微滴在離心作用下被旋的方式來實現,亦可輔助使用海水或空氣使進口流體流到管壁上,然后采用一套旋轉離心分離器將液體從冷卻。超聲管上游輸入分離器的設計特點是,清除產超聲分離管氣體中分離。分離后的流體在分離擴散器中減速,使其壓力恢復到初始壓力的65%~80%。最終的液流彭脹器旋流分離器壓縮機熱交換器輸入飽和空氣/海水(1450b/mn24(435b/in2,-40°冷卻器(30000環形噴嘴13馬赫(90m)擴散器液體+滑脫氣體水和凝析泊(105l/in2,41°F)圖2典型工藝流程圖(選用空氣水冷卻器是十圖1基本的設計結構分有效的,可以使用一個以上的液體脫罐)梁書苓等:天然氣超聲速處理技術33生的液體和防止帶入各種鐵質雜質和固體顆粒物質。裝置。天然氣分離處理系統就是在此基礎上設計而成的,同時尚需考慮下列事宜五、海洋環境下的應用與優點◇該超聲速分離器是一套固定安裝的和實際上屬海上天然氣的開發,傳統上使用人工操作的乙于體積流量處理的裝置。輸噴嘴喉部的流體流速始醇進行(TEG)化學脫水設備。處理費用、職工人身終精確地恒定為1馬赫(384.6m/s),并以這一流速安全和環境保護等方面日益增加的壓力,迫使人們?yōu)榱鬟^(guò)分離管,通過調節工作壓力可取得一些調節流量新氣田的開發而研究設計像濕氣脫水處理這類的無人的靈活性,一套典型的系統中包括了多個這樣的超聲操作設備。新技術為氣田的開發創(chuàng )造了經濟、高效分離管,用來滿足靈活調節流量的需要。安全和利于環保的生產作業條件,降低了生產流體處◇超聲分離器是一種壓力比裝置,對于任何設計理的風險程度和消除了對多相濕氣進行處理的許多限壓力而言,氣體會(huì )膨脹,使得給料壓力在超聲管中部制?！岸嘞嗌a(chǎn)氣流的低風險分離處理”這個術語涵提高30%,而在排泄口處,氣體被重新壓縮,達到蓋了多相油氣生產系統中很寬的范圍,包括流體特給料壓力的65%-80%性、水合現象、石蠟、瀝青、乳化、結垢、腐蝕和侵四、實踐經驗蝕。這是石油和天然氣行業面對的最重要的問題之雖然這是一項相對新穎的工藝技術,但是在五個多相輸出既限制管線調整的靈活性,又限定了最不同的天然氣處理廠的工業性應用試驗中已經獲得了大的管線尺寸,有時候需要應用多個內徑較小的管大量的實踐經驗。在荷蘭,自1998年起至今投產的線,常常使油氣田后續開發對輸出管道的需求受到限設備還在運行;在尼日利亞,自2000年起至今投產制。多相流輸送管道的壓降遠高于單相流體輸出時的設備依舊運行良好;2002年,在挪威的 Statoil K-實驗壓降,而且難以預測。通過超聲氣體分離器處理后管室對這套設備進行了初步試驗?？傊?這些試驗設備道的壓降(約20%~35%)可能大于輸出管道中壓已經證明,它可在無人操作條件下運行,具有天然氣降的減少可補償的部分,但它允許較低的管線壓力設適當脫水處理和調節烴露點的能力。在荷蘭 Leermens計。境內,由Shll(NAM)公司經營管理的天然氣處理腐蝕和水合物管理系統需要極強的可靠性,因為試驗廠已成功地對濕氣進行了脫氣處理,使得處理后管道出現問題所造成的后果是嚴重的?？紤]到多相流的天然氣在輸出壓力條件下的水露點低于-1.11℃。體特性的復雜性,一般情況下需要采取高投資的保守一套分離器樣機目前安裝在馬來西亞海上的 Leermens措施盡量滿足工藝需要。防腐合金管材的高投資和昂平臺上進行試驗貴的液體段塞捕集分離器的采用需要綜合考慮施工作在尼日利亞 Utorogu境內,一個由SPDC公司經營業方面的限制條件,其中包括清管處理等。定期地進的天然氣處理廠投入試驗的設備已經通過官方組織的行清管處理清除管道中的液體聚集和進行腐蝕管理是驗收。該裝置自2000年以來一直投產運營,成功地種有危害的、繁重的施工作業。對產出水進行化學對85×105m3天然氣進行了脫水處理,滿足了管道輸處理結合防腐和防水合物化學處理會(huì )導致產生像化學送的技術要求(在6.9MPa輸出壓力條件下達到40℃污染和垢物沉積方面的問題。為了防止乙二醇鹽污染水露點)。這個天然氣處理廠應用這種裝置的主要優和與之相關的生產作業與腐蝕問題,要求花巨資安裝點是,施工作業簡便,可靠性高和可實現無人操作。真空脫鹽裝置。SPDC公司目前意欲為其它的天然氣處理廠訂購這種采用這項新技術所增加的海上設備投資費用同管表1海上氣體處理設備的總體費用比較費用(地面)水深10mTFG混汽CRA濕汽Cs「超聲分離TEG得汽CRA濕汽CS超聲分離人工操作無人操作無人操作無人操作管線100km3 x 24 in CSincrA3x2 in CrA50液體段塞捕集分離器35是是上處理3氣/液處理氣/液處WG再生氣/液處理MEC再液體處理合計(百萬美元)3153121%注:TEG-乙二醇化學脫水;CRA-防腐合金;CS-碳鋼;MFG-化學物質34國外油田工程 Foreign Oilfield Engineering Vol.19N.3x08.3線和岸上設備的費用相比,通常要高一些,但是省去其潛在的節約資金和人工花費約為3~8千萬美元。了液體段塞捕集分離器設施和化學再生系統的費用(見表1)。這種新型分離器對于處理有腐蝕性液流的七、在淺海的應用施工作業尤其具有吸引力,例如對于處理高含CO2的結構簡單、工作可靠是其在淺海上應用成功的關氣體而言一般還需要高合金輸送管道。對于非腐蝕性鍵,這套靜態裝置由于沒有旋轉部件和無須采用化學流體的處理,由于氣體輸出管道較長,這種新型氣體藥劑進行作業處理面成為目前市場上僅有的評比中獲分離器更能發揮作用。新工藝與化學脫水工藝相比,得高分值的氣體分離設備。它非常適合淺海氣體處理基本的制約因素是要求約有20%~35%的壓降。然工藝,同時,它又成為利用科技手段推動當前并不經而如上所述,在單相輸出管道中更要考慮壓降的補償濟的儲氣技術向前發展的關鍵。 Twister Bv和FMC作用。Kongsberg Subsea公司已經開展一項合作研究項目,共六、商業上的首次應用同投資,使這項技術用于淺海氣田的開發。為此,他們正在做使用這項技術與使用其他各種氣體處理方法200, Shell Sarawak(SsB)公司和 Petronas公的比較工作,預計2005年能首次在淺海上應用。司簽定了購買2套日處理天然氣85×105m3的兩套絞該超聲分離器是自40年前引進了使用乙二醇化扭器脫水設備,計劃安裝在馬來西亞海上的B11號學藥劑進行氣體分離技術、25年前引進了渦輪膨脹平臺上。首批設備安排在2002年底發貨,2003年晚氣體分離技術以來,最近在氣體加工工業上的一次具些時候投入啟用。B11號平臺的預期管理目標是無有漸進變化的技術革新。作為一套特有的新的天然氣人操作,6套結構緊湊型的超聲速管(每套日處理天分離設備,必須要研究這項技術的可行性和經濟性。然氣能力為17×1035m3)可垂直安裝在一個直立的脫液罐上。將超聲分離器與原有使用人工操作的乙二醇資料來源于美國《 World oil》2002年8月(TEC)化學脫水方法進行比較的可行性研究表明,(收稿日期2002-12-16為海上項目聯合提供GTL許可RENTECH公司已與全球工藝系統公司簽訂一項諒解備忘錄(MOU)。兩家公司將就 RENTECH公司GTL藝在浮式生產系統(FPSO)上的應用,以此利用海上零散天然氣方面合作,提供技術許可和工程服務。根據MoU條款,兩家公司計劃聯合,將其技術向全球的潛在用戶推廣。合作內容包括許可證交易、上部工藝結構的工程設計服務以及涉及 RENTECH公司GTL技術的應用。合作內容包括針對具體工程所要求的設計、采辦、施工、項目技術開發和評估服務。兩家公司將目標鎖定在各項有前景的天然氣海上項目。估計GTL裝置規模在395-1580m3/d(2500000ob6yd)。利用GTL法將零散天然氣制成有價值的液體烴類產品,成為替代注采出氣的經濟有效的方法另?yè)蟮? RENTECH公司宣稱,G幾L南美玻利維亞正在為位于玻利維亞圣克魯斯能源中心的1580m3/dG幾L項目進行可行性研究。這項擬建中的1580m3/dGTL裝置設計生產超潔凈無硫燃料。 JACOBS英國公司將負責預計為期4-6個月的可行性研究,并為項目的下一階段提供依據。玻利維亞擁有極其豐富的天然氣儲量,超過1.5×1012m3(52×1012什)。由于玻利維亞人口少,基礎設有限,這些儲量被視為零散天然氣。目前,為滿足其燃料需求,玻利維亞正進口高硫柴油。擬建中的GL裝置將會(huì )減少柴油進口,從而給這個國家的經濟產生積極的影響。該項目將會(huì )吸引大量的投資并為玻利維亞提供大量的就業機會(huì )。它還將使玻利維亞的天然氣儲量轉變?yōu)榫薮蟮呢敻煌跤抡g自美國《 Hydrocarbon Processing》2002年11月
