空冷系統調試

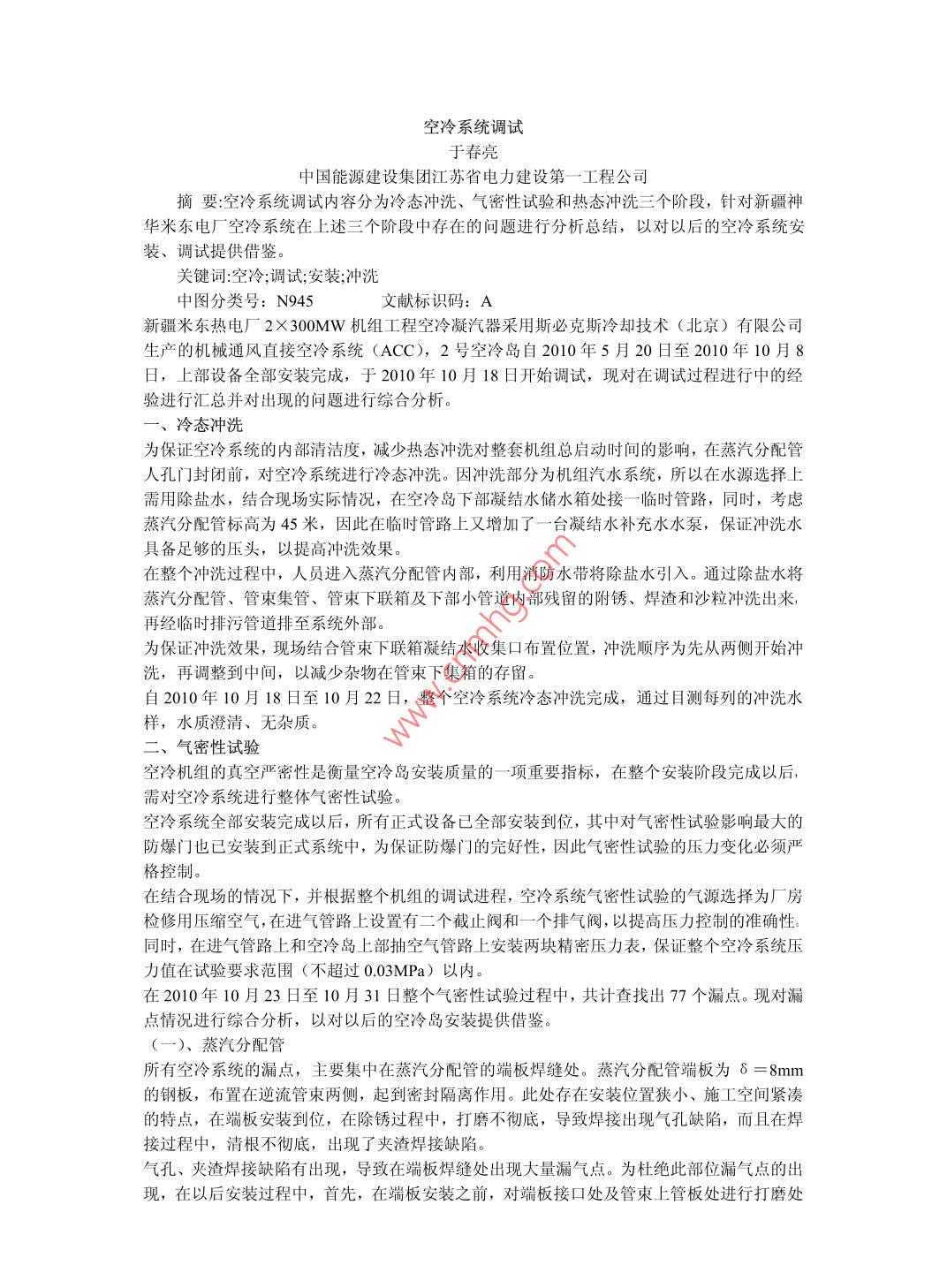

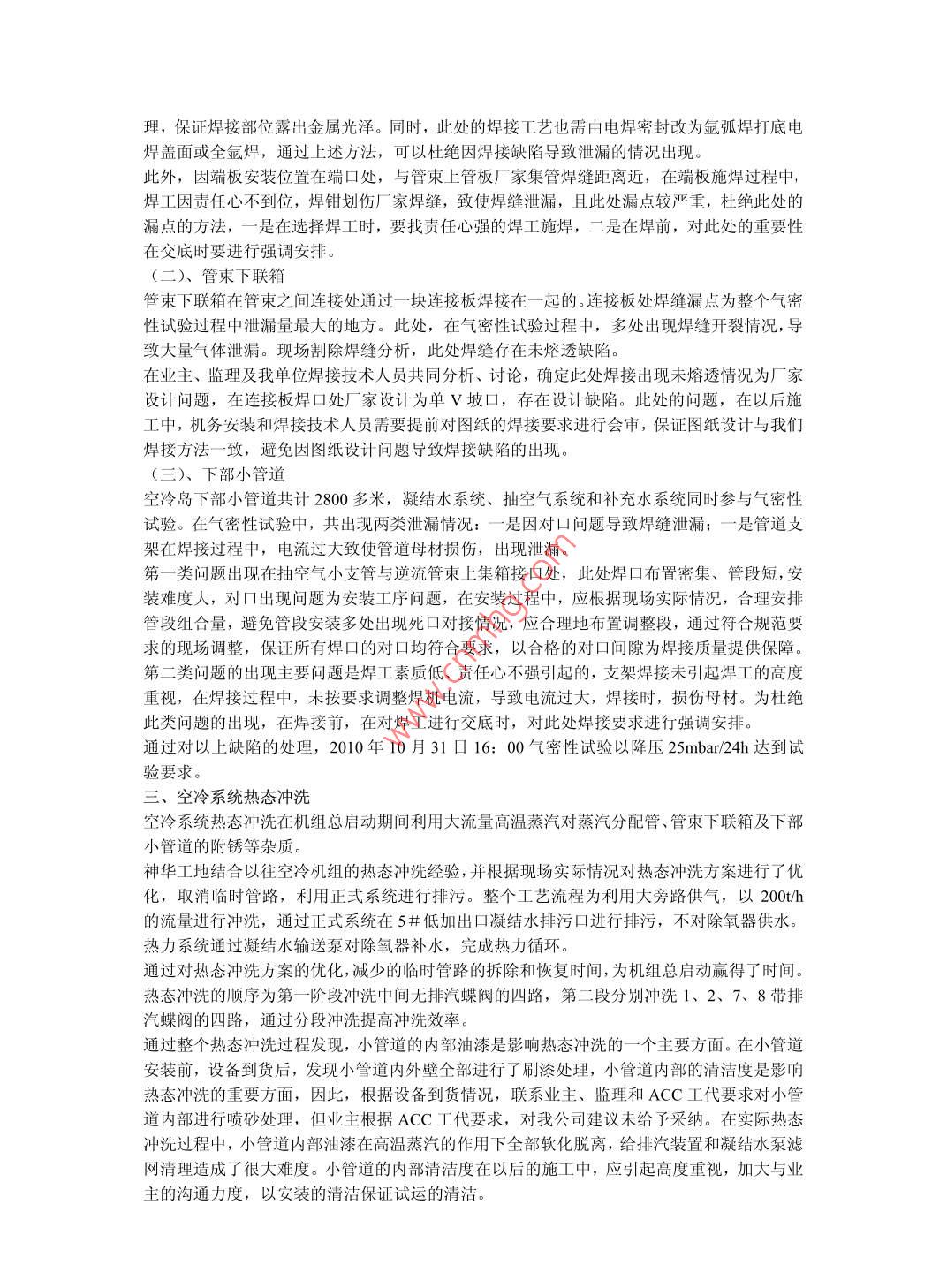

空冷系統調試于春亮中國能源建設集團江蘇省電力建設第一工程公司摘要空冷系統調試內容分為冷態沖洗、氣密性試驗和熱態沖洗三個階段,針對新疆神華米東電廠空冷系統在上述三個階段中存在的問題進行分析總結,以對以后的空冷系統安裝、調試提供借鑒。關鍵詞:空冷;調試;安裝;沖洗中圖分類號:N945文獻標識碼:A新疆米東熱電廠2×300MW機組工程空冷凝汽器采用斯必克斯冷卻技術(北京)有限公司生產的機械通風直接空冷系統(ACC),2號空冷島自2010年5月20日至2010年10月8日,上部設備全部安裝完成,于2010年10月18日開始調試,現對在調試過程進行中的經驗進行匯總并對出現的問題進行綜合分析。冷態沖洗為保證空冷系統的內部清潔度,減少熱態沖洗對整套機組總啟動時間的影響,在蒸汽分配管人孔門封閉前,對空冷系統進行冷態沖洗。因沖洗部分為機組汽水系統,所以在水源選擇上需用除鹽水,結合現場實際情況,在空冷島下部凝結水儲水箱處接一臨時管路,同時,考慮蒸汽分配管標高為45米,因此在臨時管路上又增加了一臺凝結水補充水水泵,保證沖洗水具備足夠的壓頭,以提高沖洗效果。在整個沖洗過程中,人員進入蒸汽分配管內部,利用消防水帶將除鹽水引入。通過除鹽水將蒸汽分配管、管東集管、管束下聯箱及下部小管道內部殘留的附銹、焊渣和沙粒沖洗岀來,再經臨時排污管道排至系統外部。為保證沖洗效果,現場結合管束下聯箱凝結水收集口布置位置,沖洗順序為先從兩側開始沖洗,再調整到中間,以減少雜物在管束下集箱的存留自2010年10月18日至10月22日,整個空冷系統冷態沖洗完成,通過目測每列的沖洗水樣,水質澄清、無雜質。二、氣密性試驗空冷杋組的真空嚴密性是衡量空冷島安裝質量的一項重要指標,在整個安裝階段完成以后,需對空冷系統進行整體氣密性試驗?？绽湎到y全部安裝完成以后,所有正式設備已全部安裝到位,其中對氣密性試驗影響最大的防爆門也已安裝到正式系統中,為保證防爆門的完好性,因此氣密性試驗的壓力變化必須嚴格控制在結合現場的情況下,并根據整個機組的調試進程,空冷系統氣密性試驗的氣源選擇為廠房檢修用壓縮空氣,在進氣管路上設置有二個截止閥和一個排氣閥,以提高壓力控制的準確性。同時,在進氣管路上和空冷島上部抽空氣管路上安裝兩塊精密壓力表,保證整個空冷系統壓力值在試驗要求范圍(不超過0.03MPa)以?xún)?。?010年10月23日至10月31日整個氣密性試驗過程中,共計査找出77個漏點?，F對漏點情況進行綜合分析,以對以后的空冷島安裝提供借鑒。(一)、蒸汽分配管所有空冷系統的漏點,主要集中在蒸汽分配管的端板焊縫處。蒸汽分配管端板為δ=8mm的鋼板,布置在逆流管束兩側,起到密封隔離作用。此處存在安裝位置狹小、施工空間緊湊的特點,在端板安裝到位,在除銹過程中,打磨不徹底,導致焊接岀現氣孔缺陷,而且在焊接過程中,清根不徹底,出現了夾渣焊接缺陷。氣孔、夾渣焊接缺陷有岀現,導致在端板焊縫處岀現大量漏氣點。為杜絕此部位漏氣點的出現,在以后安裝過程中,首先,在端板安裝之前,對端板接口處及管朿上管板處進行打磨處理,保證焊接部位露岀金屬光澤。同時,此處的焊接工藝也需由電焊密封改為氬弧焊打底電焊蓋面或全氬焊,通過上述方法,可以杜絕因焊接缺陷導致泄漏的情況出現。此外,因端板安裝位置在端口處,與管朿上管板廠家集管焊縫距離近,在端板施焊過程中焊工因責任心不到位,焊鉗劃傷廠家焊縫,致使焊縫泄漏,且此處漏點較嚴重,杜絕此處的漏點的方法,一是在選擇焊工時,要找責任心強的焊工施焊,二是在焊前,對此處的重要性在交底時要進行強調安排。(二)、管束下聯箱管束下聯箱在管東之間連接處通過一塊連接板焊接在一起的。連接板處焊縫漏點為整個氣密性試驗過程中泄漏量最大的地方。此處,在氣密性試驗過程中,多處岀現焊縫開裂情況,導致大量氣體泄漏?，F場割除焊縫分析,此處焊縫存在未熔透缺陷。在業主、監理及我單位焊接技術人員共同分析、討論,確定此處焊接岀現未熔透情況為廠家設計問題,在連接板焊口處廠家設計為單ⅴ坡口,存在設計缺陷。此處的問題,在以后施工中,機務安裝和焊接技術人員需要提前對圖紙的焊接要求進行會(huì )審,保證圖紙設計與我們焊接方法一致,避免因圖紙設計問題導致焊接缺陷的出現。(三)、下部小管道空冷島下部小管道共計2800多米,凝結水系統、抽空氣系統和補充水系統同時參與氣密性試驗。在氣密性試驗中,共岀現兩類泄漏情況:一是因對口問題導致焊縫泄漏;一是管道支架在焊接過程中,電流過大致使管道母材損傷,岀現泄漏第一類問題岀現在抽空氣小支管與逆流管朿上集箱接口處,此處焊口布置密集、管段短,安裝難度大,對口出現問題為安裝工序問題,在安裝過程中,應根據現場實際情況,合理安排管段組合量,避免管段安裝多處出現死口對接情況,應合理地布置調整段,通過符合規范要求的現場調整,保證所冇焊口的對口均符合要求,以合格的對口間隙為焊接質量提供保障第二類問題的出現主要問題是焊工素質低、責任心不強引起的,支架焊接未引起焊工的高度重視,在焊接過程中,未按要求調整焊機電流,導致電流過大,焊接時,損傷母材。為杜絕此類問題的岀現,在焊接前,在對焊工進行交底時,對此處焊接要求進行強調安排。通過對以上缺陷的處理,2010年10月31日16:00氣密性試驗以降壓25mbar/24h達到試驗要求空冷系統熱態沖洗空冷系統熱態沖洗在杋組總啟動期間利用大流量高溫蒸汽對蒸汽分配管、管朿下聯箱及下部小管道的附銹等雜質神華工地結合以往空冷機組的熱態沖洗經驗,并根據現場實際情況對熱態沖洗方案進行了優化,取消臨時管路,利用正式系統進行排污。整個工藝流程為利用大旁路供氣,以200th的流量進行沖洗,通過正式系統在5#低加出口凝結水排污口進行排污,不對除氧器供水。熱力系統通過凝結水輸送泵對除氧器補水,完成熱力循環。通過對熱態沖洗方案的優化,減少的臨時管路的拆除和恢復時間,為機組總啟動贏得了時間。熱態沖洗的順序為第一階段沖洗中間無排汽蝶閥的四路,第二段分別沖洗1、2、7、8帶排汽蝶閥的四路,通過分段沖洗提高沖洗效率通過整個熱態沖洗過程發現,小管道的內部油漆是影響熱態沖洗的一個主要方面。在小管道安裝前,設備到貨后,發現小管道內外壁全部進行了刷漆處理,小管道內部的清潔度是影響熱態沖洗的重要方面,因此,根據設備到貨情況,聯系業主、監理和ACC工代要求對小管道內部進行噴砂處理,但業主根據ACC工代要求,對我公司建議未給予采納。在實際熱態沖洗過程中,小管道內部油漆在高溫蒸汽的作用下全部軟化脫離,給排汽裝置和凝結水泵濾網清理造成了很大難度。小管道的內部清潔度在以后的施工中,應引起高度重視,加大與業主的溝通力度,以安裝的清潔保證試運的清潔以上為空冷系統整個調試階段的各個方面,通過對調試過程的分析總結,對出現問題進行歸納整理,在以后的施工和調試中給予重視和借鑒,以提高空冷系統的整體安裝調試水平。參考文獻:1、《直接空冷系統設計、安裝調試、運行控制及性能驗收》;內蒙古電力技術;2011年第4期2、《直接空冷汽輪機附屬系統調試中遇到的問題及處理》:電力建設;2011年05期。3、《火力發電廠汽水管道設計技術分析》:科技創(chuàng )新導報;2010年14期《直接空冷系統的調試及建議》;華北電力技術;2004年05期。
