不同煤真空熱解過程中氣態產物的在線分析

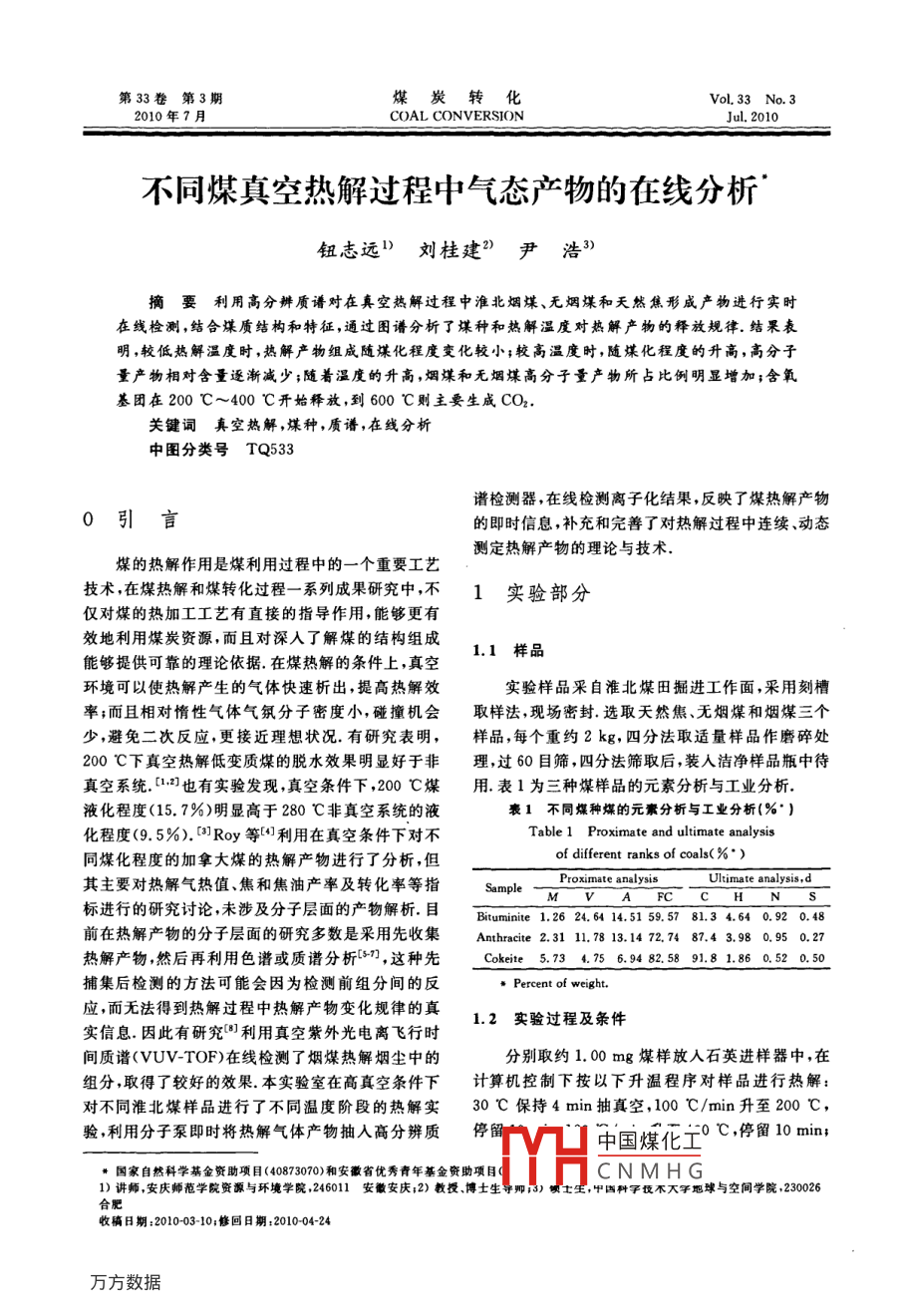

第33卷第3期煤炭轉化Vol 33 No. 32010年7月COAL CONVERSIONJul.2010不同煤真空熱解過程中氣態產物的在線分析鈕志遠》劉桂建2尹浩3摘要利用高分辨質譜對在真空熱解過程中淮北煙煤、無煙煤和天然焦形成產物進行實時在線檢測,結合煤質結構和特征,通過圖譜分析了煤種和熱解溫度對熱解產物的釋放規律.結果表明,較低熱解溫度時,熱解產物組成隨煤化程度變化較小;較高溫度時,隨煤化程度的升高,高分子量產物相對含量逐漸減少;隨著溫度的升高,煙煤和無煙煤高分子量產物所占比例明顯增加;含氧基團在200℃~400℃開始釋放,到600℃則主要生成CO2關鍵詞真空熱解,煤種,質譜,在線分析中圖分類號TQ533譜檢測器,在線檢測離子化結果,反映了煤熱解產物0引言的即時信息,補充和完善了對熱解過程中連續、動態測定熱解產物的理論與技術煤的熱解作用是煤利用過程中的一個重要工藝技術,在煤熱解和媒轉化過程一系列成果研究中,不1實驗部分僅對煤的熱加工工藝有直接的指導作用,能夠更有效地利用煤炭資源,而且對深入了解煤的結構組成能夠提供可靠的理論依據在煤熱解的條件上,真空1.1樣品環境可以使熱解產生的氣體快速析出,提高熱解效實驗樣品采自淮北煤田掘進工作面,采用刻槽率;而且相對惰性氣體氣氛分子密度小,碰撞機會(huì )取樣法,現場密封.選取天然焦、無煙煤和煙煤三個少,避免二次反應,更接近理想狀況.有研究表明,樣品,每個重約2kg,四分法取適量樣品作磨碎處200℃下真空熱解低變質煤的脫水效果明顯好于非理,過60目篩,四分法篩取后,裝人潔凈樣品瓶中待真空系統.2也有實驗發現,真空條件下,200℃煤用表1為三種煤樣品的元素分析與工業分析液化程度(15.7%)明顯高于280℃非真空系統的液表1不同煤種煤的元素分析與工業分析(%”化程度(9.5%).3Roy等利用在真空條件下對不Table 1 Proximate and ultimate analysis同煤化程度的加拿大煤的熱解產物進行了分析,但of different ranks of coals(%.)其主要對熱解氣熱值、焦和焦油產率及轉化率等指Proximate analysisUltimate analysis, d標進行的研究討論,未涉及分子層面的產物解析.目Bituminite1.2624.6414.5159.5781.34.640.920.48前在熱解產物的分子層面的研究多數是采用先收集 Anthracite2.3l1.7813.14727487.43.980.950.27熱解產物,然后再利用色譜或質譜分析,這種先 Cokeit5.734.756.9482.5891.81.860.520.50捕集后檢測的方法可能會(huì )因為檢測前組分間的反應,而無法得到熱解過程中熱解產物變化規律的真實信息因此有研究利用真空紫外光電離飛行時1.2實驗過程及條件間質譜( VUV-TOF)在線檢測了煙煤熱解煙塵中的分別取約1.00mg煤樣放入石英進樣器中,在組分,取得了較好的效果.本實驗室在高真空條件下計算機控制下按以下升溫程序對樣品進行熱解:對不同淮北煤樣品進行了不同溫度階段的熱解實30℃保持4min抽真空,100℃/min升至200℃驗,利用分子泵即時將熱解氣體產物抽入高分辨質停中國煤化工0℃,停留國家自然科學基金資助項目(40873070)和安徽省優秀青年基金資助項目CNMHG1)講師安慶師范學院資源與環境學院,246011安徽安慶;2)教授博土生導卿5中國科字不大手地球與空間學院,230026合肥收稿日期:201003-10修回日期:20100424煤炭轉化2010年100℃/min升至600℃,停留10min,總計39.7min利用分子泵即時將熱解氣體產物抽入高分辨質譜檢測器,經離子化,得到混合物質荷(質量/電荷)比的質譜圖,根據精確質量數對熱解產物進行定性分析,通過總離子流量圖峰強度進行半定量分析實驗在中國科學技術大學合肥微尺度物質科學systemproceas syste國家實驗室完成.實驗裝置見圖1.熱解體系真空度控制在7.34ePSI(0.5e-MPa)以下.質譜型號圖1熱解實驗裝置和工作條件見表2.Fig 1 Device of pyrolysis experiment表2質譜測試條件Table 2 Parameter of mass spectrographModelMass range/Da1/z deviation/SensitivityAccuracy/Micromass250El(70 ev)1500El:l pg HCB>5000FwHM·)Full wave at half maximum.1.3質量控制空白實驗只檢測到背景物質以及少量空氣的分50010001500200025.003000350040004500子離子峰,滿足真空度小于7.34e-PsI的實驗要求同一樣品的5次重復實驗結果分子離子峰強度差距最大不超過9%.以上結果表明,實驗數據精確500100015002000250030003500可靠,為本次研究和分析提供了保障Time/min2結果與討論2.1不同煤化程度對熱解產物的影響圖2熱解總離子流量煤化程度能反映煤組成和結構,隨煤化程度的Fig.2 Total amount of ion vs. time in different samples升高,煤中含水量減少,羧基、羥基和羰基等含氧基團大量減少,煤中脂肪和脂環化合物減少,芳構化程可能是吸附在煤樣品微孔隙內部的氣體分子或憑借度升高,到無煙煤階段,氫含量開始迅速降低°,因較弱化學鍵或范德華力鏈接在煤大分子結構上的有此不同變質程度的煤,在熱解過程中其產物會(huì )有不機基團.此前文獻[11,12]報道了200℃左右弱氫鍵同的釋放規律姚昭章等0利用非等溫熱重分析法及非共價鍵結合的分子相析出,本實驗現象是對這對不同煤化程度的樣品進行了動力學參數研究,發一結論很好的證明現不同煤化程度煤的熱解特征溫度、活化能和失重在600℃時,總離子流量煙煤最大,天然焦最速率等參數都有明顯不同小,也就是說,隨煤化程度的升高逐漸減小.這主要實驗分別對淮北煙煤、無煙煤和天然焦三種煤是由于煤化程度高,芳構化和交聯程度也高,分子結樣進行了真空熱解分析,得到三種煤的熱解總離子構更加穩定,天然焦是高溫熱液侵入形成的,已經經流量,結果見圖2.圖2中每種煤樣形成的三個峰從歷了高溫作用,所以高溫下產生的熱解產物最少左到右依次是熱解溫度為200℃,400℃和600℃三個溫度下三種煤樣熱解釋放主要的分子和離時形成的總離子流量峰由圖2可知,200℃下三種子的笛?而圖A由圖A可以看出,200℃煤樣的離子峰差別不大,同時200℃下三個峰的質和4中國煤化工值的大小趨勢相譜圖(見第7頁圖3)也極為相似,可以認為,200℃似CNMHG主要氣體組成相熱解釋放的產物與煤化程度關系不大,這部分產物似,也就是說,較低溫度下煤化程度對主要熱解氣體第3期鈕志遠等不同煤真空熱解過程中氣態產物的在線分析產物組分的影響不大,熱解不破壞煤的主要分子結烯烴分子,這與煤化程度越高氫含量變小是一致的構但在600℃時,隨著煤化程度的升高,熱解產物中富氫基團逐漸減少,即產物的飽和度降低,如圖42.2不同熱解溫度階段對熱解產物的影響中C2H一和C3H一等烷基以及C4H8和CH1o等熱解溫度的不同顯然會(huì )影響熱解產物的釋放690710。LW23350100150200250300350400450500550600A62數4!00150200250300350400450690709e3863558100150200250300350400450500550600650700圖3天然焦和無煙煤及煙煤在200℃時的熱解質譜Fig 3 Mass spectrograms of cokeite, anthracite and bituminite at 200 c⊥△Cr入8334335手圖4不同煤熱解過程中產生的主要分Fig 4 Distribution of main groups during pyrolys中國煤化工A1,A2,A3-200℃;B1,Bz,B2-400℃CNMHGAL, B1, Cr--Cokeiter At, B2, C2-Anthracitei A,, B,, C3-Bituminte煤炭轉化2010年煤分子中不同的結構和化學鍵在相應的溫度下斷程度降低,高分子量產物也逐漸增大高溫提供的能裂,生成不同的熱解產物文獻[13]報道煤中弱氫鍵量是熱解發生的動力在預熱至150℃~200℃時斷裂[1,接近400℃時煤中的含氧基團含量與煤化程度有關,隨煤化C-C鍵開始斷裂,其中芳環間的橋鍵最先斷裂,生程度的降低而增大5,但并不影響較低溫度下熱解成一CH2和一O等自由基基團.014因此不同溫產物的組成(見第2.1節),溫度則成為影響熱解產度下總離子流量和各官能團在熱解過程中的變化也物組成的最重要因素.這些含氧官能團在不同條件各不相同下熱解為不同的產物.趙麗紅等10研究了情性氣體本實驗中從200℃,400℃,600℃不同的溫度下煤熱解過程中氣態產物的分布發現在200℃時階段熱解產物的總離子流(見圖2)可以看出,200℃CO開始析出,700℃達到最高,主要來源于酚羥基時三種煤樣的總離子流量相似,煙煤和無煙煤均隨及醚鍵的斷裂;CO2則在400℃左右析出量最大著溫度的升高總離子流量逐漸增大,將圖4中的主600℃以后CO2析出較少;但并未給出生成的含氧要分子離子按質量數范圍分為M<150,150400三段,并根據三段范圍中分子離可能是孔隙中吸附氣體及熱解早期的脫羧反應生成子的質譜響應值作圖5由圖5可以看出,隨著溫度的,但此溫度下沒有檢測到含氧基團的生成,400℃則檢測到大量的含氧基團,600℃時又檢測不到,但有大量的CO2出現,說明除羧基外含氧基團的生成在200℃~400℃左右開始,600℃左右這些含氧基團斷裂生成CO2,始終未檢測到CO,說明CO可能是CO2二次反應的產物圖5不同溫度下熱解產物不同質量段分子離子響應值分布3結論Fig. 5 Distribution of groups of three rank1)在200℃時,煤樣熱解主要釋放的是吸附在of molecular weight煤樣品微孔隙內部的氣體分子或憑借較弱化學鍵或A1,A2,A3-200℃;B1,B2,B3-400℃;C1,CtC1600C:A. Bi. C1-Cokeite: Az, B2, C2-Anthraciter范德華力鏈接在煤大分子結構上以脂肪烴為主的有A3, B,, C3-Bituminte機基團2)在200℃和400℃時,相同溫度下三種煤樣的升高,煙煤和無煙煤熱解產物中高分子量產物相熱解氣體組成相似;在600℃時氣體產物隨著煤化對含量明顯增加,天然焦則先增大后減小,400℃時程度的升高而減少,尤其富氫的烷基和烯基逐漸減最高,這可能是因為200℃和400℃時的熱解不會(huì )少,高分子量產物逐漸減少破壞煤主要分子結構(見第2.1節);600℃時,煙煤3)隨著溫度的升高,煙煤和無煙煤高分子量產和無煙煤分子結構開始劇烈裂解,形成大量高質量物明顯增加,高溫提供的能量是熱解產生的動力除數分子離子,天然焦則因為分子結構穩定產物生成羧基外含氧基團的生成在200℃~400℃左右開的高質量數分子離子較少;另外,600℃時隨著煤化始,600℃左右含氧基團斷裂生成CO2C1] Schafer H NS. Pyrolysis of Brown Coals( I ) Decomposition of Acid Groups in Coals Containing Carboxyl Groups in the Acidms[門.Fuel,1979,58(9):667-67[2] Schafer H N S. Pyrolysis of Brown Coals( l ), Effect of Cation Content on the Gaseous Products Containing Oxygen fromYallourn cog[].Fue,1980,59(5):295-301[3 Mahidin, Ogaki Y, Usui H et aL. The Advantages of Vacuum- treatment in the Thermal Upgrading of Low-rank Coals on theImprovement of Dewatering and Devolatilization[ J]. Fuel Processing中國煤化工[4] Roy C Hebert M, Kalkreuth Weal Conversion Characteristics of[.Fuel1998,77(3):197208.CNMHGySS Teatment[5] Hu Haoquan, Zhou Qiang, Zhu Shengwei et al. Product Distribution and Sulfur Behavior in Coal Pyrolysis[J]. Fuel Processing第3期鈕志遠等不同煤真空熱解過程中氣態產物的在線分析Technology,2004,85:849-861.[6] Xie Kechang, Lin Jianying, Li Wenying et aL. Formation of HCN and NH, During Coal Macerals Pyrolysis and Gasificationwith CO2[J.Fuel,2005,84(2/3):27-277[7]王鵬,文芳步學朋等.煤熱解特性研究[]煤炭轉化,2005,28(1):813.Combustion with a Vacuum Ultraviolet Photoionization Aerosol Time-of-flight Mass Spectrometer[J]. Science of the TotalEnvironment,2009,407:1193-1199.[9] Borrego A G, Marban G, Alonso M J G et al. Maceral Effects in the Determination of Proximate Volatiles in Coals[J]. Energyand Fuel,2000,14:117-126.[10]姚昭章韓水霞不同煤化程度煤的熱解動力學參數[門].煤化工,1994(2):3440.[11] Miura K, Mae K, Sakurada K et al. Flash Pyrolysis of Coal Following Thermal Pretreatment at Low Temperature[J]. Energyand Fuels,1992,6(1):16-21.[12] Solomon P R, Serio M A, Suuberg E M. Coal Pyrolysis: Experiments, Kinetic Rates and Mechanisms[]. Progress in Energyand Combustion Science, 1992. 18(2):133-220[13] Miura K, Mae K, Sakurada K et al. Flash Pyrolysis of Coal Following Thennal Pretreatment at Low Temperature[J]. Energyand Fuels,1992,6(1):16-21.[14] Saxena S C. Devolatilizatin and Combustion Characteristics of Coal Particles[J]. Progress in Energy and Combustion Science1990,16(1);55-94[15]朱學棟,朱子彬,韓崇家等.煤的熱解研究(Ⅲ):煤中官能團與熱解生成物[J.華東理工大學學報,200,26(2):14-17[16]趙麗紅,郭意卿馬青蘭煤熱解過程中氣態產物分布的研究[].煤炭轉化,2007,30(1):5-9.[17]薛翦,邱實,尹浩等.真空條件下高分辯質譜對不同煤質熱解釋放CO2分析[火災科學,2007,16(2):67-71REAL-TIME ANALYSIS OF ORGANIC MATTER RELEASED DURINGPYROLYSIS OF COAL WITH DIFFERENT RANK BY HIGHRESOLUTION MASS SPECTROMETER UNDERⅤ ACUUM CONDITIONNiu Zhiyuan Liu Guijian and Yin Hao(School of Resources and Environmental Science, Anqing Teacher's College, 246011Anging, Anhui; School of earth and Space Sciences, University ofScience and Technology of China, 230026 Hefei)aBSTRaCt High resolution mass spectrometer is applied in on-line analysis of organic mat-ter released during pyrolysis of coal with different rank from Huaibei coalfield under vacuum con-dition. The result shows that during 200 C-400 C, the component of compounds released bycoals with different rank is similar, while the relative content of high molecular weight com-pounds decreases with increasing of coal rank at 600 C, The trend is also found that the ratio ofaromatic hydrocarbons between high molecular weight and low molecular ones decreases with in-creasing of coal rank. As temperature increases, high molecular weight compounds of anthraciteand bituminite greatly increase. Oxygen groups in coal start to crack during 200 C-400 C andturn into CO2at600℃KEY WORDS pyrolysis under vacuum condition, rank of coal, mass spectrometer, on-lineanalysIs中國煤化工CNMHG
