為什么在CAD中顯示成了科學計數法？

網上有不少人問類似問題，為什么在CAD中我輸入點坐標4682408669，62903003699，狀態欄卻顯示為了4.6824E+10，6.2903E+10?
這個并沒有錯，CAD只是換了一種數字的顯示方式，使用了科學計數法。CAD到底在什么狀態下會(huì )將數字用科學計數法來顯示呢？這個在不同的地方顯示是不一樣的，如圖所示。

在底部狀態欄顯示的坐標長度顯示是12位，當我們的數字的位數，其實應該說數值的字數（小數點前后的數字+小數點）超過13個時，就會(huì )顯示科學計數法。動態輸入顯示極軸時顯示的長度值也只能有12位。
特性面板和動態輸入的坐標輸入框中則可以顯示16位，這個跟狀態欄又有所不同，也就是可以一直顯示到小數點前16位，如果前面位數比較多，小數點后面的數字會(huì )被擠掉，也就是大于1E+16以上的數字才會(huì )顯示為科學技術法。
查詢LI所列出的圖形參數也有類似的限制，只是不同版本限制不同，低版本有的是13位，但到了高版本也變成跟特性面板類似的16位了。
其他CAD軟件的限制也不相同，比如浩辰CAD就可以在狀態欄顯示16位，所以到底限制多少位你可以試一下就知道了。

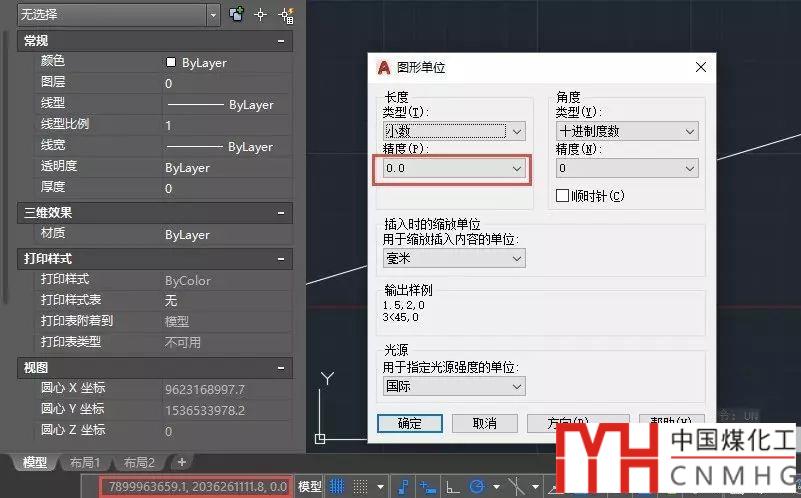

4682408669，62903003699這樣的坐標只有10位，我們怎么能讓狀態欄不顯示成科學計數法呢，其實很簡單，我們只需要輸入UN回車，打開單位對話框，將精度設置為保留小數點后一位，這樣的數字就不會(huì )顯示成科學計數法了。

除了因為位數或字數超過限制被動顯示成科學計數法外，如果有需要的話，我們可以主動設置為顯示科學計數法，在單位UN對話框中將單位設置成科學計數法，所有數值就會(huì )都用科學計數法來顯示，如下圖所示。

單位對話框中設置的是圖中各處顯示數值的單位，標注并不受這個單位的控制，標注默認也可以支持16位，大于1E+16后就會(huì )用科學計數法顯示，不過這樣的數值在常規繪圖中不會(huì )遇到。當然，如果需要的話在標注樣式的主單位選項卡中我們也可以直接將單位格式設置為科學計數法。

當數值顯示為科學計數法的時候不要覺得奇怪，更應該注意的是這么大的坐標是否是你需要的，如果不是你需要的，說明出現了異常的坐標值，反倒要注意了，因為有些圖紙中坐標值達到10的30次方甚至10的99次方，這樣的圖紙中CAD的圖形繪制和編輯都會(huì )出現一些異常。
