CAD延長線捕捉怎么用？

延長線捕捉也跟平行捕捉一樣，用的人很少，很多初學者也不知道怎么用，這里給大家簡單介紹一下，看看平時是否用得上。

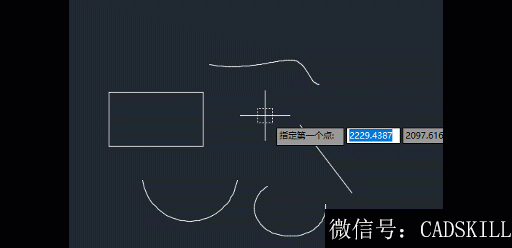

延長線捕捉可以捕捉到直線、圓弧、橢圓的延長線，然后可以直接輸入長度或用光標單擊確定點的位置，下面看看延長線捕捉的操作。

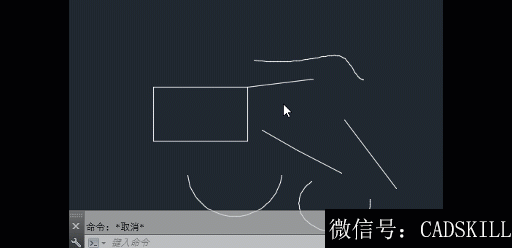

上面的曲線是樣條曲線，樣條曲線是無法捕捉延長線的。

延伸線的快捷鍵是EXT，這個比較特殊，跟拉伸EXTRUDE的快捷鍵EXT是一樣的。如果不執行任何命令時，在捕捉右鍵菜單中選擇其他捕捉方式時，如端點、交點等時會(huì )提示未知命令，而選擇延長線時卻會(huì )調用拉伸命令。因此要注意，對象捕捉必須在繪圖或修改命令在提示定位點的時候才能使用。

上面簡單介紹了延長線的操作和操作的注意事項，
