CAD進階練習圖（三）

這張圖關鍵是已知條件的a和2a這個兩倍的關系，另外注意AB兩條圓弧的圓心都在右側的直角邊上，這個相切條件可以在用三點畫圓的時候捕捉直角邊的垂點。圓弧C與底邊相切，可以直接用起點、端點、方向來繪制。

可以自己畫一下，如果不會(huì )，可以再看一下答案和動圖。

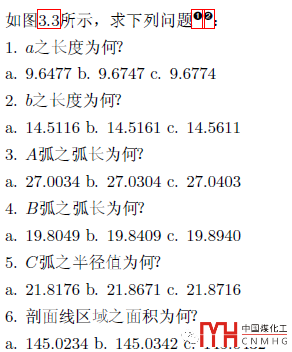

答案：

a長度：9.6774

b長度：14.5161

A弧長：27.0403

B弧長：19.8940

C半徑：21.8176

填充面積：145.0432

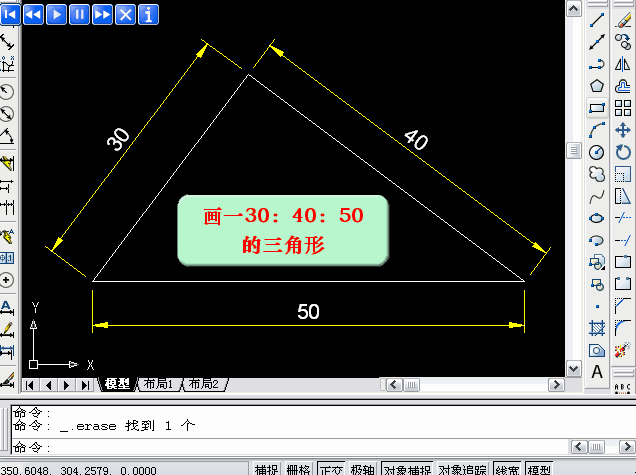

操作動圖如下：

注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！

初學者可以先通過信息的菜單：初學入門>繪圖練習中找到發布的所有帶講解或視頻的二維和三維練習?；螯c(diǎn)這個鏈接打開索引目錄：二維練習圖三維練習圖
