每日CAD問題匯總（2018-8-31）

每天有不少網友在信息和QQ群?jiǎn)?wèn)問題，這里將前一天比較有代表性的問題匯總一下，希望對大家有用!

一、打開圖紙經常出現缺字體，是否能設置自動替換的字體？

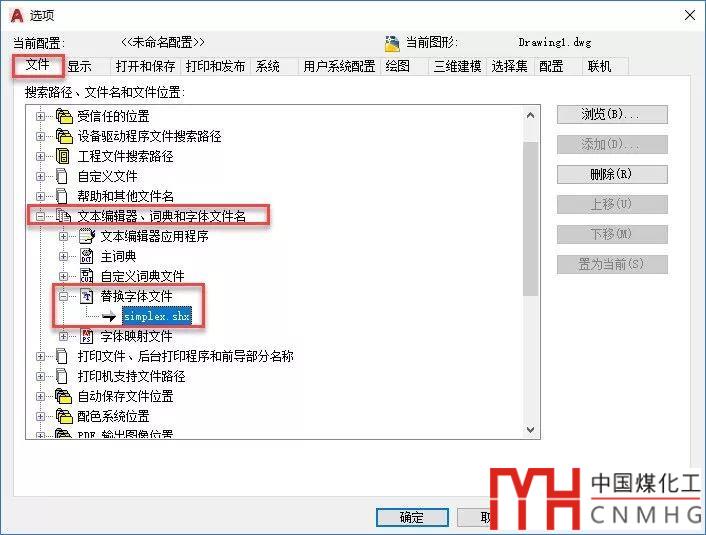

答案是肯定的，首先CAD本身就設置了替換字體，但這個字體只針對常規字體（小字體），在選項對話框中可以修改設置，如下圖所示。

默認的替換字體是simplex.shx，我們也可以將這個替換字體替換成我們常使用的字體，例如TXT.SHX或者tssdeng.shx。

正如前面說的這個字體只能替換小字體，如果缺少大字體，是無法替換的，仍會(huì )提示缺少字體。如果想替換大字體，可以在CAD的支持路徑下的字體映射文件acad.fmp中設置替換的字體。但要想替換的效果比較好，首先要對缺少的字體有一定了解，知道替換什么字體合適。比如說有一批使用相同字體的圖紙，我們可以打開一張圖紙，在文字樣式ST對話框中先手動替換其他字體，查看字體換后的效果，找到合適的替換字體后，然后根據替換情況來設置字體映射文件。詳細介紹請看信息之前發布的文章。

每日一貼——CAD打開圖紙時提示找不到字體怎么辦?

CAD的SHX字體與操作系統的True Type字體有什么不同？

二、布局中的虛擬紙張大小可以調整嗎？

布局為了模擬在紙張上排圖打印的效果，顯示一張虛擬的紙張。但我們插入圖框或者按照圖紙尺寸設置視口后，跟虛擬紙張大小不一樣。

要調整起來很簡單，只要調整布局的頁面設置就可以了?？梢灾苯釉诖蛴υ?huà)框設置好打印機、紙張、窗口框選圖形范圍、設置好比例后單擊”應用到布局“，就可以將頁面設置保存到布局，虛擬紙張也會(huì )根據頁面設置調整到我們需要的大小。也可以在布局標簽右鍵直接新建頁面設置，頁面設置對話框跟打印對話框選項基本相同，不過沒有“應用到布局”按鈕，設置好后直接按確定按鈕就好。

CAD如何讓圖框跟布局的圖紙背景匹配？

每日一貼——CAD打印的基本操作和重要的注意事項

三、布局中如何顯示打印樣式，更好模擬打印效果？

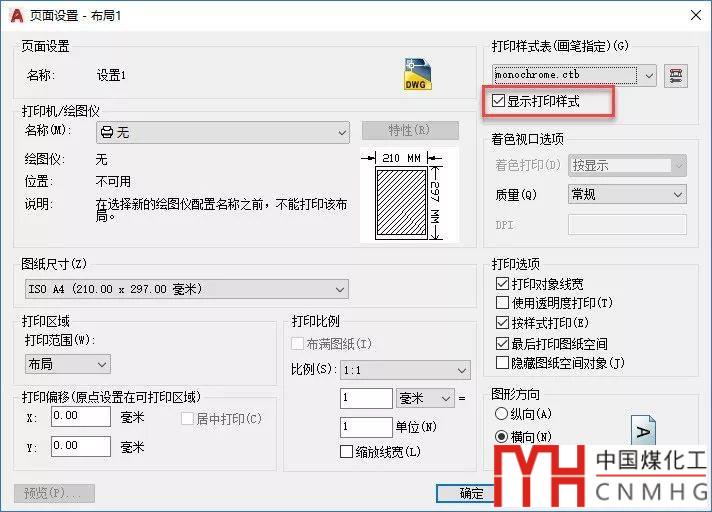

在上面的問題中提到了布局的頁面設置，頁面設置對話框跟打印對話框的另外一個區別就是多一個“顯示打印樣式"的選項，如下圖所示。

勾選此選項并設置好各項參數后，單擊確定按鈕，就可以在布局里顯示打印樣式設置的線寬和顏色等效果，使布局空間顯示效果更接近最終打印的效果。

CAD在布局的圖紙線條顏色全部顯白色或黑色？

四、半徑標注的怎自怎么能改成水平的？

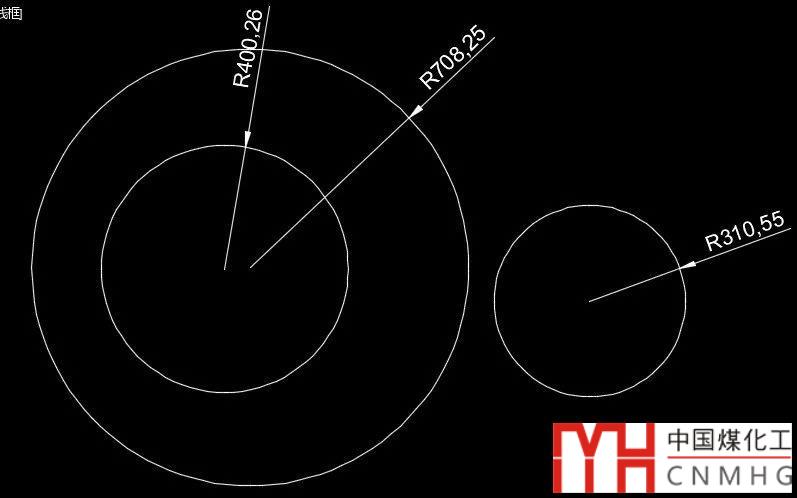

默認狀態下，半徑標注的文字是跟標注線的方向一樣的，文字經常是斜的或豎直的，如下圖所示。

怎么將半徑文字都改成水平方向，如下圖所示呢？

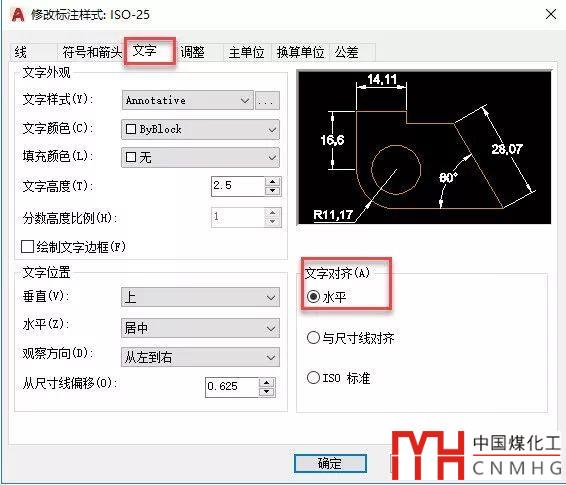

其實這個很簡單，只需要在標注樣式中將文字對齊設置為水平即可，如下圖所示。

上面是今日網友問的幾個比較有代表性的問題，因為之前文章中都講解過類似問題，這里簡單講解并附上相關文章鏈接，希望能幫大家更容易找到答案。

以上技巧適用于A(yíng)UTOCAD及浩辰CAD等類似軟件。
