如果減少CAD文件大??？這些多余的數據如何產生的？

用過CAD的人都知道用清理PU功能可以清理掉一些數據，讓文件變小，有時能圖紙大小減少好幾倍。這些冗余的數據到底是什么？這些數據如何產生的呢？

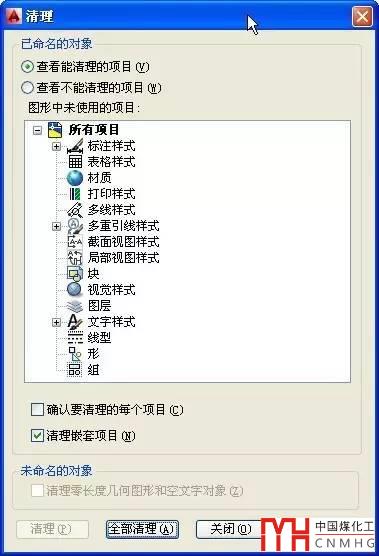

我們執行清理：PURGE（PU）命令，打開清理對話框，就可以知道可清理的數據到底有哪些，如下圖所示。

清理對話框已經告訴我們很清楚了，可清理的圖形包括圖中各種數據定義，例如圖層、文字樣式、標注樣式、線型、圖塊、組等等，除此以外，下面還有一個專門的選項：清理零長度的幾何圖形和空文字對象。

如果軟件檢測圖中某些數據可以被清理，數據項前就會(huì )顯示一個加號，我們可以單擊加號展開，查看可以被清理的數據。如果檢測到圖中有零長度的幾何圖形和空文字對象，這個清理選項才會(huì )被激活。

到底什么樣的數據是多余的可以清理的呢？

簡單地說，當某些數據被定義了但沒有在圖中用到，就是可清理的數據。對于圖層、標注樣式、文字樣式等這些格式大家應該很好理解。比如我們用到一個模板文件或者使用了專業軟件，新建圖中就可能有數個圖層，多個標注樣式，但我們在繪圖中只用到其中一部分，其他沒有用到的就可以被清理。但這些數據占用的空間并不大，除非這些數據異常的多，否則在清理時可以忽略。

通常在可清理數據中占用空間最多的是圖塊。大家通常認為一個圖塊被刪除或炸開后，圖塊就不存在了，因此有很多人為了方便插入和定位整塊圖形，會(huì )將大量圖形定義為塊或復制粘貼為塊，定位完后再將圖塊炸開后進行后續編輯。這種操作方式會(huì )造成圖形文件迅速變大，這種圖塊中圖形非常多，有時甚至是整張圖紙定義成圖塊，而圖塊被炸開后它并沒有消失，輸入插入（I）命令隨時可以插入此圖塊。我們要記?。?strong>圖塊一旦定義，在圖中就會(huì )保存一個圖塊定義，而插入到圖形中我們看到的被稱為”塊參照“，也就是圖塊定義被引用了一次。這樣做的好處是當圖中重復插入同一個圖塊時圖形的大小不會(huì )改變多少。圖塊一旦被定義，無論圖中是否還有此圖塊的參照，在被清理前定義始終存在！只要我們保持良好的習慣，不隨意定義圖塊或復制粘貼為塊，也就不會(huì )有太多多余圖塊，圖紙也就不會(huì )增大很多。

至于零長度圖形和空文字對象在低版本的圖紙中出現得比較多，后來CAD就在清理對話框中加入了這樣的選項。在CAD低版本，如果執行多行文字命令，沒有寫任何文字直接確定，會(huì )生成一個空文字對象，高版本已經不會(huì )有這種問題了。另外，零長度圖形和空文字對象還有可能是一些插件或軟件生成的。這個我遇到過，但次數不多，如果你在清理時發現這個選項被激活了，勾選上就可以了。

CAD中這些常規的冗余數據并不可怕，也好處理，之前我發過的一些文章中提到了一些特殊數據，如DGN數據、注釋性比例、圖層過濾器等，CAD也逐步提供了相應的功能進行處理。如果我們使用的是低版本，沒有提供相應的功能，我們可以用嘗試全選后復制粘貼到新圖或者WBLOCK(W)寫成塊文件的方式來進行清理。

冗余數據產生的原因主要有下面幾個：專業軟件或插件生成的，從其他圖中復制粘貼帶過來的，不太好的繪圖習慣，如果在平時繪圖時關注自己圖中冗余數據的類型和產生的來源，從根本上減少冗余數據產生的可能，我們就沒有必要做清理了。

以上技巧適合于A(yíng)utoCAD、浩辰CAD等通用的CAD軟件。
