OriginPro：氣泡圖--油不如水

因疫情影響，全球油價持續疲軟，有著油不如水，桶比油貴的說法。我們用氣泡圖來看看，油到底有多”便宜“。

• 數據構造

  • 氣泡的大小由各種液體的價格（$/gal）來決定，C列數據

  • 氣泡的位置由一個常數來表示，A、B列數據，其中X 為序號，Y為常數，使得散點在水平方向排列

  • 氣泡的標簽使用坐標軸標簽來表示，C、D列數據



• 繪制圖形

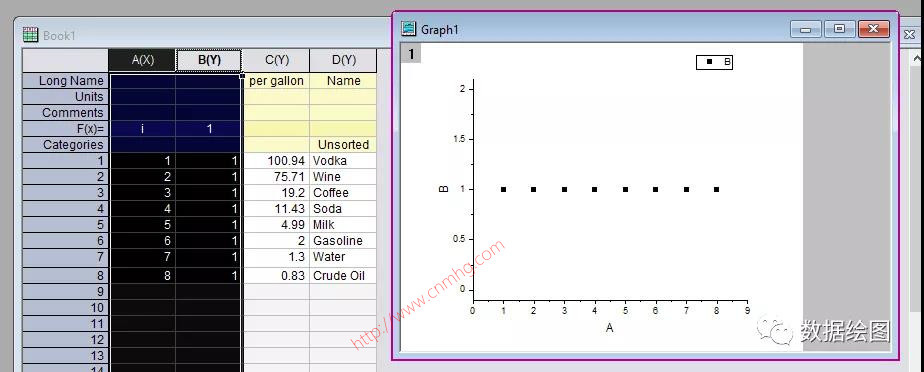

  • 選擇A、B列數據數據，繪制散點圖（Scatter）。



• 格式設置

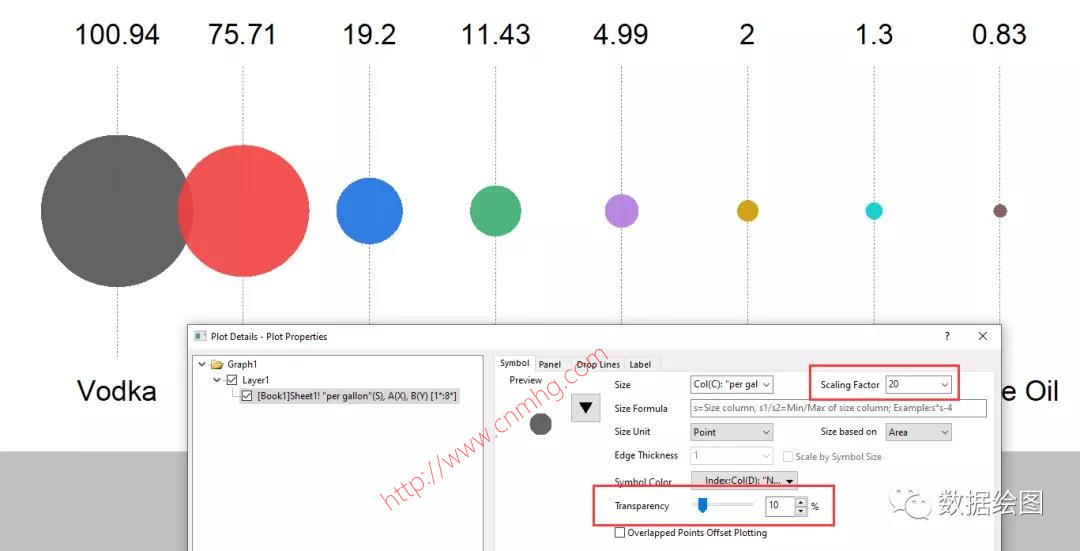

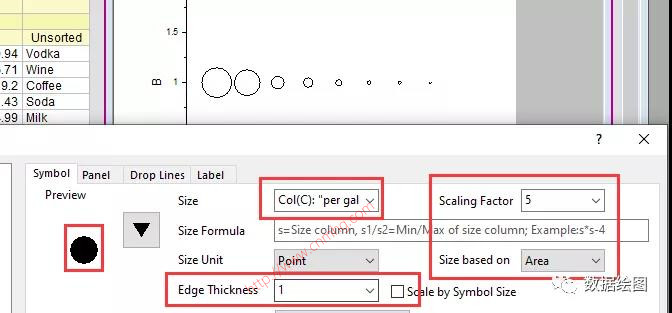

  • 氣泡大小：雙擊散點，打開Plot Properties頁面，將Symbol選為?，Size選為Col(C)，Size based on可選為Area，并調整Scaling Factor至一個合適的值。

  • 氣泡顏色：使用By Points方式，選擇Col(D)來對散點進行填色。



  • 氣泡標簽：使用X軸標簽（Tick Labels）來設定。

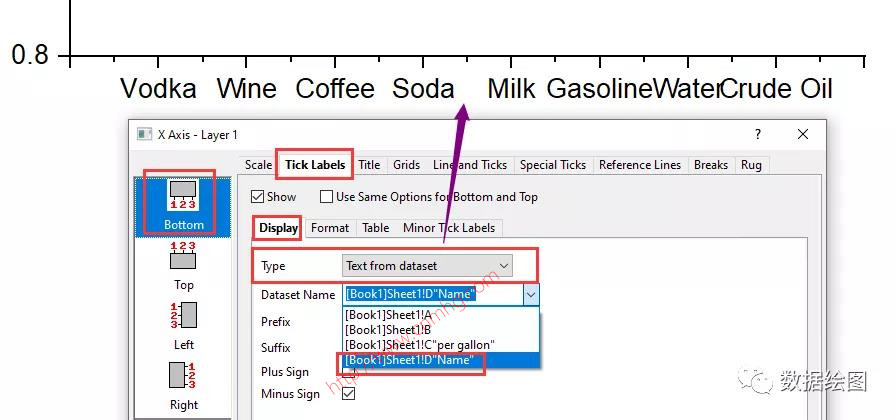

    • 雙擊坐標軸標簽，打開Axis Properties頁面，選中Bottom，將X軸坐標軸的Type選為Text from dataset，Dataset Name選為D列。

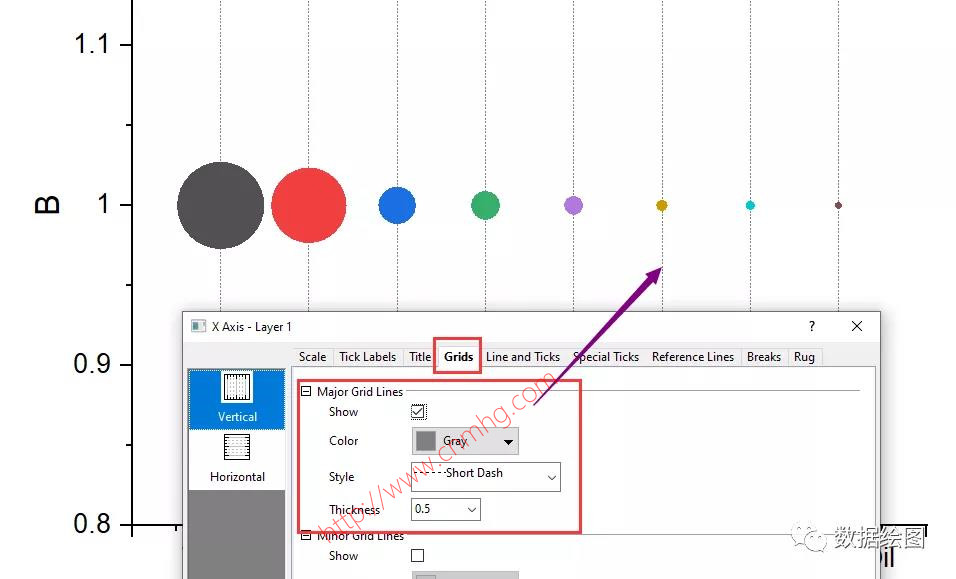

    • 切換到Grids頁面，顯示Major Grids，并進行格式設置。

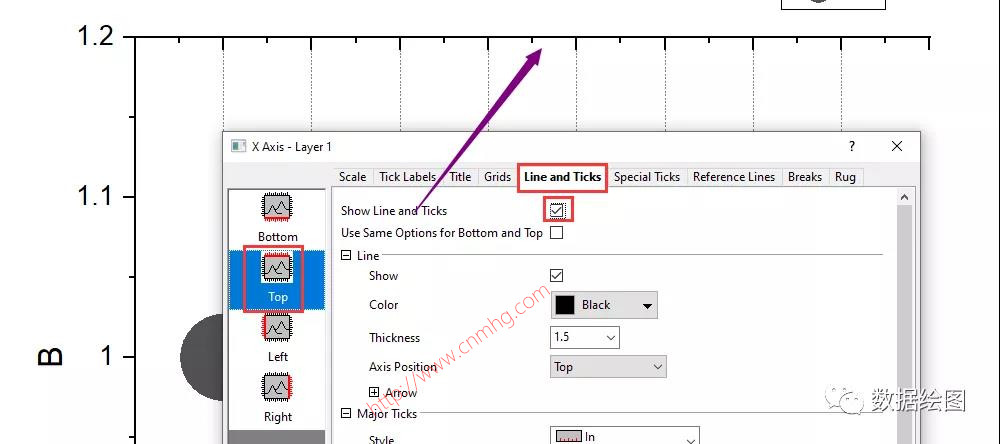

    • 切換到Line and Ticks頁面，將Top選為可見。

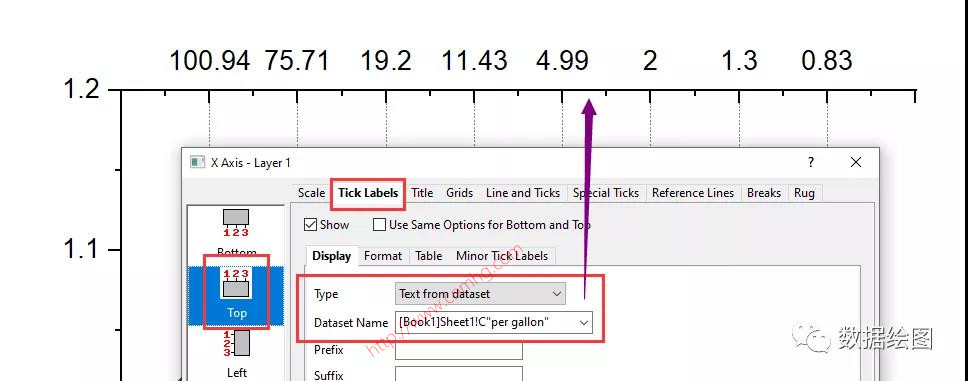

    • 再切換到Tick Labels頁面，將Type選為Text from dataset，Dataset Name選為C列。

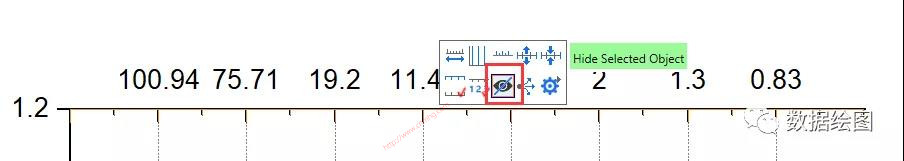

    • 使用浮動工具欄，把坐標軸等部件隱藏起來，只保留氣泡和標簽。



  • 頁面布局：該圖的布局偏扁長，可以將頁面布局的寬度設大一些。

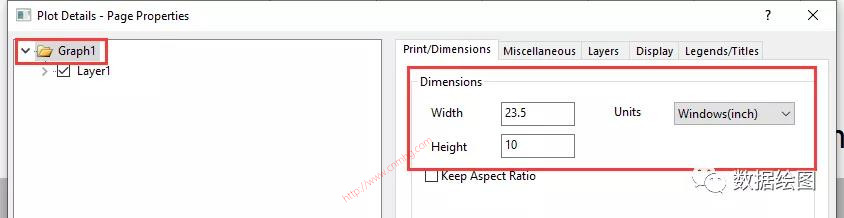

    • 雙擊圖形空白處打開Page Properties頁面，將Dimensions的比例設的寬一些。



    • 單擊激活圖層，使用鼠標*拖動**，調整到合適的長寬比。

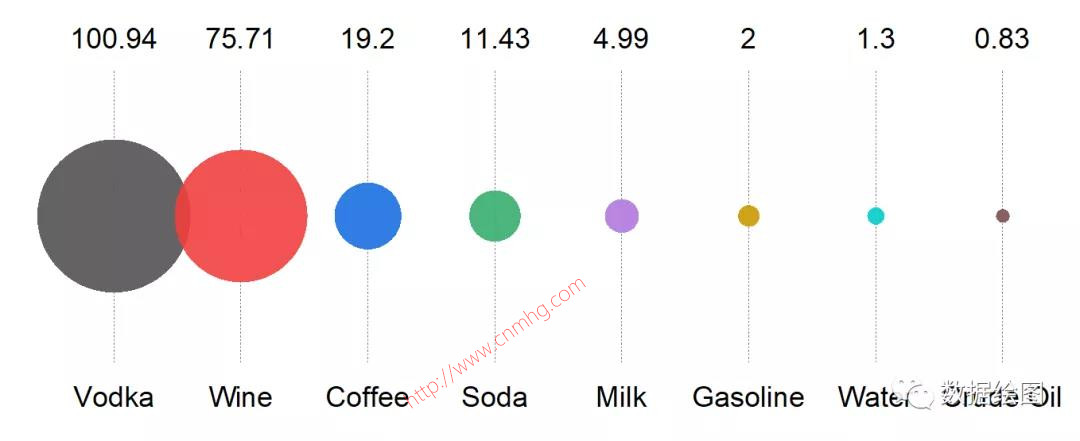

  • 查漏補缺：可以調整氣泡的大小，使得更合理、美觀。



• OK！



所用軟件：OriginLab OriginPro 2020 Beta@Windows 10 pro 。
