OriginPro極坐標氣泡圖
OriginPro極坐標氣泡圖，教程來了！
氣泡圖就是是使用第三個變量來表示氣泡大小的散點圖。這個圖是極坐標系下的氣泡圖，圖形繪制比較簡單，關鍵是構建數據。涉及到使用非角度數據繪制極坐標圖，詳見教程：使用非角度數據繪制極坐標圖【數據繪圖】。
-
數據構建
-

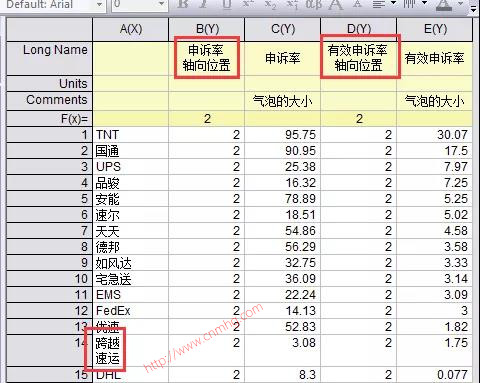

A列：各速遞企業，作為極坐標圖的Theta數據，對于較長的數據，可以使用Ctrl+Enter進行單元格內換行。
-
B和D列：為軸向位置數據，作為極坐標圖的r數據，即氣泡的位置。此處這兩列的數值均設為1，可以根據實際需要進行修改。
-
C和E列：申訴率和有效申訴率，作為氣泡圖的直徑或面積，用于表示氣泡的大小。
-
-
繪制圖形
-
選中B和D兩列，右擊，選擇Plot/Specialized/Polar theta(x) r(y)，繪制極坐圖，默認是Polar Line圖。
-

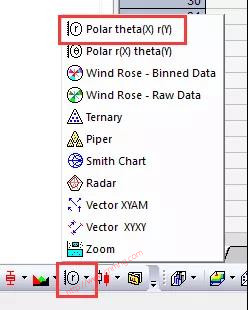

或者使用底布的工具欄中的圖標來繪制圖形，默認是Polar Line圖。
-
或者使用菜單欄里Plot/Specialized/Symbol theta r來繪圖，直接是Polar Symbol圖。
-
-
格式設置
-
雙擊坐標軸，打開Axis Properties對話框，切換到Scale頁面，將Units選為Custom，起止數據設為0到28【本示例文件中共有27行數據，故起止數據設為0-28，根據實際情況而定】。Major Ticks中間隔設為1，即顯示所有的坐標軸數據標簽，本示例為每個快遞企業的名字。
-
切換到Show頁面，將Direction設為Clockwise，Axes Start at選為90度。
-

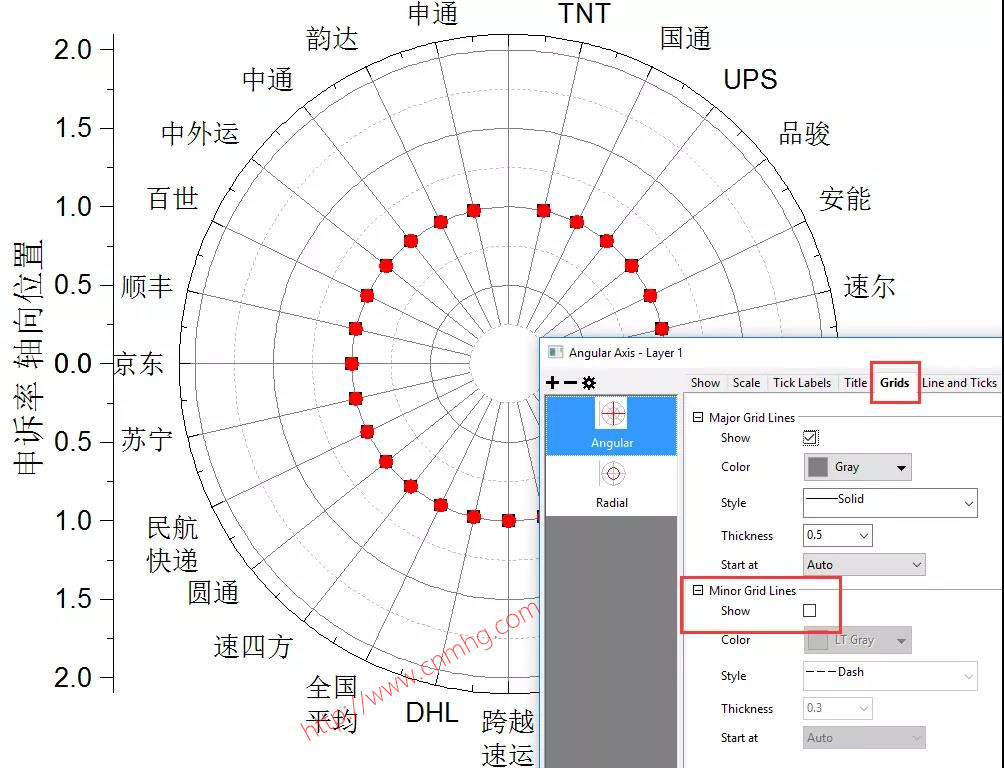

切換到Grids頁面，取消Minor Grid Lines的勾選，不顯示次要網格線。
-
Angular角度坐標：極坐標圖默認的theta數據為角度型，需要設置為非角度型數據。
-
-
氣泡
-

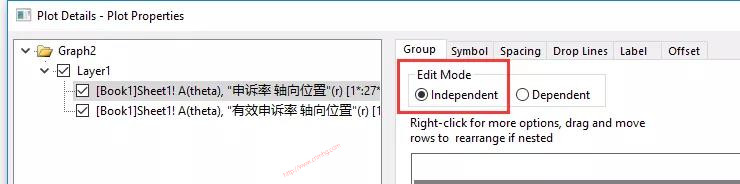

雙擊散點，打開Plot Properties對話框，為了便于單獨設置每個散點系列的格式，將Group設為Independent。
-
切換到Symbol頁面，將散點的形狀改為圓形，Size選為Col(C): “申訴率”，Scaling Factor設為一個合適的數字，Size based on可選為Area，Symbol Color選為想要的顏色。
-
對于有效申訴率（第2個數據序列）進行同樣的設置。
-
-
標簽
-
選中申訴率（第1數據列），在到Label頁面，勾選Enable，Label From選為Col(C): “申訴率”，Position設為Angular Outer，并根據需要調整Radial Offset，同時設置字體的大小，勾選White Out即顯示標簽的白色底紋，Rotate設為Angular。
-
選中有效申訴率標簽（第4數據列），進行同樣的設置。在Symbol頁面，將散點的Size設為0，目的是不顯示該散點序列，只是為了標定標簽的位置。切換到Label頁面，勾選Enable，Label From選為Col(D): “成功申訴率”，Position設為Angular Inner，并根據需要調整Radial Offset，同時設置字體的大小，勾選White Out即顯示標簽的白色底紋，Rotate設為Radial。
-
-
Radial軸向坐標
-

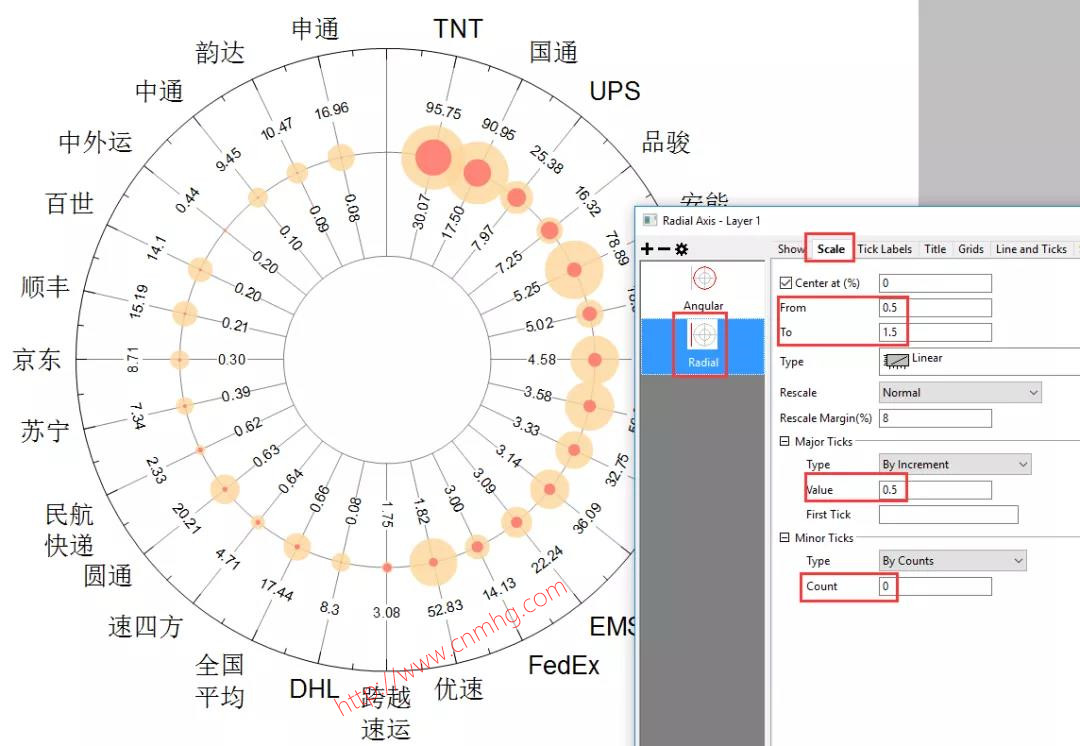

雙擊軸向坐標，打開軸向坐標軸格式設置對話框，切換到Scale頁面，范圍設為0.5-1.5【本例中氣泡位置的數據設置的是1，因此其范圍是1±0.5即可】，Major Ticks的間隔設為0.5，Minor Ticks的數目設為0。
-
使用浮動工具欄將軸向坐標軸隱藏起來。
-
-
其他格式：查漏補缺
-
將角度坐標的標簽設為Auto，即按Angular方向排布。
-

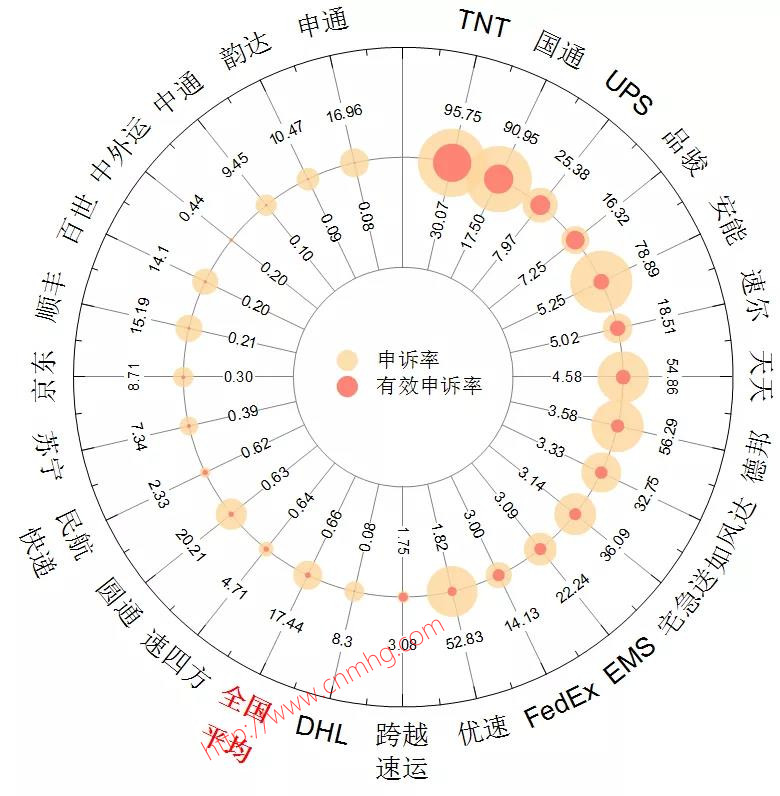

為了強調全國平均，使用Special Ticks來設置。在At Axis Value里填入16（全國平均在第16行），Label選為Auto（顯示原來的標簽，而不是在At Axis Value里輸入的數值）；點擊Details打開設置對話框，將這個Special Ticks設置的特別一點，比如紅色。
-
其他格式還有圖例（Legend）的格式，標簽的顏色等。
-
數據來源：網易新聞 | 數讀
所用軟件：OriginLab OriginPro 2020 Beta@Windows 10 pro
