每日一貼——CAD拉伸S命令選擇對象的技巧
拉伸STRETCH命令是一個很簡單又很特殊的命令，說簡單，是因為他的操作和選項很簡單，幾乎跟移動M一樣；說特殊，是因為這個命令選擇對象的方式于其他命令不同。其他命令要么選擇整個對象操作，如移動、旋轉、復制、鏡像、縮放等，要么單擊圖形要被編輯的部分，如延伸、修剪、拉長等，而拉伸S命令不僅可以選擇整個對象，也可以選擇圖形的一部分進行操作。低版本CAD拉伸命令必須先執行命令后選擇對象，現在的版本可以支持先選擇圖形后拉伸了。
以前寫過專門介紹拉伸的文章，在介紹捕捉自from時也講過，這里不再詳細介紹實際操作，重點介紹一下拉伸的選擇技巧。
結合實例講解CAD捕捉自(From)的用法？
---下面是廣告，不是本文圖片！---
拉伸只移動圖形被選中的頂點
如果只想調整圖形某一個方向的尺寸功能的時候可以使用拉伸功能，選擇圖形時必須注意：

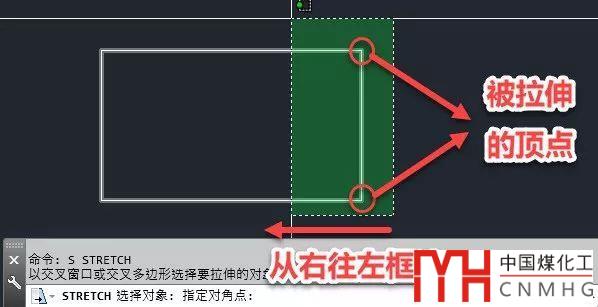

從右往左框選要被移動的頂點，如下圖所示。

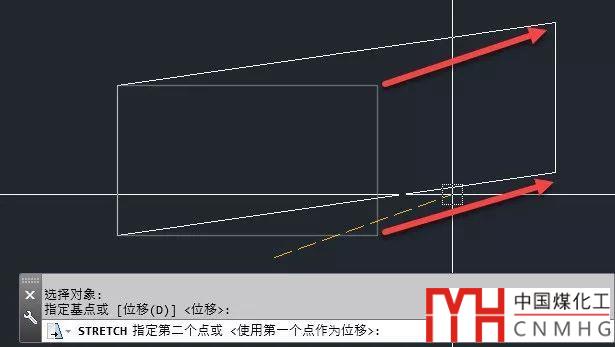

選擇后整個對象虛顯，并看不到那些點被選中，在指定基點后移動光標時可以看到哪些頂點跟隨光標移動，如下圖所示。
選擇完圖形或頂點，回車確認后，拉伸的選項跟移動完全相同，也分基點目標點和位移方式，后續的操作跟移動一樣，可以參看之前關于移動的介紹。
CAD最簡單的編輯命令：移動M也有技巧
注意：有些二位圖形是無法拉伸的，例如圓或橢圓這些無法變形的圖形，如果你框選了圓和橢圓的一個象限點，拉伸時它們不會(huì )動，如果框選了三個象限點，拉伸時它們會(huì )跟隨移動。
---下面是廣告，不是本文圖片！---

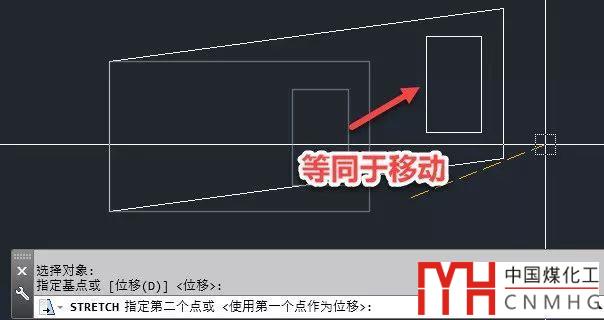

圖形無論是通過點選、框選、組等各種方式被全部選中，就相當于所有頂點在拉伸將一起移動，因此拉伸時等同于移動。
拉伸的效果如下：
拉伸時多次框選選擇需要注意的問題
在拉伸時我們可以多次框選不同圖形上的頂點，但無法多次框選一個對象上的不同頂點。
框選多個圖形上的頂點，可以一次框選，也可以分多次框選，如下圖所示。
拉伸后的效果如下圖所示。

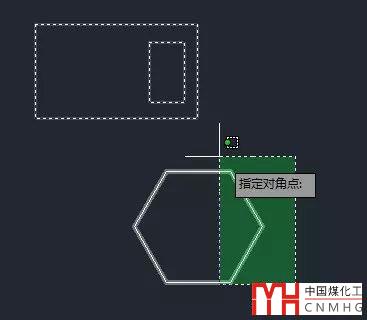

當已經框選了某個對象的部分頂點后，還想添加其他頂點一起拉伸，會(huì )發現后面的選擇不起作用，不會(huì )添加到前面的選擇中，也不會(huì )替換之前的選擇。比如我們先框選了六邊形的右側三個頂點，然后接著框選六邊形左側的一個頂點，如下圖所示。

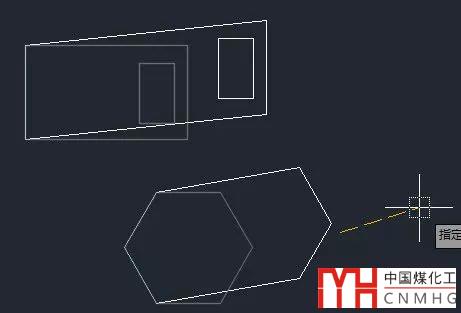

選定基點后拉伸可以看到只有先框選的三個頂點移動了，后框選的點沒有動。
如果要改變一個圖形的橫向或縱向尺寸，必須分兩次來拉伸，先選擇左右一側頂點橫向拉伸一次，然后在選擇上下一側的頂點豎向拉伸一次。
正因為拉伸選擇對象時有這些特點，所以初學者容易糊涂，為什么有時候圖形會(huì )移動，有時圖形會(huì )被拉伸，其實也很好記，總結一下：
只有被選中的頂點會(huì )被移動，對象被選中等同于所有頂點被選中，一次拉伸操作中不能多次框選同一個對象上的頂點。
