CAD插件-文字動態對齊

昨天有網友在群里問有沒有可以用來對齊文字的插件，之前發過，但只能對齊單行文字，正好之前還下載里一個動態對齊文字的工具，不僅可以對齊單行文字，而已可以同時對齊多行文字，這里分享給大家。

程序簡介

這個程序可以同時動態沿任意角度或某個對象對齊多個文字或多行文字對象，可以設置與某個文字對齊或對齊點，然后還可以設置相互間的間距和調整對齊方式。

參數介紹

在對齊過程中可以用TAB鍵切換模式，模式分為水平模式、豎直模式和拉伸模式。

水平模式HorizontalMode ：把文字按當前位置排成多行

豎直模式Vertical Mode：將選定文字排成一行

拉伸模式Stretch Mode：從第一個選定文字對象開始等距排列文字

在動態對齊的過程中還可以通過輸入關鍵字來設置和調整參數，參數如下：

S：Space Text，可以設置文字之間的間距（只能在水平和豎直模式中使用）

R:Rotation，輸入R回車，可通過輸入角度或拖動拖動光標設置文字的旋轉角度，

O:Object，可以進入對象對齊模式，比如可以選擇一個圓或一條弧線，選定的文字將沿著圓或弧對齊，在對象對齊模式還可以設置反向V、偏移距離O，角度R，間距S等。

[Shift]:如果文字的角度不一致，按SHIFT鍵可以將把文字旋轉成對齊方向垂直的角度。

J:Justification，可調整文字的對齊方式。

基本操作步驟

1、輸入AP加載LSP程序。

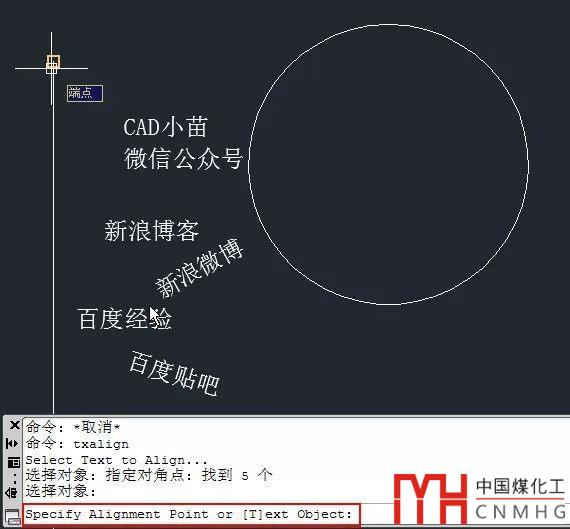

2、輸入命令TXALIGN，回車，框選要對齊的文字后回車，如下圖所示。

此時可以直接在圖中拾取一個對齊點，如直線的端點，也可以輸入T回車，然后拾取一個文字作為對齊基準。

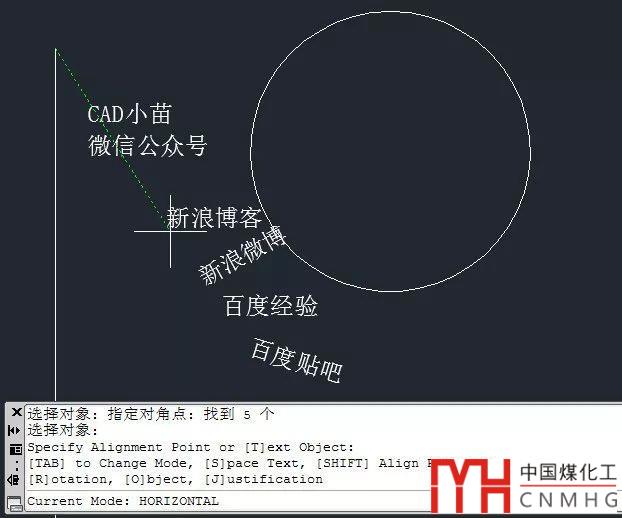

3、根據提示拾取點或選擇文字基準后，就可以通過光標設置對齊方向，如下圖所示。

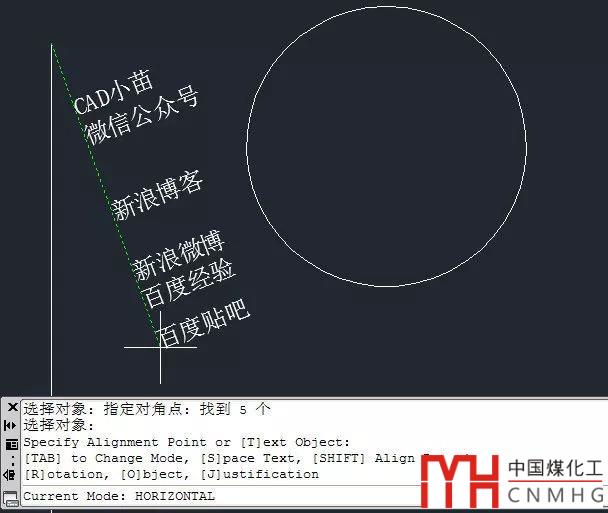

如果文字角度不一致，可以按一下SHIFT鍵，文字就會(huì )跟當前方向垂直，如下圖所示。

但文字的角度不會(huì )自動跟隨對齊方向變化，所以最好定位到需要指定的方向時再按SHIFT鍵，或者輸入R后回車輸入自己需要的旋轉角度。

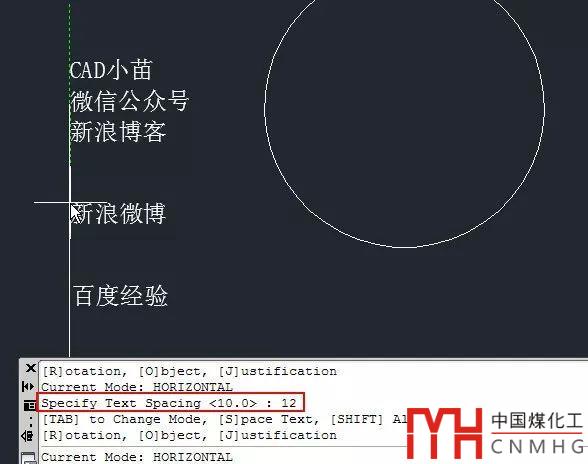

輸入S回車，可以輸入文字的間距，如下圖所示。

注意，這個間距是文字對象之間的間距，并不能改變選中的多行文字的行間距，比如上圖中“CAD小苗 微信信息”就是一個有兩行的多行文字。

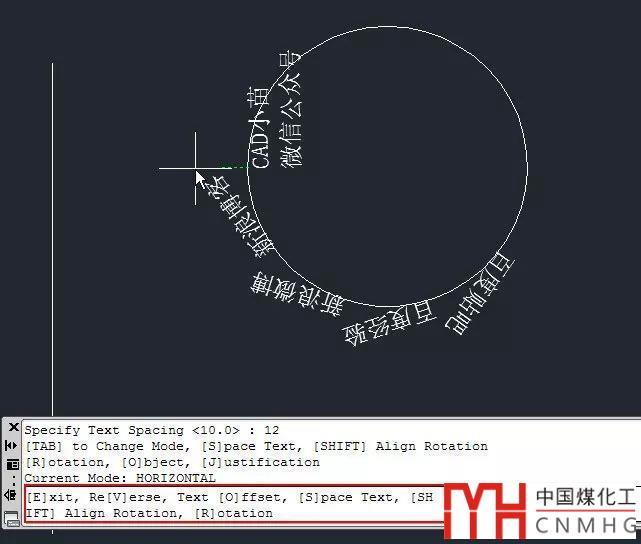

輸入O，回車，可以拾取圖中的對象，比如拾取上圖中的圓，可以沿對齊文字，如下圖所示。

下面的選項大家可以試試，這里就不再詳細介紹了。

演示動畫

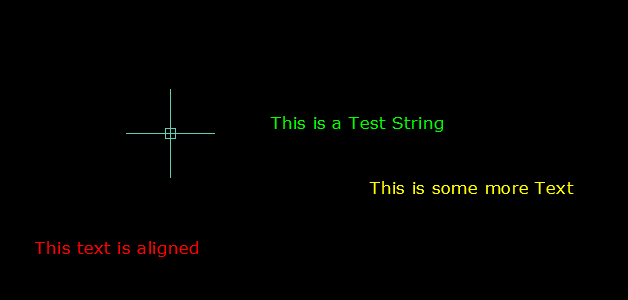

此插件是從國外網站下載的，附上網站制作的小動畫。

下載地址：

百度網盤下載地鏈接：https://pan.baidu.com/s/1pM4lh5x 密碼：itjz
