CAD點（POINT）對象導致顯示異常是怎么回事？

CAD點POINT對象通常在圖紙作為標記或等分的輔助圖形，默認顯示的就是一個點，如果和線重疊在一起，即使不刪除也會(huì )影響圖面顯示和打印。但有時我們也會(huì )通過設置點樣式，將點設置為十字或其他形狀，然后作為圖形使用。

如何等分一條直線或曲線？如何沿曲線排列圖形？

但如果點樣式的設置不正確，就會(huì )出現問題，前幾天有網友發過來一張圖，圖中出現了巨大的綠色十字，如下圖所示。

為什么會(huì )出現這樣的效果呢？

拿到圖紙后選中綠色圖形，會(huì )看到是一個圖塊，密集的圖形將后面的其他圖形都擋住了。

雙擊此圖塊后進入塊編輯器，發現綠色十字變密了，而且變得更長了，都超出了屏幕，選擇其中一個十字的時候，會(huì )顯示顯示仍是一個圖塊，如下圖所示。

如果打開了循環選擇，會(huì )列出多個塊參照，也就是這個圖塊內部有很多這個嵌套的圖塊。

CAD圖塊的各種相關操作和概念

在塊編輯器中可以看到內部嵌套塊的名字，由于這個圖塊是一個屬性，雙擊此圖塊會(huì )彈出增強屬性編輯器，無法再雙擊進入編輯嵌套塊了。要弄清楚這個圖塊到底什么圖形出現這種效果，就需要想辦法進入嵌套圖塊的內部，進入的方法有幾種：

第一種是在塊編輯器中直接將嵌套圖塊炸開X，只是看完后退出塊編輯器時放棄對圖塊的修改。

第二種在塊編輯器中選中嵌套圖塊，右鍵，選擇塊編輯器，或者直接輸入BEDIT，再次打開編輯塊定義對話框，這次默認選中的將是嵌套塊，直接確定就可以對嵌套圖塊進行編輯。

第三種是可以退出塊編輯，再次雙擊圖塊，在彈出編輯塊定義對話框中直接選擇嵌套圖塊的名字，可以直接對嵌套圖塊進行塊編輯。

顯然第二種方法比較簡單，如果嵌套圖塊不是屬性塊的話，直接雙擊就可以對嵌套圖塊進行編輯。我們可以根據實際情況選擇其中一種方式。

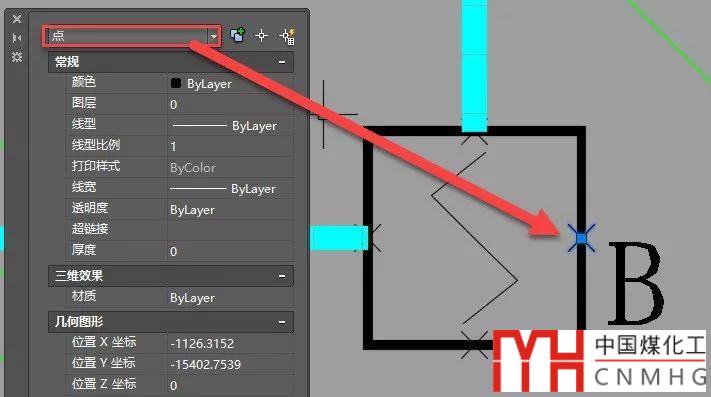

我只是為了研究一下圖塊有什么問題，用第一種方法顯然更簡單。直接將塊炸開，可以看到圖塊的十字線顯示恢復正常了，圖塊中用了四個點對象，如下圖所示。

為什么用點對象會(huì )出現這種效果呢？

為什么圖塊炸開后看上去點的長度是正常的，在圖中卻會(huì )顯示那么長呢？

點的顯示效果是由點樣式的設置決定的，在格式菜單中選擇點樣式或直接輸入DDPTYPE命令打開點樣式設置對話框，設置如下圖所示。

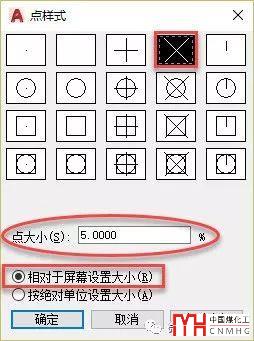

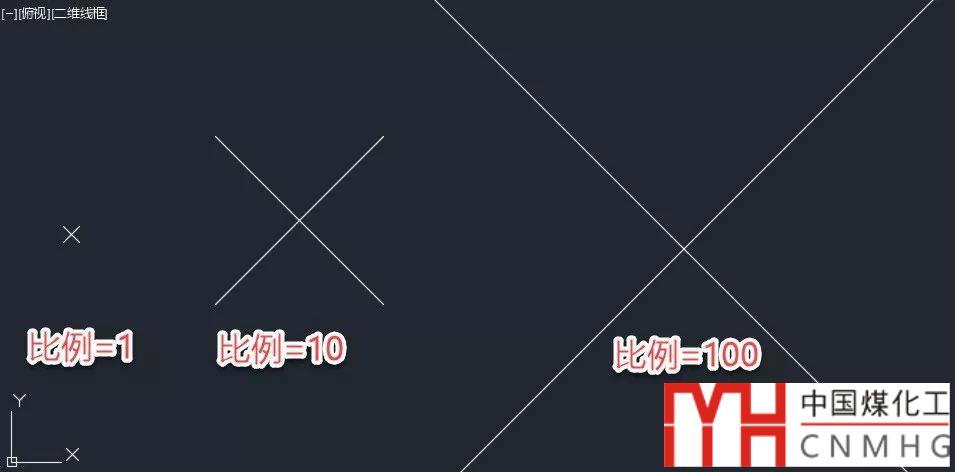

我們可以看到圖中點的尺寸設置的是按“相對屏幕設置大小”，而且設置的是5%，也就是點的大小是屏幕寬度的5%，也就是說這個尺寸在屏幕上顯示大小保持不變，這樣相對其他圖形的尺寸就是不斷在變化的。而且更重要的事，如果當點對象做到圖塊里，這個尺寸會(huì )乘上圖塊的比例，大家可以簡單按上面設置，用點做一個圖塊，然后用不同比例插入，就可以看出來了

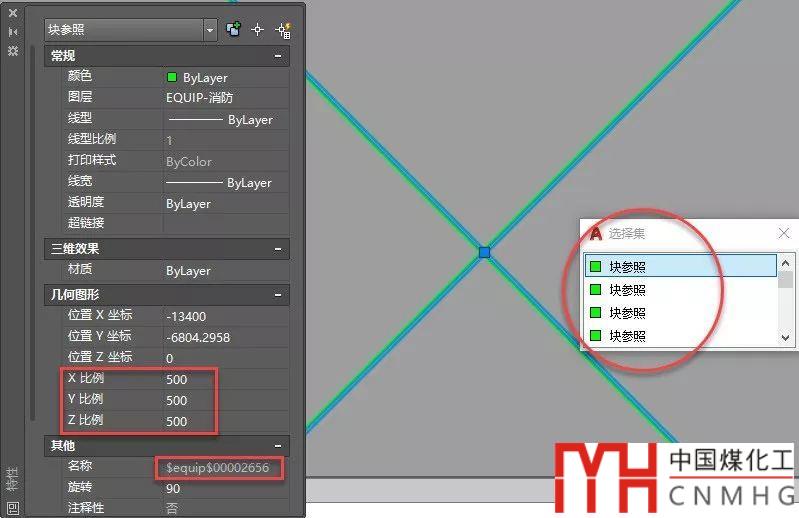

雖然此圖中圖塊的比例是1，但圖塊內部包含點的嵌套圖塊的比例是500，在前面截圖中我已經標出來，點的長度是屏幕寬度的5%乘以500=2500%，已經遠遠超出了屏幕。

解決辦法：

如果要用點對象作為圖形使用，需要將點對象按絕對單位設置大小，這張圖不用對圖塊做任何修改，只需要修改一下點樣式就好了。

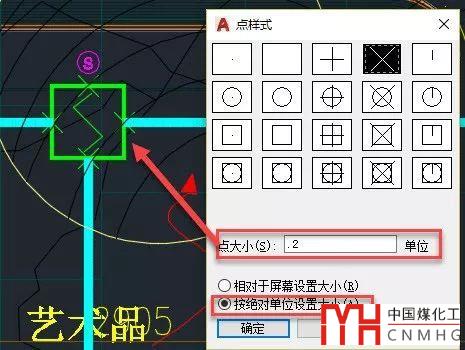

重新打開點樣式對話框，點選“按絕對單位設置大小”，將尺寸設置成0.2（這只是我覺得看上去比較合適的大小，畫圖的人應該知道實際尺寸）單擊確定關閉對話框。然后輸入RE，回車，刷新視圖，圖塊的顯示就恢復正常了，如下圖所示。

小結：

其實這個問題很簡單，之所以將查找問題的方法和問題的原因寫出來，是因為希望能對大家有所啟發，授人以魚不如授人以漁！

當嵌套圖塊出現問題的時候，尤其嵌套圖塊還是屬性塊的時候，知道怎么查看和修改嵌套圖塊中數據，類似問題處理起來就簡單了。

本文的重點，希望大家記?。?strong>點對象默認是按屏幕尺寸的比例設置大小的，這個尺寸不僅會(huì )根據視圖大小變，而且會(huì )隨所在圖塊的比例變，點要用作圖形的一部分，必須要按照實際單位設置大小。
