為什么CAD圖紙內容不多但文件特別大？

前幾天有一位朋友在微信信息上問了我一個問題，同事給他的圖紙只有不到7MB，但他一另存后就變100多MB了，清理PU后也是如此，復制到新圖也不行。另存一下文件大小能差這么多，我是懷疑有錯誤數據，但沒有圖紙也不好下結論，于是讓他把圖發過來。

打開他發過來的100多MB的圖紙后，發現圖形并不多，也清理過了，感覺確實不應該有100多MB。打開時注意到命令行提示是2000版的DWG文件，我知道存成高版本文件會(huì )小一些，于是嘗試保存成2007版格式，奇跡發生了！文件果然變小了，變成了6MB多。于是我認為找到了原因并且回復了他。

不過我當時很好奇，為什么保存成低版本文件會(huì )差那么多？一般情況下，2000版DWG會(huì )比2007版大一到兩倍，但大十幾倍很少見，到底是什么數據導致出現這種問題呢？今天正好有點空，于是研究了一下。

我將圖中的圖形依次分類刪除后保存，想找出到底什么圖形導致圖形變得巨大，但等我把圖形全部都刪光了，又清理過了，保存的2000版文件仍有100MB左右，2007版文件仍有5MB多，也就是說真正的圖形數據也就1MB多。也就是說圖中確實存在著看不到的巨大數據，這些數據到底是什么呢？類似的情況我遇到過多次了，圖形不多，但文件巨大，打開和操作速度都很慢，這些圖的原因還不盡相同，我不妨將我知道的幾種情況跟大家分享一下。

1、 冗余的DGN數據

圖紙導入過MICROSTATION的DGN圖形數據，至于如何操作的我也不清楚，但會(huì )在圖中遺留一個巨大的DGN數據字典，這個用CAD現有命令是看不出來的。我在網上找到了一個可以看DWG文件內部數據表的工具，看到了這個對象，如下圖所示。

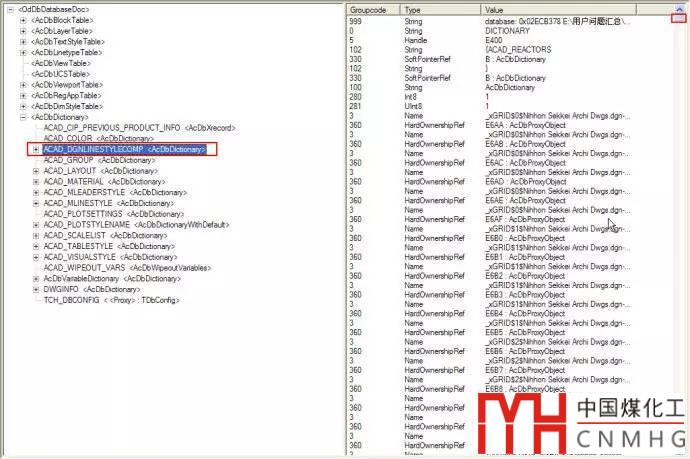

左側可以看到數據的名稱叫ACAD_DGNLINESTYLECOMP，從字面看就是AUTOCAD中保存的DGN線型組件。從右側可以看到里面的內容，從滾動條的滑塊大小可以知道這些數據應該有幾十甚至上百頁，這就是那些在2007版下5MB多，但2000版下100多MB的數據。這張圖中的數據還不算大，我曾經見過一張2010版DWG圖中DGN數據有30多MB，而實際的圖形只有幾百K的圖紙。

為什么2007版的DGN數據5MB多，而2000版卻100MB，這個我也說不清楚，可能是DWG文件中對于DGN數據的描述方式有了很大變化，因為早期兩家并沒有交換數據格式，后期交換數據格式后，數據兼容更簡單，描述簡化了吧！

遇到這種圖紙比較好的解決辦法就是將圖形框選，CTRL+C，然后開一張新圖，粘貼到新圖中。但那位朋友提問時說復制到新圖也不行，這張圖中有專業軟件創(chuàng )建的自定義對象，我也沒有對應的軟件或插件，這些對象被顯示為代理對象，沒有辦法復制到剪貼版，我也無法印證。以前我遇到類似的圖通過復制粘貼到新圖是可以的。

我也沒有用過MICROSTATION，這些圖中的數據怎么產生的我也不清楚，如果大家能了解到產生數據的來源，從根本上杜絕這種數據的生成會(huì )是更有效的方法。

2、 海量的注釋性比例

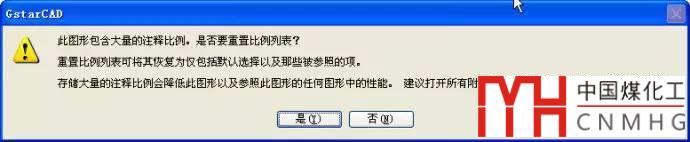

CAD增加注釋性功能以后，感覺用注釋性的人并不多，但見到那種因為海量注釋性比例導致圖紙異常大，打開和操作性能特慢的圖紙已經多次了。正因為如此，在AutoCAD和浩辰CAD的高版本加上了一個注釋性比例異常處理的功能，當注釋性比例數量超過100個時，就會(huì )彈出如下圖所示提示。

我見過一張20多MB的圖紙，在重置比例列表后另存，文件變成了470K。20多MB全部都是注釋性比例，可見有多少個比例。如果用低版本打開，想要顯示這張圖中的所有比例，32位CAD直接就內存不足退出了。

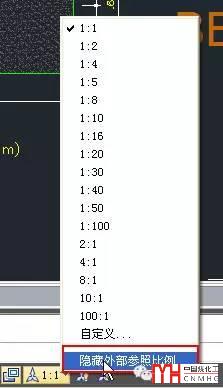

處理這種圖紙在CAD高版本當然簡單了，出現上述對話框的時候點“是”就可以了，不過20多MB的注釋性比例CAD也要處理一會(huì )兒。這些多余的注釋性比例，通常都是以外部參照比例出現的，如果用的是CAD低版本，可以通過狀態欄的比例列表（取消勾選“隱藏外部參照的注釋比例”）來檢查一下圖紙異常大是否是由注釋性比例過多引起的，如下圖所示。

如果常規操作，肯定不會(huì )產生如此多的注釋性比例，肯定是工具軟件或插件自動生成的，曾經聽人說有類似的病毒，會(huì )在操作的過程中不斷生成注釋性比例，網上也有處理多余注釋性比例的這類工具插件。如果你用的是CAD低版本，又發現圖中有大量多余的注釋性比例，可以找一下類似的工具，或者讓用高版本的同事或朋友幫你處理一下。

3、 大量的圖層過濾器

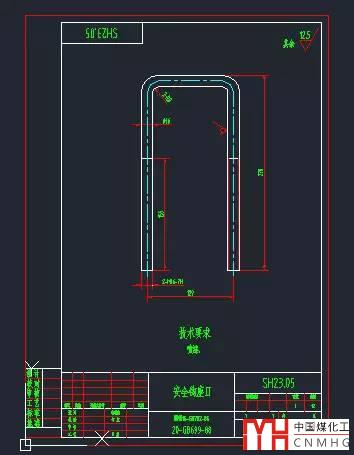

曾經見到這樣的一張圖紙，圖紙保存成2000格式有5MB多，保存成2007版格式有2MB多，圖并不算大，但跟實際的圖形比起來，文件就已經非常大了，如下圖所示。

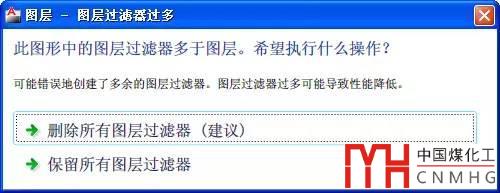

在AUTOCAD 2011中打開這張圖，查看圖形沒有任何異常，也沒有可清理的多余數據，但點開圖層管理器的時候會(huì )彈出如下提示。

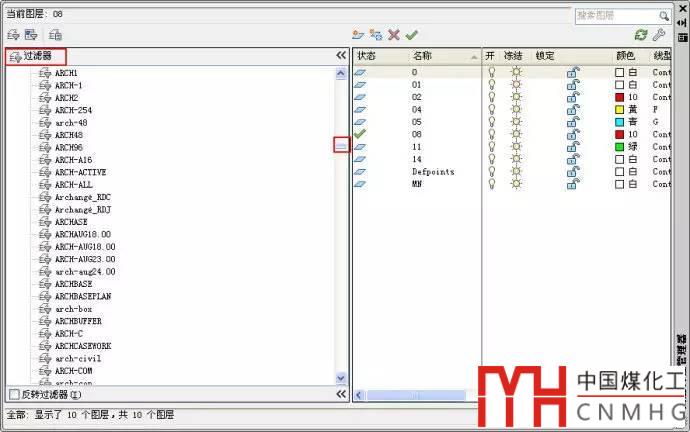

選擇“刪除所有圖層過濾器”，然后再存文件，文件變成了60KB。也就是說圖中2MB多的數據全部都是圖層過濾器。重新打開原圖，在打開圖層管理器時選擇“保留所有圖層過濾器”，等待了好長時間，圖層管理器才彈出來，圖層過濾器果然不是一般的多，如下圖所示。

總共只有不到10個圖層，但圖層過濾器至少有幾百種，這顯然不是畫圖的人自己做出來的，很顯然是某個弱智的工具軟件和插件生成出來的。

上面是我遇到過的幾種情況，當然還可能會(huì )有其他數據導致出現圖紙異常大，如果大家遇到了類似圖紙，但不是上面幾種情況，可以一起研究一下。

遇到類似圖紙異常大的圖紙，怎么處理呢？我簡單了總結了一下，希望對大家有幫助。大家第一個想到的肯定是：清理PU，清理確實可以解決一部分問題，比如圖中保存了過多未使用的塊定義，我見過一張圖紙在清理后只有原來的十分之一，如果習慣良好的話不會(huì )有這種問題。然后，可以用核查AUDIT修復一下錯誤數據，檢查圖層過濾器列表、注釋性比例列表這些CAD自身可修復的數據。最后一招：復制粘貼到新圖中。復制粘貼的時候有時要注意，如果CTRL+A全選后復制粘貼不行，可以嘗試從左往右框選圖形后復制粘貼。

另外，2007版的圖紙會(huì )比2000版的圖紙小很多，存成更高版本的圖紙不會(huì )小太多甚至可能變大。很多人將圖紙保存2000版估計是為了保證兼容性，用不同版本CAD的人都可以打開。但我建議大家不要保存這么低的版本，不僅是文件大小的問題，還有兼容性的問題。CAD高版本不僅推出了不少低版本不支持的對象類型，而且AUTOCAD在2007年推出UNICODE版本，存成低版本圖紙在CAD高版本打開時容易出現文字編碼的問題，我就遇到過多張出現文字樣式不識別或文字亂碼的圖紙，都是2000或2004版圖紙。如果沒有特殊需要，建議保存成2007版以上的DWG文件。

看似簡單，但仔細研究后卻發現并沒有那么簡單，產生這些數據的原因還是沒有弄清楚，只是希望這篇文章能給大家一些幫助的啟發，如果您發現了類似問題的原因和解決方法希望能分享給我。

以上技巧適合于A(yíng)utoCAD、浩辰CAD等通用的CAD軟件。
