CAD中怎么創(chuàng )建表格（TABLE）？CAD表格相關操作簡介

CAD設計制圖中經常會(huì )根據需要繪制各種各樣的表格，常見的如明細表、工序卡、匯總表等。CAD軟件早期的版本中沒有正規的表格功能，設計師只能利用直線和文字功能手動繪制表格。AUTOCAD從2007版甚至更早的版本就增加了表格功能，國產CAD，如浩辰CAD、中望CAD后期版本也增加了表格功能。表格由于功能比較復雜，要講起來篇幅可能比較長，所以一直沒寫，但最近有人問到表格的問題，這里就簡單地給大家介紹一下。

表格還同時提供了表格編輯（TABLEDIT）、表格樣式（TABLESTYLE）、表格輸出（TABLEEXPORT）功能，你可以預設表格樣式、編輯表格單元的內容、在表格單元中插入圖塊、將表格輸出成EXCEL的*.csv文件。

1、創(chuàng )建表格

輸入 TABLE命令并回車（或在繪圖菜單選擇表格命令，在二維草圖界面的“注釋”面板工具欄單擊“表格”按鈕），就會(huì )打開插入表格對話框，如下圖所示。

表格樣式：從列表中選擇一種當前圖中預設好的表格樣式，點擊右側的按鈕可以打開“表格樣式”對話框，可以編輯表格樣式或創(chuàng )建新的表格樣式。

插入選項：指定表格的插入方式，可以直接從空表格開始，也可以選擇“自數據連接”從EXCEL表格中輸入數據，還可以用數據提取功能從圖形中提取對象數據。

插入表格中的其他參數，如行數、列數、行高、列寬等一目了然，這里就不再詳細介紹了。

2、從EXCEL表格生成表格

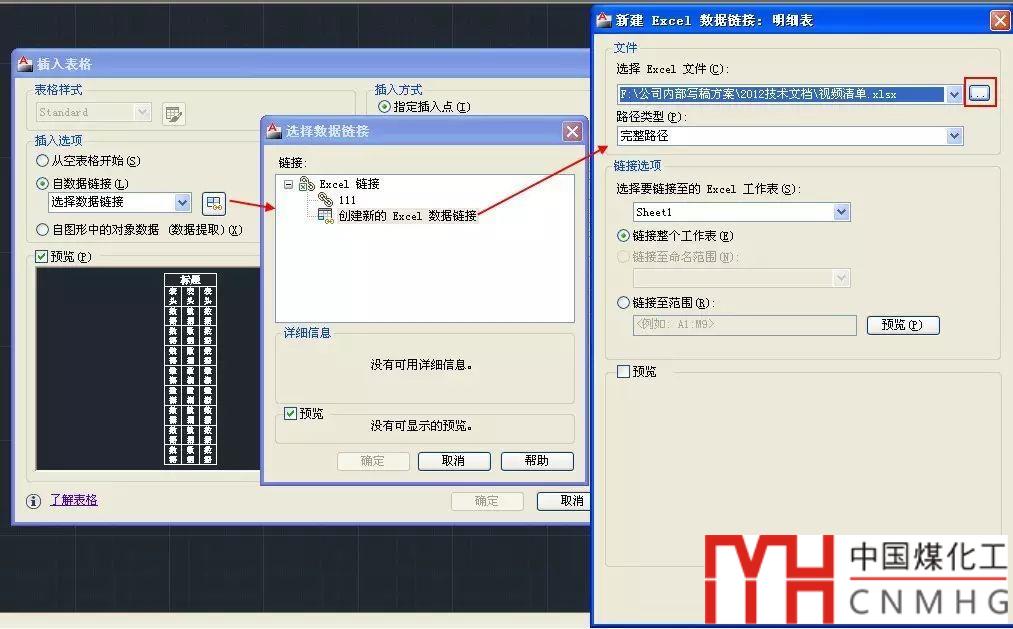

如果想利用現成的EXCEL表格創(chuàng )建表格，可以單擊“自數據連接”后面的按鈕，然后會(huì )彈出一個選擇連接數據的對話框，如果要使用之前建立過的鏈接，可以直接在鏈接列表里選取，如果沒有，點擊“創(chuàng )建新的Excel數據鏈接”，先會(huì )彈出一個命名對話框，我們給鏈接起一個名字后繼續，就會(huì )彈出“新建EXCEL數據鏈接：鏈接名”對話框，我們單擊在選擇EXCEL文件按鈕，瀏覽選擇一個EXCEL文件，就可以建立這種鏈接。對于鏈接的Excel表格，還可以設置工作表或范圍。這個操作步驟很多，中間會(huì )彈出多個對話框，但并不復雜，我們操作一遍就會(huì )了。

3、提取圖形數據生成表格

CAD提供了屬性提取功能（DATAEXTRACTION）功能，屬性提取功能可以將圖形數據提取并生成表格。在插入表格對話框中如果點選了“只圖形中的對象數據（數據提?。?rdquo;，單擊“確定”按鈕，就會(huì )直接調用數據提取的功能，并最終將選擇提取的圖形數據生成表格。數據提取功能以后再單獨介紹，此處就不詳細介紹了。

4、設置表格樣式

CAD提供一個默認的表格樣式Standard，我們也可以根據自己的需要設置其他表格樣式。在插入表格對話框中表格樣式按鈕可以進入表格樣式對話框，也可以直接從格式菜單、工具面板中調用表格樣式（TABLESTYLE）命令。

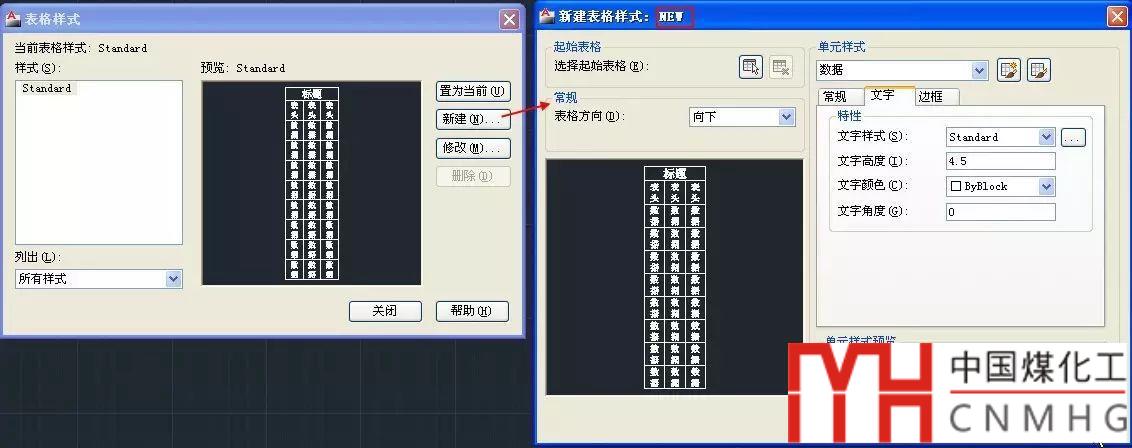

在表格樣式對話框中單擊“新建”按鈕，會(huì )彈出“創(chuàng )建新的表格樣式”對話框，我們給新的表格樣式取一個名字后點“繼續”按鈕，就可以彈出上圖中右側的新建表格樣式對話框。

這個對話框中的參數給大家簡單介紹一下。

起始表格：?jiǎn)螕暨x擇起始表格按鈕可以從圖中拾取一個表格來作為表格樣式的樣例。單擊后面的刪除表格按鈕，可以講拾取的起始表格刪除。

表格方向：設置表格數據排列的方向，在下拉列表中可以選擇上、下，表示表格的表頭在上面或下面。

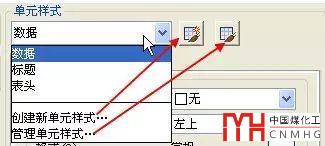

單元樣式: 在下拉列表中可以選擇要要設置單元的樣式，如數據、標題和表頭，也可以創(chuàng )建新的單元樣式和管理表格樣式。后面兩個按鈕與下拉列表中的兩個選項是對應的，作用相同。

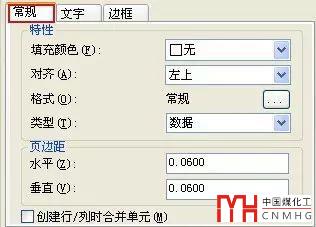

“常規”選項卡

設置單元格的顏色、對齊方式、數據類型、頁邊距等參數。

填充顏色：指定單元格的背景顏色。

對齊：設置單元格中文字的對齊方式。

格式：設置數據的類型和格式，單擊后面的按鈕，可以設置單位格中的文字是常規數字、還是日期、貨幣、文字等。

類型：指定單元樣式是數據或標簽。

水平和垂直頁邊距：設置文字或圖塊與表格單元邊框上下左右的距離

創(chuàng )建行/列時合并單元：將同類的單元一行或一列合并成一個單元，這種選項可以用于創(chuàng )建表格的標題。

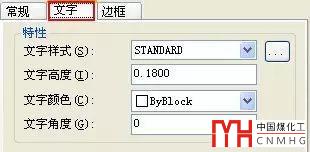

“文字”選項卡

設置單元格中文字的相關選項。

文字樣式：可在列表中選擇表格單元用的文字樣式，單擊后面的按鈕可以打開文字樣式對話框來修改文字樣式的設置。

文字高度：設置單元格的文字高度。

文字顏色：設置文字的顏色，可以選擇下拉列表中的顏色，或點選擇顏色在顏色對話框中選擇其他顏色。

文字角度：設置文字的角度。默認文字角度為0度，可以設置-359和359之間的任何角度。

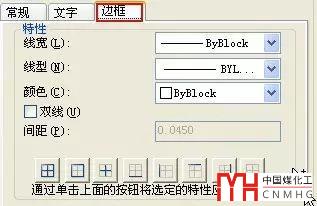

“邊框”選項卡

線寬、線型、顏色：設置表格單元邊框的線寬、線型和顏色。

雙線：表格邊界顯示為雙線。

間距：設置雙線邊界的間距。

單擊下面的八個按鈕可以對應的特性應用到表格邊框。

5、如何調整已插入表格的尺寸？

當你插入了一個空白的表格后，單擊表格的任意邊界，可以看到表格邊界上有藍色的夾點，拖動這些夾點，可以修改表格的尺寸。拖動表格角點出的三角形夾點，可以調整表格的整體尺寸，單擊中鍵方形的夾點可以手動調整列寬。此外，選中表格，在屬性框中還可以調整表格的整體尺寸，如下圖所示。

6、如何填寫表格？

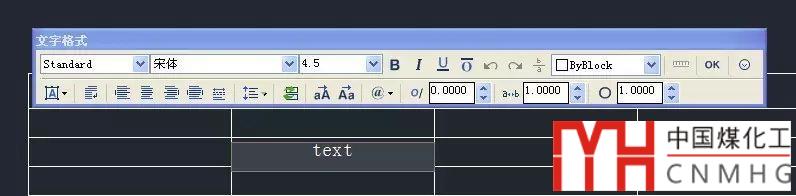

插入一個空白表格后，雙擊單元格就可以激活多行文字命令，就可以填寫單元格內容。

7、如何從插入表格中選擇一組單元格？

將光標先放到表格單元格中間，然后從左往右拖動，拖動窗口內部或與之相交的單元格就會(huì )被選中。

8、如何修改表格？

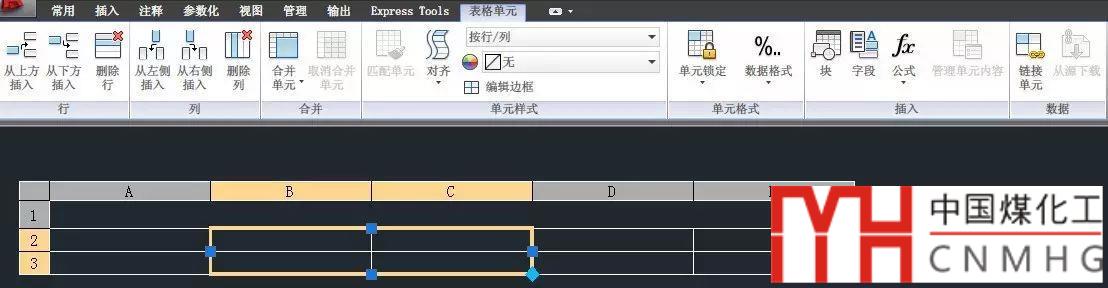

當我們單擊一個單元格或雙擊多個單元格時，就會(huì )彈出表格工具欄或面板，在此工具欄或面板中我們可以添加、刪除行和列，合并和拆分單元格、設置單元格中文字的對齊方式，插入圖塊等等，如下圖所示。

9、如何在表格單元格中插入圖塊？

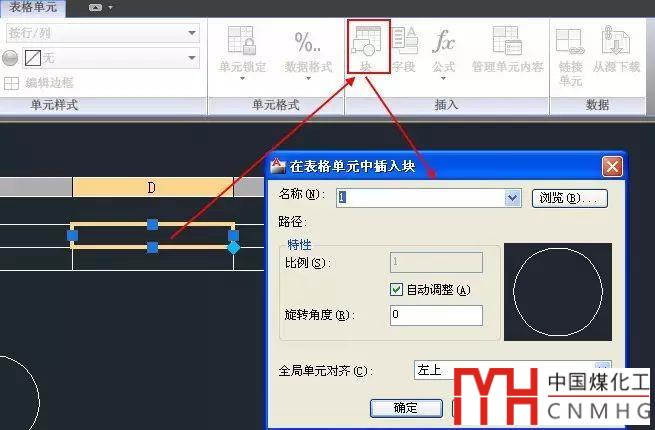

單擊一個單元格，在表格工具欄或面板中單擊插入塊的按鈕，就可以在單元格中插入圖塊，如下圖所示。

10、如何將表格輸出到EXCEL？

在CAD中選中表格后按鼠標右鍵，選擇“輸出”，或者直接輸入TABLEEXPORT命令，可以將表格輸出成*.csv文件，*.csv文件可以在EXCEL中直接打開。

可以看到表格工具欄或面板中有很多按鈕，比如字段、公式等，這里就不再一一介紹，大家感興趣可以先看看，以后有機會(huì )再單獨講解。

以上技巧適用于A(yíng)UTOCAD和浩辰CAD提供表格（TABLE）等相關功能的版本，浩辰CAD2017版的表格功能跟AUTOCAD比還稍有欠缺。
