奧林匹克公園瞭望塔BIM應用.pdf

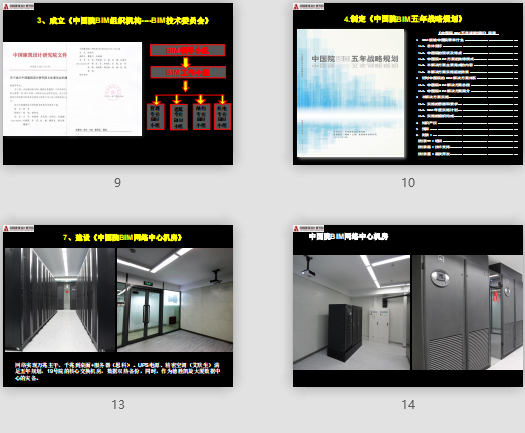

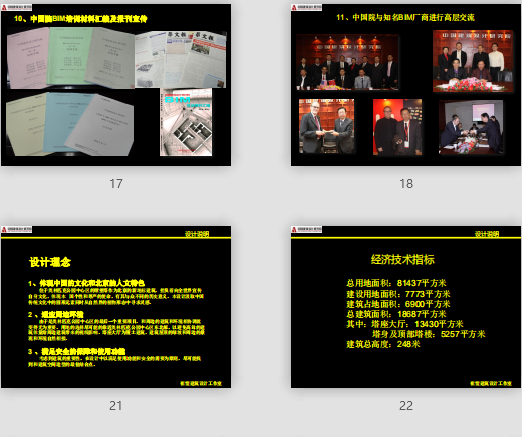

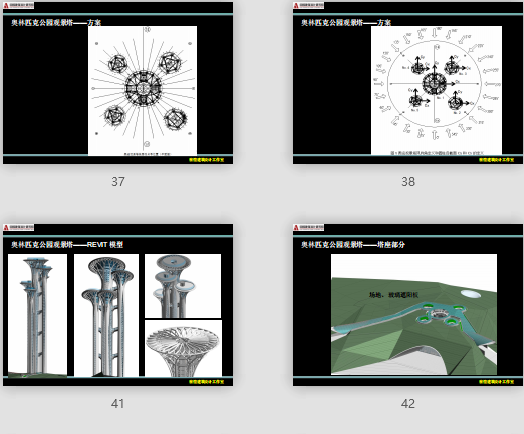

附件大?。?1.35MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-09-08最后更新：資源簡介/截圖： 1、召開《中國院BIM動員大會(huì )》 2、組織《BIM行業專家技術交流會(huì )》 3、成立《中國院BIM組織機構－BIM技術委員會(huì )》 4、制定《中國院BIM五年戰略規劃》 5、進行《中國院BIM全專業軟件技術培訓》 6、開展《住建部BIM科研課題研究》 7、建設《中國院BIM網絡(luò )機房》 8、設計《中國院BIM示范樓》 9、編寫《中國院BIM大事記》等文件10、中國院BIM培訓材料匯編及報刊宣傳11、中國院與知名BIM廠商進行高層交流 位于奧林匹克公園中心區的瞭望塔作為北京的新地標建筑，擔負著向全世界宣傳自身文化，體現本 國個性和尊嚴的使命，有其與眾不同的歷史意義。本設計汲取中國傳統文化中的圓形元素同時從自然界的植物形態中尋求靈感。 由于是奧林匹克公園中心區的最后一個重要項目，和周邊的建筑和環境相協調就變得尤為重要。用地的選擇盡可能的靠近奧林匹克公園中心區東北部，以避免高聳的建筑體量給周邊建筑帶來的視線影響。塔座大廳為覆土建筑，建筑屋頂的綠坡和周邊的景觀和環境自然相接。 考慮到建筑的重要性，在設計中以滿足使用功能和安全的需要為原則，盡可能找到和建筑空間造型的最佳結合點。入口大廳層比奧運大道標高升起約2米，為覆土建筑，頂面用綠坡與自然地面相接，進出大廳路徑上方為 玻璃采光帶，提供自然光線和向上仰視塔身的視角。入口大廳內設售票和等候廳功能。出口大廳設在半 地下-7米處，主要是商品部和展廊及配套設施，服務、管理用房。向西一側為下沉式庭院，呈綠坡?tīng)钆c 地面連接，使半地下空間有充足的自然光線，和良好的景觀。從上至下，從小到大，五廳暫定為1#、2#、3#、4#、5#廳。1#廳為主觀光廳，2#廳為餐廳，3#廳為紀念廳，4#廳為賽時轉播聽，5#廳為大型活動中心控制室。1#至5#廳頂部都可以有上人觀光平臺，平臺邊 緣為設備帶。塔座大廳部分 ： 難點一：主入口及休息廳異型結構體的搭建及受力計算 難點二：南北入口異型玻璃雨棚及采光頂的模型搭建及玻璃分格 難點三：塔座大廳屋面異型結構梁的搭建、定位以及受力計算塔身及塔冠部分 ： 難點一：塔身外異型外幕墻的定位 難點二：塔冠部分樹狀異型構件的制作及定位 難點三：塔冠結構計算模型的搭建 其他 難點一：由于建筑形態特殊，各專業管線綜合比較復雜 難點二：與施工單位，幕墻廠家等的配合難度較大，需要直觀的建筑模型Google SketchUp 項目初期的方案推敲，并反復修改 Auto CAD 主要的工程圖紙繪制 Autodesk 3ds Maxxa0 由CAD圖紙和SketchUp模型制作模型，用來渲染 Rhinoceros 推敲觀景塔基座部分異型墻體部分，并為CAD圖紙提供依據 Autodesk Revit Architecture 由最終CAD圖紙制作精確模型，從而驗證CAD圖紙，總結異型構件制作方法 Autodesk Revit Structure 由最終CAD圖紙制作結構模型，提供結構分析模型已經結構件制作方法 CATIA 結構計算，同時用于驗證Revit模型的精確度，并為Revit提供模型制作的依據 xa0
