BIM技術在青島地鐵高架車站中的應用匯報PPT

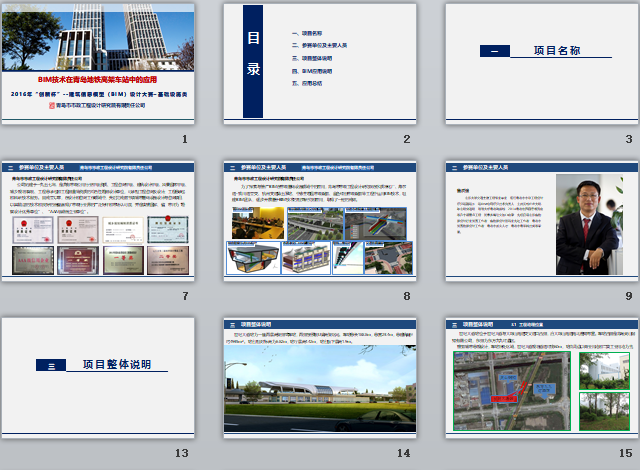

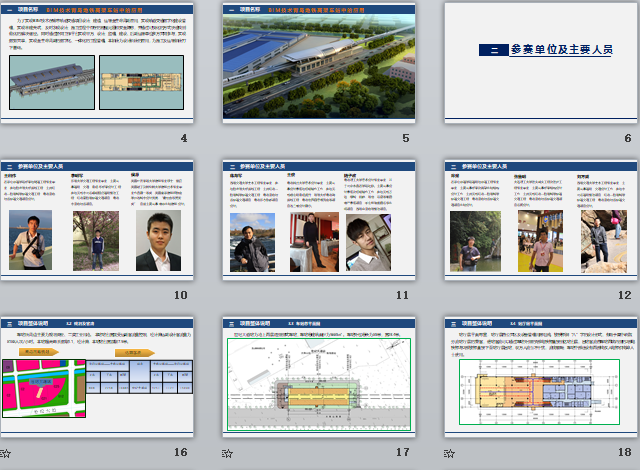

附件大?。?7.68MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-09-08最后更新：資源簡介/截圖：一、項目名稱 二、參賽單位及主要人員 三、項目整體說明 四、BIM應用說明 五、應用總結世紀大道站為一座兩層高架側式車站，兩側接預制U梁高架區間。車站總長188.8m，總寬23.4m，總建筑面積約4935m2。站臺相對標高為6.82m，站廳層高4.42m，站臺板下層高1.9m。世紀大道站位于世紀大道與大珠山南路交叉路口西側，沿大珠山南路南北走向布置。車站西側是青島靈山鋼構有限公司，東側為東方九九紅酒店。 根據城市總規設計，車站所處區域，世紀大道規劃道路紅線60m，站點周邊以商業用地和二類工業用地為主。車站所周邊主要為規劃商業、二類工業用地。 本站站臺寬度受遠期客流量控制，經計算遠期設計客流量為8188人次/小時。本站超高峰系數取1.1，經計算，本站站臺寬度取7.5米。世紀大道站為地上兩層路側側式車站，車站總建筑面積為5685㎡ 。車站外包總長為85米，寬23.4米。站廳層平面布置：站廳層由公共區及設備管理用房組成。樓扶梯倒“八”字的設計形式，有助于集中疏散、分流站廳層的乘客；進站客流可以通過車站外側的4部電扶梯直接到達站臺層，出站客流由車站兩端內側的2部電扶梯與2部樓梯直接下至站廳層出站，雙方人流互不干擾，流線順暢，車站中部還設有兩部殘疾人電梯供殘障人士使用。
