BIM技術在天津大學體育館中的應用匯報

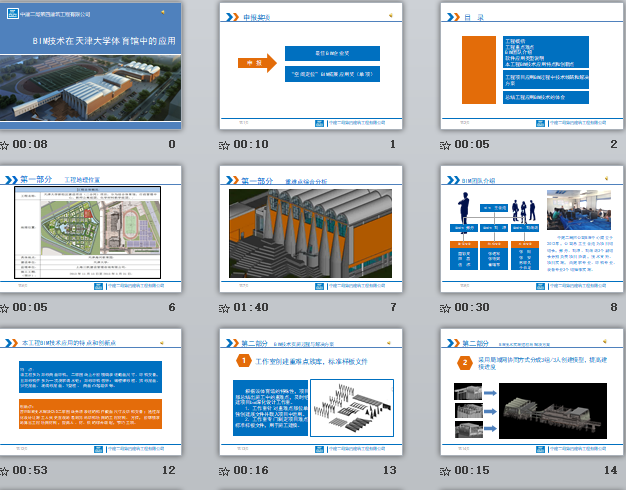

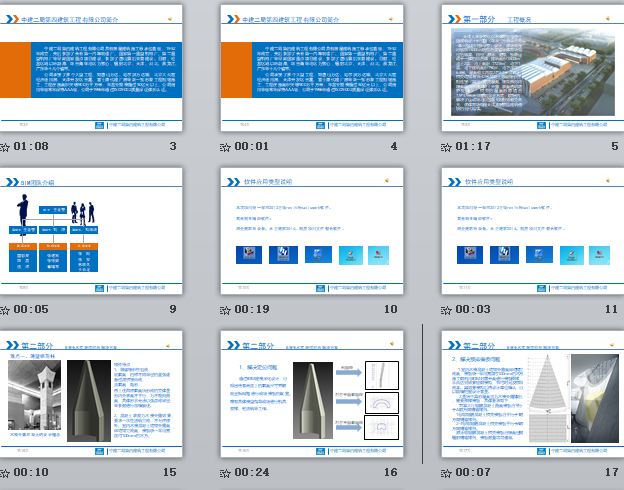

附件大?。?5.91MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-09-08最后更新：資源簡介/截圖： 1、薄壁錐形柱組成： 底截面：四種不同半徑的圓弧逐漸過渡拼接而成；頂截面：矩形； 由上述兩種截面所形成的立體圖形內外表面不平行，為不規則曲面，具體形狀無法以弧度或半徑等參數進行準確描述。2、混凝土表觀為木模外露效果，要求一次性澆筑完成，不允許修補。室內木?；炷两Y構外露面即結構完成面，模板統一采用寬度約100mm的木方。通過BIM建模深化設計，可得出任意高度上的截面尺寸并輔助坐標網格進行現場模板的配置。根據具體模型指導現場進行機具安排、砼澆筑等工作。1.室內木?；炷两Y構外露面即結構完成面，模板統一采用寬度約100mm的木方，施工前利用BIM對展開面進行模板預排，從而達到效果提前模擬，節約時間及材料成本。其效果模擬后由設計單位確認，可以精確把握設計意圖。 2.圖紙中異形屋面也為木模外露混凝土，需要預排模板：具體要求如下： 共享大廳鋼筋混凝土曲面模板沿平行于A(yíng)軸方向錯縫排列。 1號館鋼筋混凝土拱殼模板沿平行于1軸方向錯縫排列。 2-4號館鋼筋混凝土拱殼模板平行于A(yíng)軸方向錯縫排列。 游泳館鋼筋混凝土拱殼模板沿錐面徑向輻射錯縫排列，模板數量均勻遞減。
