BIM技術在鳊魚洲長江大橋施工的應用

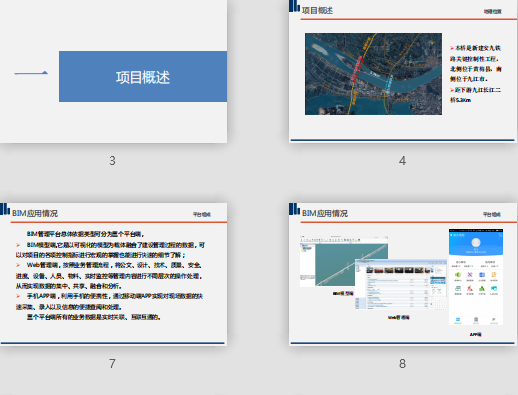

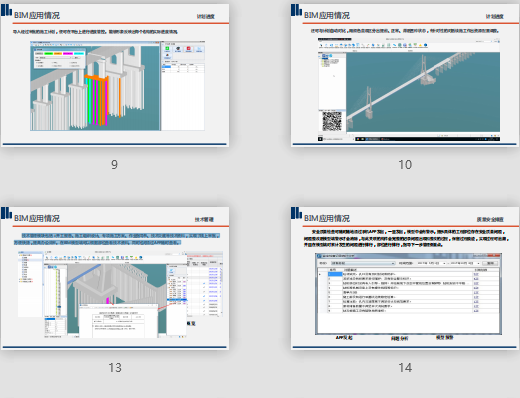

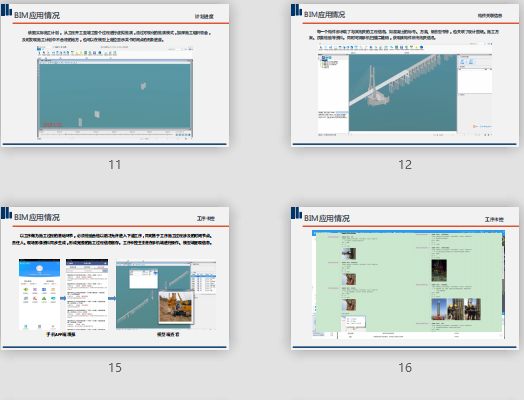

附件大?。?.8MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2021-09-23最后更新：資源簡介/截圖：本橋是新建安九鐵路關鍵控制性工程，北側位于黃梅縣，南側位于九江市。距下游九江長江二橋5.3Km。大橋全橋長3.537Km。由北往南依次為： uf0d8跨黃廣大堤100m連續梁 uf0d8北汊2*140m獨塔混凝土斜拉橋 uf0d8鳊魚洲上15*48m簡支箱梁 uf0d8南汊主跨為672m雙塔雙索面鋼箱混合梁斜拉橋 uf0d8南引橋主要為24m、32m簡支箱梁和連續梁結構BIM管理平臺總體依據類型可分為三個平臺端， uf0d8 BIM模型端,它是以可視化的模型為載體融合了建設管理過程的數據，可以對項目的各項控制指標進行宏觀的掌握也能進行快速的細節了解； uf0d8 Web管理端，按照業務管理流程，將公文、設計、技術、質量、安全、進度、設備、人員、物料、實時監控等管理內容進行丌同層次的操作處理，從而實現數據的集中、共享、融合和分析。 uf0d8 手機APP端，利用手機的便攜性，通過移勱端APP實現對現場數據的快速采集、錄入以及信息的便捷查閱和處理。 三個平臺端所有的業務數據是實時關聯、互聯互通的。導入經過審批的施工計劃，便可在平臺上進行進度管控。能夠形象反映出每個結構的實際進度情況。還可不計劃自勱對比，用顏色直觀區分出提前、正常、滯后三種狀態，有針對性的對后續施工作出資源配置調整。依據實際施工計劃， 從工程開工至竣工整個過程進行虛擬推演，通過可視化的推演模式，加深施工組織領會(huì )，及時収現施工計劃中丌合理的地方，也可以在模型上定位顯示某個時間點的形象進度。每一個構件都承載了不其相關的工程信息。如混凝土的標號、方量、鋼筋型號等，也關聯了設計圖紙、施工方案、質量檢驗等資料。同時可用手機掃描二維碼，獲叏該構件所有相關信息。技術管理模塊包括：開工報告、施工組織設計、與項施工方案、作業指導書、技術交底等技術資料，實現了線上審批，方便快捷，提高辦公效率。在BIM模型端可以根據部位查看技術資料。同時也可通過APP隨時查看。
