基于BIM技術的機電管線深化設計培訓課件

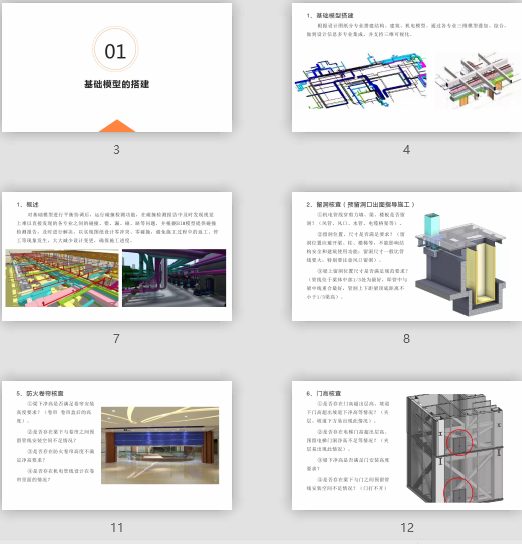

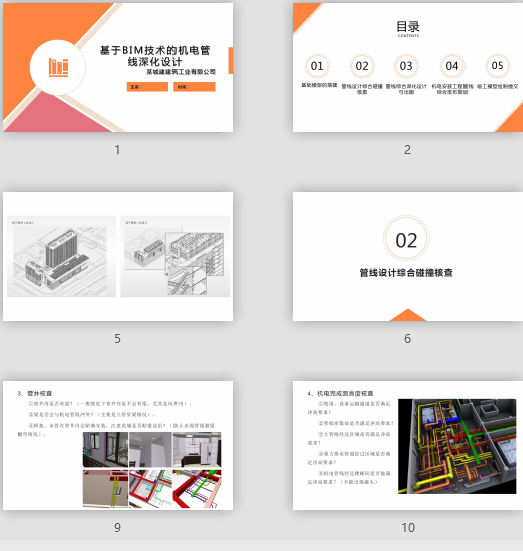

附件大?。?.49MB所屬分類：BIM資料分享會(huì )員：芳華分享時間：2022-01-11最后更新：資源簡介/截圖：目錄 CONTENTS 01基礎模型的搭建 02管線設計綜合碰撞核查 03管線綜合深化設計與出圖 04機電安裝工程管線綜合排布策劃 05竣工模型繪制提交1、基礎模型搭建 根據設計圖紙分專業搭建結構、建筑、機電模型。通過各專業三維模型疊加、綜合，做到設計信息多專業集成，并支持三維可視化。02管線設計綜合碰撞核查1、概述 對基礎模型進行平衡協調后，運行碰撞檢測功能，在碰撞檢測報告中及時發現視覺上難以直接發現的各專業之間的碰撞、錯、漏、碰、缺等問題，并根據模型提供碰撞檢測報告，及時進行解決，以實現圖紙設計零沖突、零碰撞，避免施工過程中的返工、停工等現象發生，大大減少設計變更，確保施工進度。2、留洞核查（預留洞口出圖指導施工） ①機電管線穿剪力墻、梁、樓板是否留洞？（風管、風口、水管、電纜橋架等）。 ②留洞位置、尺寸是否滿足要求？（留洞位置應避開梁、柱、樓梯等，不能影響結構安全和建筑使用功能；留洞尺寸一般比管線要大，特別要注意風口留洞)。 ③梁上留洞位置尺寸是否滿足規范要求？(管線位于梁體中部1/3處為最好，即管中與梁中線重合最好，管洞上下距梁頂底距離不小于1/3梁高)。3、管井核查 ①管井內是否有梁？（一般情況下管井內是不會(huì )有梁，尤其是風井內）。 ②梁是否會(huì )與機電管線沖突？（主要是立管穿梁情況）。 ③橋架、水管在管井內會(huì )貼墻安裝，注意此墻是否貼梁邊沿？（防止出現管線避梁翻彎情況)。4、機電完成面高度核查 ①坡道、設備運輸通道是否滿足凈高要求？ ②管線密集處是否滿足凈高要求？ ③大管線經過區域是否滿足凈高要求？ ④重力排水管道經過區域是否滿足凈高要求？ ⑤機電管線經過樓梯間是否能滿足凈高要求？（不能出現碰頭）5、防火卷簾核查 ①梁下凈高是否滿足卷簾安裝高度要求？（卷簾卷簾盒后的高度)。 ②是否存在梁下與卷簾之間預留管線安裝空間不足情況？ ③是否存在防火卷簾高度不滿足凈高要求？ ④是否存在機電管線設計在卷簾里面的情況？6、門高核查 ①是否存在門高超出層高、坡道下門高超出坡道下凈高等情況？（夾層、坡道下方易出現此情況)。 ②是否存在電梯門高超出層高、預留電梯門洞凈高不足等情況？（夾層易出現此情況)。 ③梁下凈高是否滿足門安裝高度要求？ ④是否存在梁下與門之間預留管線安裝空間不足情況？（門打不開）7、風井吊板、雙層板核查 ①吊板預留空間是否滿足風管尺寸要求？ ②雙層板預留空間是否滿足風管尺寸要求？ ③雙層板下方管線綜合排布以后是否滿足凈高要求？ ④風管穿吊板、雙層板是否留洞？ ⑤暖通、結構、建筑三專業圖紙是否都有標注且標注一致？
