新容器支座之吐槽

NB/T 47065.1~-5-2018已經發布了，很多公司已經收到了紙質版或者電子版。新標準于2018年7月1日實施。將新規范草草掃了一遍，發現不少錯誤，需要進行更正，總結如下：

鞍式支座

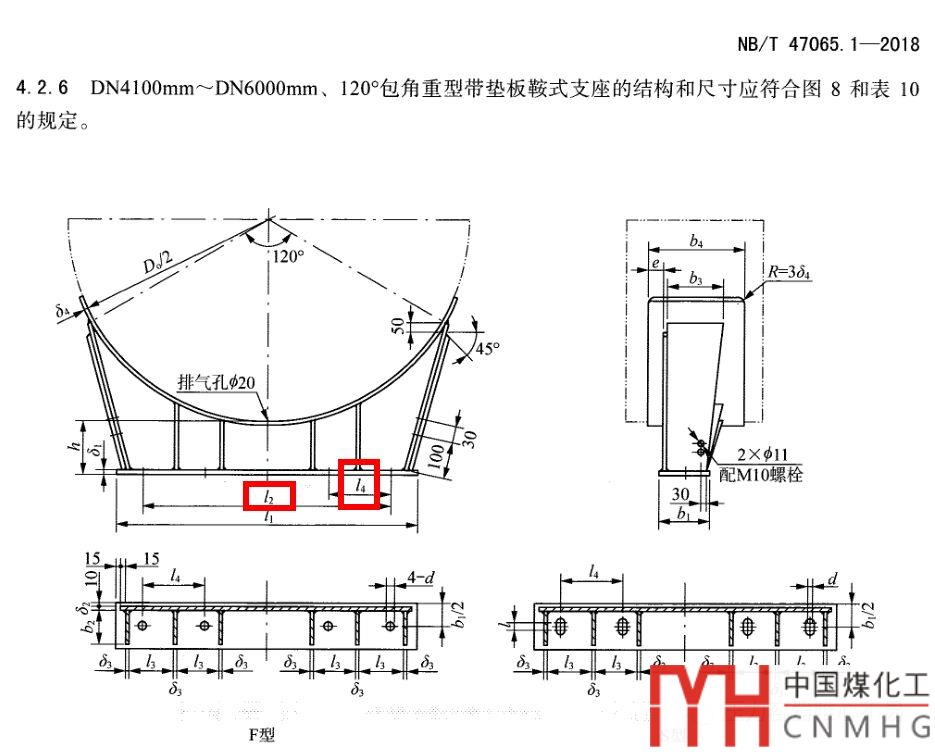

1. 第21頁，l2為兩最遠螺栓孔間距，l4為最近螺栓孔間距。而第22頁的圖紙中l2數值比l4小。明顯是l2,l4的符號寫反了。

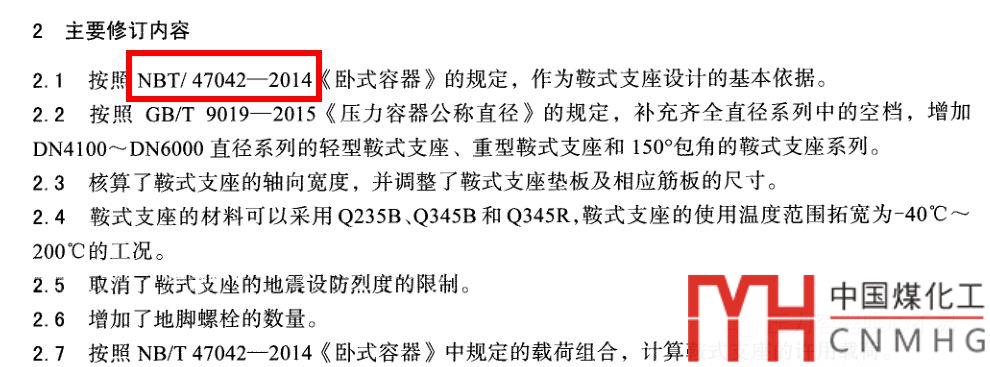

2. NB/T 47042-2014好幾處寫錯，比如43頁和45頁上

NBT/ 47042，斜杠位置錯了

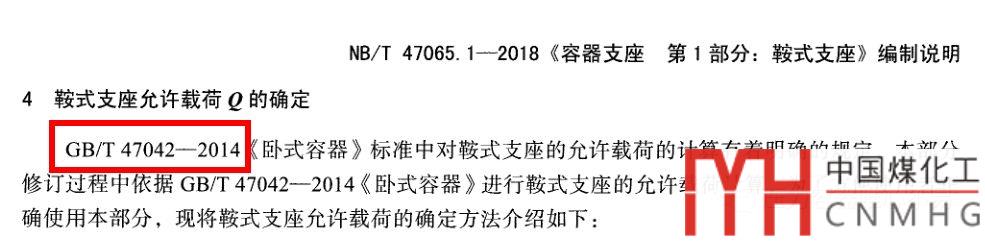

GB/T 47042是什么？

耳式支座

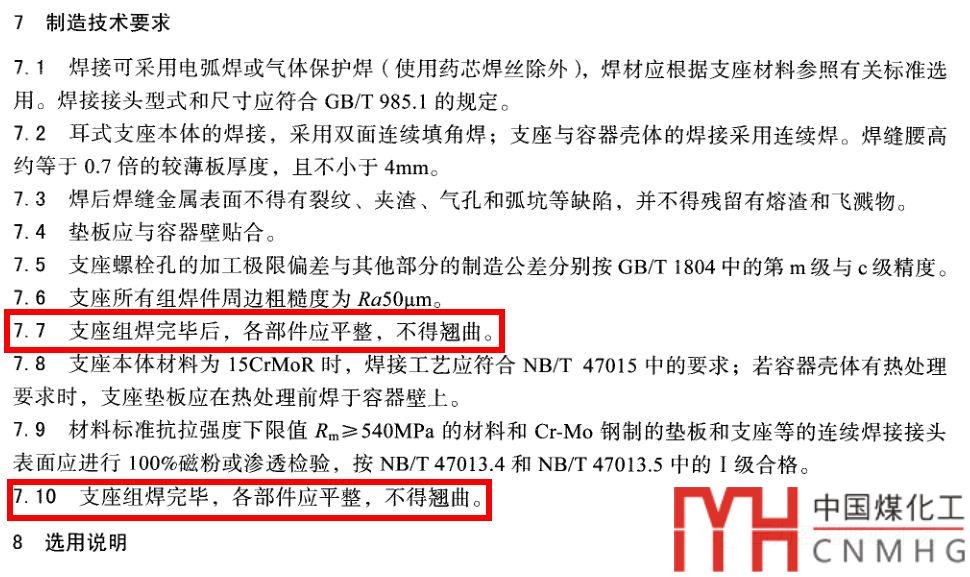

1. 規范第88頁，第7條，7.6條和7.10條重復。應該刪掉一條。

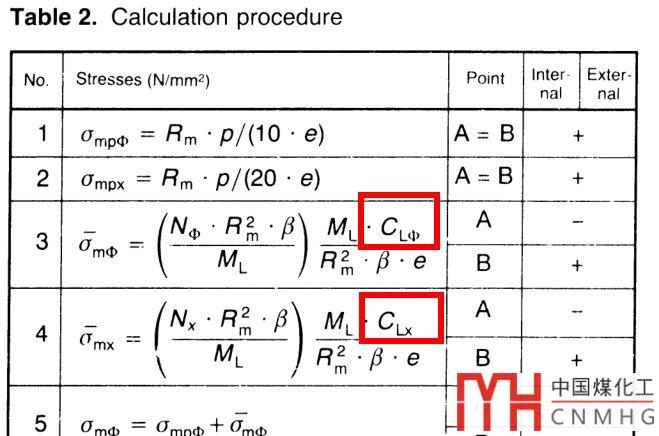

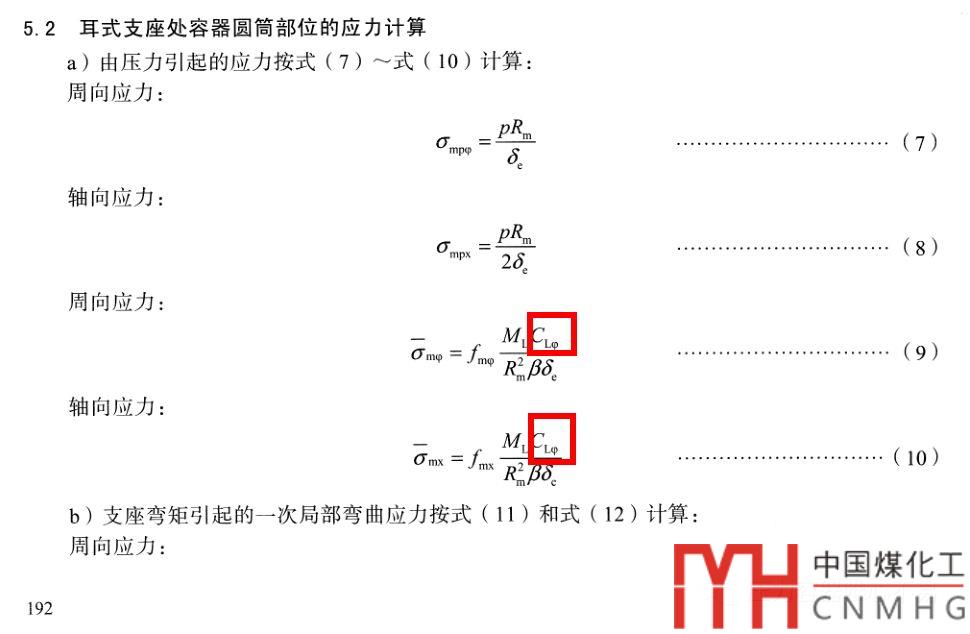

2. 耳座的圓筒部位的應力計算,第110頁，公式10，CLφ應為CLx

因為AD規范沒有改啊

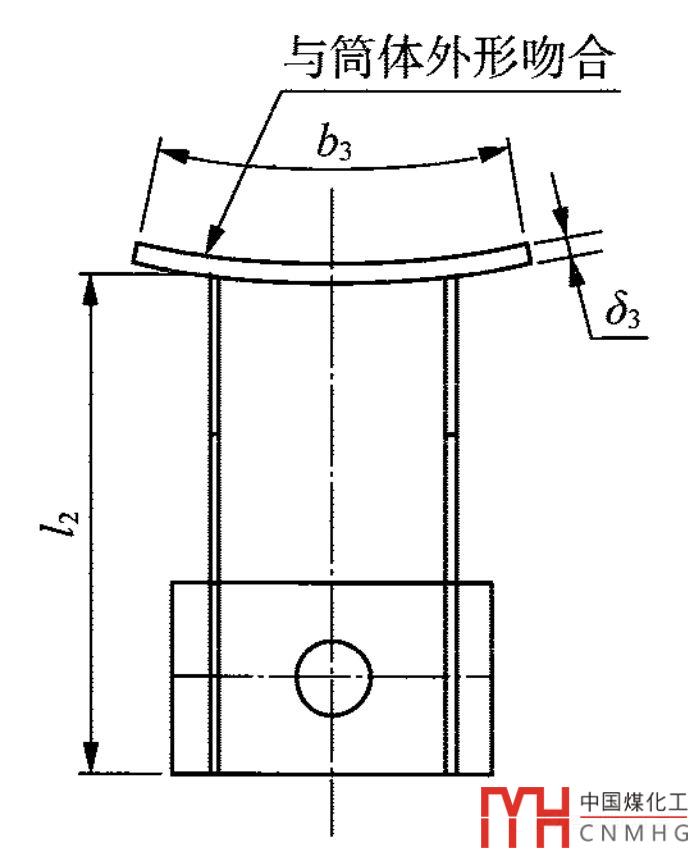

3. 耳式支座一個長久以來的問題，在新版本中仍舊沒有改動過來。l2的標注是從筋板內側開始的，不是筋板外側。

支承式支座

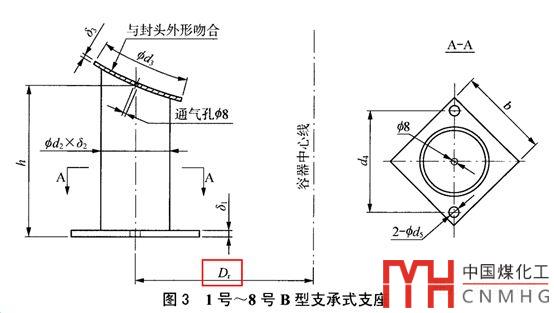

1. 支承式支座的示意圖圖3中（201頁）Dr為容器中心線到支腿中心距離。

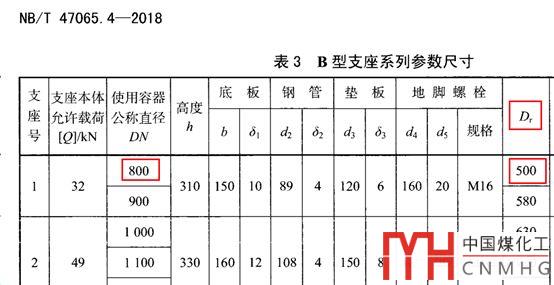

但是在對應的表3中，Dr卻是支腿的中心圓，否則DN800的距離Dr=500，怕是要懸空了。

2. 支腿承載能力大幅減弱。這讓原來能用的支腿現在都不能用了，這減少的幅度也太大了，能不能考慮一下標準的連續性啊。3.13~1.5倍，這是在過家家嗎~

剛性環支座

1. 剛性環耳座倒沒有發現什么問題

   因為我發現我的正版書竟然有8頁空白頁！

   翻看電子版才知道，原來是有內容的?。?！

蒼天大地~

吐槽

最后要吐槽一下標準：

1. 標準的圖和尺寸能否分別印在偶數奇數頁，而不是奇數偶數頁？這樣翻看標準就不用翻過來看示意圖，翻過去看尺寸，極度不方便。圖和尺寸左右放置，對設計人員要方便的多。

2. 這次支座的承載能力都有下降，規范越編寫越保守也行，但是降的幅度是否可以小點。

3. 支座對筒體的局部應力，影響本體的承載能力，但是能否要求的不那么嚴，PL+Pb均小于1.5S。 國際通用的支座程序校核均采用WRC107，按照3倍評定的?？刹豢梢灾苯右M(jìn)別人成熟，實踐證明安全的做法？這樣既安全，又經濟。

   其實只要列出各支座處墊板的各個載荷就行，根本沒有必要列出那么多的許用載荷，特別是耳座承載能力的《附錄B，由容器殼體限定的支座許用彎矩》。規范總共241頁，一個耳座附錄B占了97頁，40%的篇幅在列這個表。查出來值小，一般都算實際載荷然后用WRC107算一遍，不用理會(huì )這個附錄B。

   這里要表?yè)P腿式支座的編者，給出計算公式，用戶自己用WRC107核算，非常通用。



   同樣一個支座，老外的支座許用載荷比國內的高，軟件里直接輸入計算是不是很方便。
