大型循環流化床鍋爐鐘罩式風帽流化特性試驗研究

循環流化床（CFB）鍋爐正朝著大型化、高參數化、超（超）臨界的方向快速發展，隨著鍋爐容量的不斷增大，布風板上的布風均勻性變得更加重要。另一方面，近年來可再生能源發電的裝機容量逐年增加且運行中有較強的隨機性。因此，為促進可再生能源發展，國內對燃煤鍋爐機組提出了更高的調峰要求，要求部分鍋爐頻繁或是長期實現低負荷下穩定燃燒，這降低了布風板的阻力壓降。根據大量運行經驗與研究，布風板壓降為整個床層阻力的25%以上時才可以維持床層的穩定運行。如何適應低負荷運行要求，成為近期電站鍋爐燃燒技術的研究重點之一。

風帽作為布風板的重要組成部分之一，其設計好壞與布風板的流化質量密切相關。鐘罩式風帽相較其他風帽有阻力特性更好、不易漏渣等優點而廣泛應用于電站鍋爐中。國內大型CFB鍋爐的鐘罩式風帽大同小異。但在實際使用過程中發現，不同電站鍋爐中風帽的結構、單位布風板面積上的風帽數量和流化性能并不完全相同。尤其是在低負荷運行時，由于布風板阻力較低而頻頻出現不同程度的結焦、漏渣以及風帽損壞等問題。為解決上述問題，前人對不同類型或尺寸風帽的阻力特性或射流特性進行了系統的研究，但卻未見關于鐘罩式風帽流化時的擾動范圍、氣固流動及大顆粒沉積情況的流化特性研究工作的研究文獻。

對此，本文在一臺小型冷態試驗臺上，對來自國內幾大超臨界、亞臨界大型CFB電站鍋爐布風板上的不同結構和尺寸鐘罩式風帽進行了試驗研究。通過測量各個風帽在各個工況下的進出口靜壓降和床層流化情況，獲得風帽的結構和尺寸對風帽阻力特性和流化特性的影響規律。

1.1.1 試驗臺本體及風帽結構參數

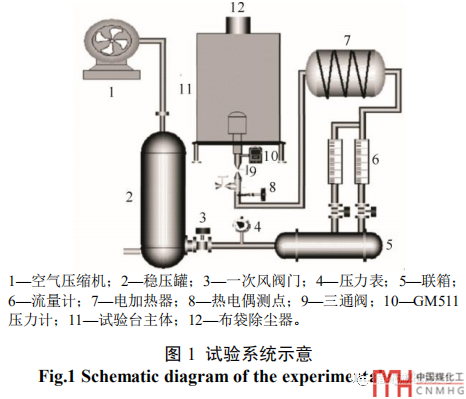

試驗臺主體如圖1中序號11所示。試驗臺箱體結構內部尺寸長寬高為700mm×700mm×1000mm，正面為透明可視且耐壓強度較高的亞克力玻璃板，試驗臺頂部設有除塵裝置?？諝鈮嚎s機以恒定的質量流量輸送空氣進入穩壓罐，形成壓力穩定的來流空氣，通過風帽將試驗臺中的床料流化。

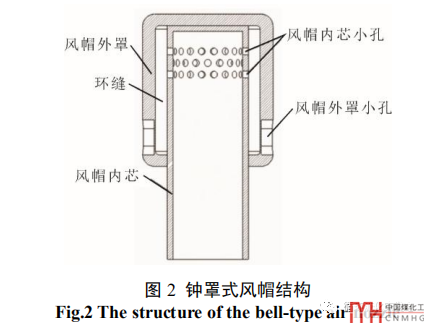

普通鐘罩式風帽基本結構如圖2所示。試驗所使用的各個鐘罩式風帽分別以A—F編號，結構尺寸見表1。風帽A和風帽B、風帽C和風帽D、風帽E和風帽F分別為來自不同大型CFB鍋爐爐內布風板上的同種類型風帽。

由表1可見，風帽A和風帽B、風帽C和風帽D僅內芯小孔數（內芯小孔總面積）不同，風帽E和風帽F僅外罩小孔數不同。6種風帽為結構相似的鐘罩式風帽，內芯芯管內徑與環縫結構尺寸大小差別不超過12%。

1.1.2 試驗床料

試驗床料以不規則形狀石墨顆粒與某電站鍋爐床料嚴格參照電站鍋爐中的床料粒徑分布摻混。由于石墨顆粒與鍋爐床料物理性質相近，混合床料的物理性質和原先的底渣十分接近。床層高度400mm，試驗床料真實密度為2231kg/m³，堆積密度為1068kg/m³。床料的粒徑分布如圖3所示。

1.1.3 試驗輔助系統

試驗送風系統主要由大功率空氣壓縮機和穩壓罐組成?？諝鈮嚎s機額定流量為600m³/h，供氣壓力可達0.7MPa。一次風經過浮子流量計后從試驗臺下方送入。根據不同試驗要求，通過調節閥控制不同的試驗所需風量。試驗測量系統中阻力特性測量系統主要由測壓管和GM511壓力計組成，流化特性測量系統主要包含床層電阻測量?jì)x及兆歐表（圖4），風帽附近氣固流動的可視化測量系統主要由JVC-高速攝像儀、三腳架及補光光源組成。

1.2.1 試驗測量方法

1）在進行阻力特性試驗中，將測壓管垂直于氣流流動風向并連接GM511壓力計，通過測量各個工況下風帽底部進口與風帽外罩小孔之間的靜壓差，即可獲得每個鐘罩式風帽的阻力特性曲線。

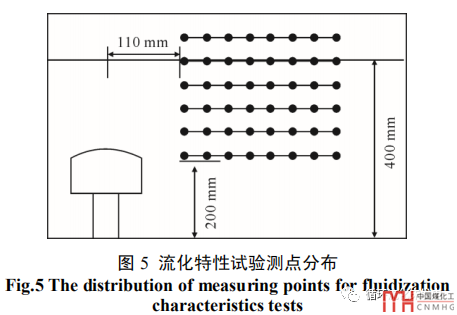

2）床層的流化特性采用電阻法測量。從試驗臺頂部沿半徑方向劃開細縫，將床層電阻測量?jì)x伸入試驗臺內并在另一頭連接兆歐表。由于床料中摻混的石墨具有良好的導電性（具體電阻值與測量處的床層空隙率相關），通過探測不同位置的電阻值，即可間接確定床層顆粒運動狀態（流化狀態或擾動狀態）。流化特性試驗測點分布如圖5所示。測點的水平節距為30mm，縱向節距為50mm。

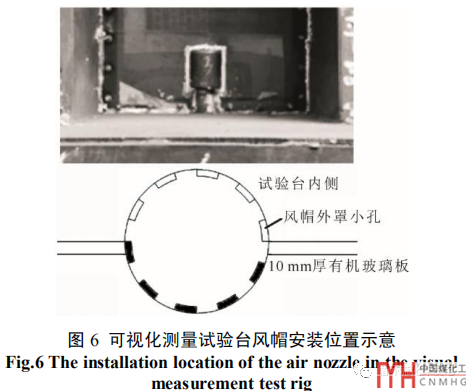

3）風帽附近氣固流動的可視化測量主要包含冷態測量與熱態測量工況。測試時，將原試驗臺上的亞克力玻璃板取下，跨騎在風帽直徑上安裝，只保留料層中的風帽外罩小孔，把外面的小孔封死（圖6）。試驗中，JVC-高速攝像儀在640×360分辨率下以200幀/s的頻率高速連拍，記錄不同工況下風帽附近的流化過程。

1.2.2 流化料層的電阻值標定

為準確判斷流化與否，本文定義電阻當量比P與擾動范圍：

式中，P為某一工況下某測點電阻Ω1與固定電阻Ωg（流化狀態下物料濃度最低處的電阻值）之比。

床層靜止處P值接近0，床層流化時電阻值明顯變大。且由于床料中的氣泡運動，使床層發生擾動，局部空隙率發生隨機性的變化，從而使測量裝置極板間的電阻值發生較大波動。結合試驗現象，在各個工況下床層靠風帽中心明顯可見的流化區域測量電阻當量比均值Paverage和變化范圍?P，將床層狀態與Paverage、?P做標定，得到如圖7a)所示標定曲線，并據此確定如圖7b)所示的擾動范圍。擾動范圍為單個鐘罩式風帽能將床層顆粒擾動起來的作用區域。

1.2.3 試驗工況安排

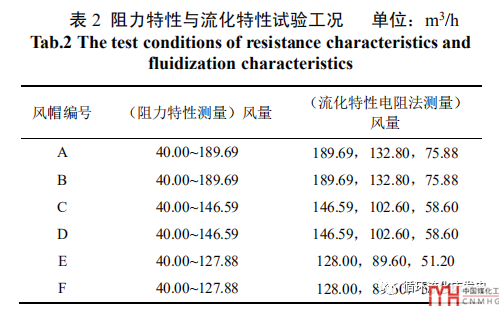

試驗中，以各個風帽所屬電站鍋爐滿負荷運行時的一次風量為100%風量工況。阻力特性試驗以20m³/h為梯度改變風量工況，流化特性試驗分別為40%、70%、100%風量3種工況，具體試驗工況參數見表2。以風帽A為例，在37.94m3/h（40%）、94.85m3/h（100%）、151.76m3/h（160%）風量，以及10（冷態）、100、200、300℃風溫條件下，對其附近氣固流動特進行可視化冷態與熱態測量。

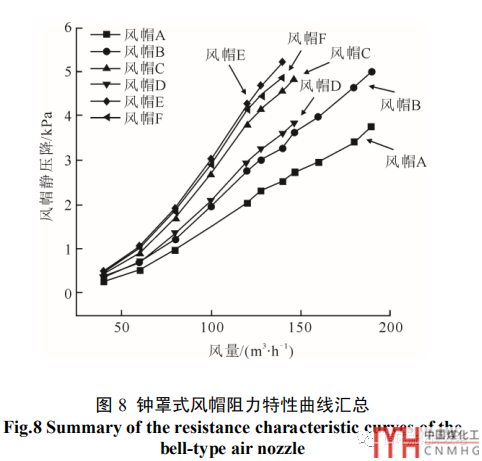

一次風從鐘罩式風帽的芯管、內芯小孔、環縫及風帽外罩小孔到達料層并在此流動過程中存在一定的靜壓降。圖8為試驗所用風帽阻力特性曲線匯總。由圖8可見，風帽A與風帽B、風帽C與風帽D隨風量變化的阻力特性曲線差異明顯，而風帽E與風帽F的阻力特性曲線基本相同。因此可以看出，鐘罩式風帽的阻力特性影響因素中，內芯小孔的變化比外罩小孔的變化影響大得多。

從圖8還可以看到：3種類型風帽的阻力特性曲線差異明顯；內芯小孔總面積越大，風帽阻力隨風量的變化曲線越平緩。文獻研究指出，鐘罩式風帽內芯小孔產生的阻力壓降占整個風帽的50%~70%。因此結合試驗結果可以發現，當鐘罩式風帽的其他結構尺寸相差不大時，內芯小孔個數或總面積的變化在鐘罩式風帽的阻力特性占主導作用。由于風帽阻力特性試驗時的風量就是風帽在對應鍋爐運行中的實際風量，因此風帽阻力與布風板阻力隨風量的變化關系一致，即本試驗中風帽的阻力特性規律可以作為鍋爐布風板阻力設計與計算的依據。

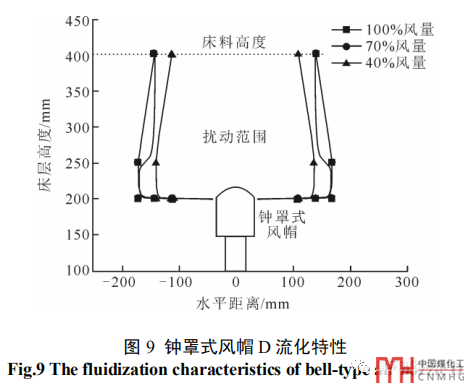

圖9為風帽D的流化特性隨風量工況變化示意。

由圖9可見，鐘罩式風帽的擾動范圍輪廓線呈水滴形狀。這是因為當流化風從風帽流出后，會(huì )沿阻力最低的路線流動，并克服床壓將風帽上方的床層顆粒流化起來。在本試驗的全部風量工況范圍內，風帽D的擾動范圍在水平方向上大約在220~340mm之間。經計算，隨著風量從額定風量的40%依次增加到70%、100%，風帽D在床層中的擾動范圍分別增加了約30%和21.7%。這是因為在其他條件不變的情況下，隨著試驗工況風量從40%工況增加到70%和100%負荷工況對應的試驗風量，鐘罩式風帽外罩小孔噴射出來的射流速度分別增加了75%和150%，流化風在床層中的穿透力增強；另一方面，射流速度增加后，流化風的動壓變大，對床層顆粒的作用力加強，能被流化起來的床層顆粒粒徑范圍和數量增加，同時由于風量的升高，流化風在床層中擴散范圍也隨之變大。

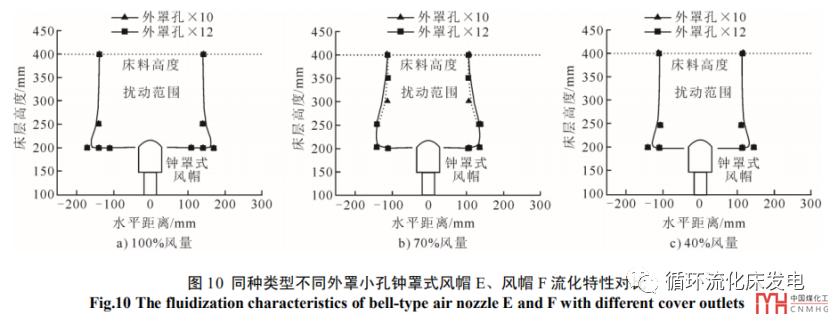

圖10為不同外罩小孔數的同種類型鐘罩式風帽E與風帽F在各工況下的流化特性對比。從圖10可以看到，在同一風量下風帽E與風帽F擾動范圍基本一致，說明風帽外罩小孔的總面積變化對鐘罩式風帽的流化特性影響很小。這是因為當鐘罩式風帽的外罩小孔數從12減少到10后，外罩小孔射流平均速度只增加了近17%，而外罩小孔之間的間距變寬了，且流化風在風帽中的靜壓降幾乎相等，因而流化風在床層中的穿透力變化較小。同時由于流化風量保持不變，當流化風完全擴散并往上流動時，逐漸形成相同的擾動范圍。

圖11為不同內芯小孔數的同種類型鐘罩式風帽A與風帽B在各工況下的流化特性對比。由圖11可見：在同一風量下，風帽A比風帽B的擾動范圍大，說明隨著風帽內芯小孔總面積的增加，鐘罩式風帽的流化特性變好，擾動范圍增加；同時，內芯小孔的變化對擾動范圍的影響比外罩小孔的變化更大。這是因為風帽內芯小孔總面積是對鐘罩式風帽阻力特性影響最大的關鍵部位，內芯小孔面積越大，同一風量下風帽阻力越小，流化風經過風帽的靜壓降越低，相同風速下在床層中具有更大的穿透力和擴散力，對床層顆粒的作用力更大，所以在床層中的擾動范圍更大。

2.3.1 冷態可視化測量

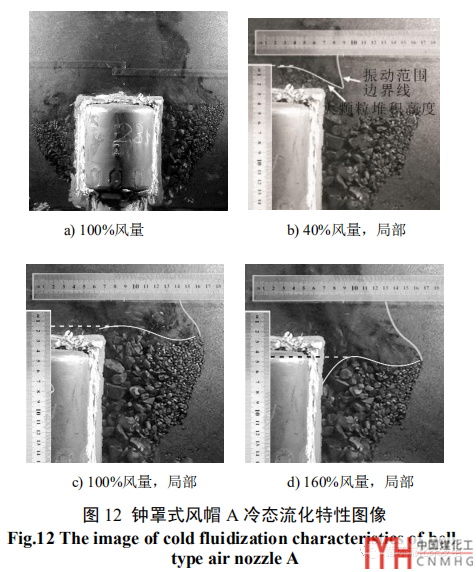

圖12a)為100%風量下A風帽附近氣固流動特性。由圖12可見，鐘罩式風帽附近床層顆粒的擾動范圍大致呈下寬上窄的液滴狀，與電阻法所測擾動范圍形狀一致。同時發現，隨著流化試驗進行，較大的顆粒逐漸堆積在風帽附近最后穩定在某一高度，這種現象表明某工況下風帽的流化過程中，只有小于該工況下顆粒臨界流化粒徑（某一風量下剛好能被流化的最大顆粒的粒徑）的床料才能夠被流化，而大于此粒徑的顆粒在經過一系列運動后堆積在風帽附近和床層底部，靜止不動或者偶爾翻滾。

圖12b)—12d)分別為40%、100%和160%流化風量工況下鐘罩式風帽A附近氣固流動特性局部圖像。為便于觀察與比較，勾勒出大顆粒堆積高度和擾動范圍邊界線。由圖12b)—12d)可見，隨著流化風量的從40%增加到70%和100%工況風量，大顆粒的堆積高度分別降低了15mm和30mm，約為40%風量下堆積高度的6.1%和12.1%。這是由于隨著流化風風速變大，床層顆粒的臨界流化粒徑增大。當流化風量從鍋爐額定負荷風量的40%增加到100%時，擾動范圍沿水平半徑上的寬度明顯增大約65mm；而當流化風量從100%增加到160%時，擾動范圍沿水平半徑上的寬度增加幅度大大降低，僅約6mm。結合陳娟、JIXY、馮冰瀟等對鐘罩式風帽的小孔射流研究可以知道，風帽出口的流化風速度增加，射流深度會(huì )增加，在床層中的擴散和穿透能力變大，擾動范圍增加。當擾動范圍較大時，沿水平尺寸小幅度增加就能使流化風在豎直方向上的流動截面積有較大幅度的增加，為保證擾動范圍內分布的流化風都能夠將床層顆粒流化起來，擾動范圍增加得越來越慢。

2.3.2 熱態可視化測量

以100%風量為等質量流量流化風對鐘罩式風帽A進行熱態可視化測量。圖13分別是流化空氣溫度為10、100、200、300℃時風帽A附近氣固流動特性瞬態分布。

由圖13可見：隨著溫度逐漸從10℃升高到300℃，風帽沿水平方向的擾動范圍幾乎不變，沿半徑方向最大寬度約為165mm，而床層大顆粒的堆積高度降低；流化風每升高100℃，床層大顆粒的堆積高度下降大約5mm，占冷態堆積高度的2.17%。以一般CFB實際工況的溫度作參考，床層大顆粒的堆積高度可比冷態下堆積高度低20%左右。由于本試驗是以等質量流量流化風為準，當溫度升高后，流化風膨脹體積流量增加，氣流速度加快，流化風密度減小。由式(2)可知，風帽阻力也會(huì )隨之增加，布風板的流化均勻性變好。

式中：x為與v風帽出口平均流速對應的阻力系數，x為隨流速v增加先增大后趨于常數；s為出口總截面積。

由熱態試驗結果可知，流化風溫度升高后大顆粒堆積現象有所改善。這是因為床層中顆粒的臨界流化速度隨溫度升高而減小，更多床料被流化起來，因此床層大顆粒的堆積高度降低。閻維平在對床層可流化顆粒的研究計算中也指出，流化風溫度升高后可以攜帶更大尺寸的顆粒，即等質量流量的流化風溫度升高可使床層顆粒的臨界流化粒徑變大。在實際鍋爐中，床層的溫度比試驗中高得多，風帽內的流化風密度（風帽阻力）變化與試驗結果相近；而實際鍋爐中床層顆粒的臨界流化速度會(huì )變得更小，因此風帽附近大顆粒的氣固流動特性和堆積現象會(huì )比試驗結果有更明顯的改善。綜上所述，提高一次風溫度或床溫，鐘罩式風帽附近的擾動特性變好。

1）風帽阻力主要受內芯小孔面積的影響。由于采用了按實際鍋爐運行工況對應的風帽風量進行測試，所測單一風帽阻力特性與實際鍋爐在該工況運行時的布風板阻力基本一致。

2）流經單一風帽的流化風量從額定負荷風量的40%增加到100%時，鐘罩式風帽在床層中的擾動范圍增加51.7%左右，床層顆粒的臨界流化粒徑變大，大顆粒床料堆積高度降低18%。

3）鐘罩式風帽的擾動范圍隨著風帽的內芯小孔總面積變大而增加，而風帽外罩小孔總面積的變化對風帽擾動范圍的影響很小。

4）流化風溫度升高，布風板的流化均勻性變好，床層顆粒的臨界流化風速減小，臨界流化粒徑變大，大顆粒床料堆積高度降低，風帽對床料的擾動特性變好。

文獻信息

陳子曦,盧嘯風,范會(huì )勇,龍瀟飛,范立元,劉世榮,王泉海,李建波,亢銀虎.大型循環流化床鍋爐鐘罩式風帽流化特性試驗研究[J].熱力發電,2020,49(05):50-57.
