VCAD改進之路

VCAD的人孔可以繪制HG/T 21515-2014~HG/T 21531-2014的1:1簡圖三視圖，并自動生成明細表。

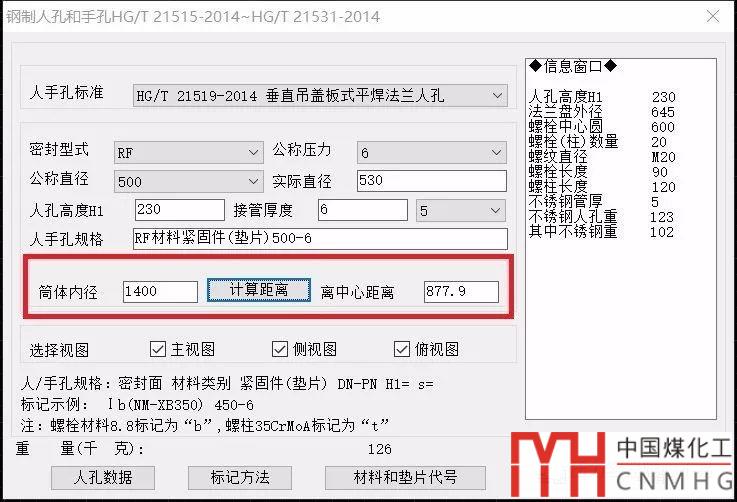

根據朋友建議，由于人孔在筒體上，很多時候需要在管口表里標注上人孔外伸長度。為了繪制法蘭已經根據人孔的規格進行了選擇，可以再多增加一個筒體內徑的數據，用來反算人孔密封面距離設備中心的距離。

朋友說的很有道理，以前我一直是畫出來，進行移動后測量出距離中心距離。其實只要用勾股定理略微計算一下即可。程序編制起來也非常方便。所以就改成了上圖的樣子。加一個內徑就可以算了，對于校核來說，非常方便了。

最近有個朋友提供了一個思路。設備上的管口有很多很多，雖然VCAD編制了橫向拉管口號，豎向拉管口號。但是需要填寫很多文字信息，比如管口符號，管口大小，如果需要填寫文字，那么復制一個現成的管口符號不是更好么，何必用拉管口號的程序呢？有幾個人在用你提供的管口號程序？

我覺得他講的很有道理，其實我自己也喜歡復制出來，手動填寫。我問那怎么用程序解決？

他說：“其實我們在拉管口號的時候，一般管口表已經有了，如果通過框選管口表的管口名稱和管口規格，一次生成所有的管口符號，然后通過移動到所需要的位置，那么就不需要再輸入文字了。而且當管口符號被移動完畢后，就表示所有的管口都標注了管口符號，沒有遺漏。比你一個個手動填寫文字要便利很多。”

我說你說的很有道理，就這樣辦吧。于是就做了類似的功能。一次批量生成管口符號。用了幾次后，愛不釋手。

很多時候，難點并不是寫程序，而是我們什么樣的操作是最簡便的。比如上面的內容實現起來都很簡單，也沒什么工作量，但是的確可以節省很多操心的事情。

以前計算鍛件的重量，我用的是編制一些表格，通過輸入一些參數來計算。一次路過同事的桌子，發現他畫了個3D的部件，我問你這個是什么，為啥要畫出3D的部件？

他說，這個是為了算重量啊。

我很驚奇：還有這種操作，趕緊教教我。

他說，你先做個面域，然后旋轉成3D的實體，查詢實體的體積，乘以密度就可以得到密度了，你看很方便吧。不用輸入很多參數，而且通用性強，只要是回轉體都可以用。

我說：我誰都不服，就服你，想出這么牛的操作。

我回到座位上，對著幾個鍛件、球缺、八角墊試了試，是很方便。就是做面域，旋轉式題，查詢體積，計算重量一系列操作太復雜了。于是我自然想到，能否將這幾步自動化。通過點選封閉區域，自動生成面域，選擇中心線自動旋轉，自動查詢體積，按照碳鋼計算重量。算完后刪除實體。這樣在使用者眼中，只是短短3步就完成了復雜的旋轉體重量計算。

所以我就編寫了旋轉體重量計算的程序，用完以后，真是感覺太舒爽了，不用復雜的數據填寫，精度高，用完不留痕跡。要是不是機緣巧合，看到同事的操作，也就不會(huì )有這么好用的程序了。
