SW6非對稱雙鞍座的計算
前幾天，同事計算一臺臥式容器的鞍座，怎么計算都過不了。
“該輸入的都輸入了”
“而且按照保守的對稱鞍座計算通過了，按照非對稱的反而算不過，太不科學了”
他拉我過去幫忙解決一下。
我一看這臺設備，骨骼比較清奇，今天它長這樣：
原來此設備暗含偉大領袖毛主席一首詞：
《念奴嬌. 昆侖》
橫空出世，
莽昆侖，
閱盡人間春色。
飛起玉龍三百萬，
攪得周天寒徹。
夏日消溶，江河橫溢，人或為魚鱉。
千秋功罪，
誰人曾與評說？
而今我謂昆侖：
不要這高，
不要這多雪。
安得倚天抽寶劍，
把汝裁為三截？
一截遺歐，
一截贈美，
一截還東國。
太平世界，
環球同此涼熱。
問：
“為何要裁三截”
答：
“因為上面兩個大管口的載荷實在太大了，需要整體加厚筒體”
“原本20mm夠的，應力不肯降載荷，所以管口處筒體加厚了10mm，變成了3截。”
"算鞍座的時候用的是20mm的筒體，對稱鞍座算過的，但是非對稱按照30mm還不過。找了好久的原因也沒有找到，你幫我看看。"
問：
“該輸入的都輸入了吧？”
得到肯定答復后，生成計算書，看計算書里是哪項不過。
看輸入項：
各項輸入都有，鞍座包角，墊板寬度，材料都有，繼續查看結果。發現計算結果中，鞍座沒有參與計算。
“鞍座墊板好像沒有參與計算額”
“不可能啊，鞍座數據都有啊，怎么會(huì )沒有參加計算”，設計人員很不解。
鞍座墊板參與計算需要三個條件：
-
墊板包角要大于等于鞍座包角+12°。
-
墊板厚度要大于等于0.6倍筒體厚度。
-
墊板寬度要大于等于1.56sqrt（RT）+支座寬度。
那么我們一個個來檢查：
墊板包角，GET！
墊板厚度，OK！
墊板寬度，NANI？
看了又看，不敢相信自己的眼睛：

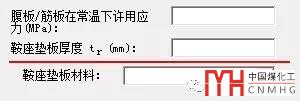

墊板寬度b4竟然沒有輸入項。鞍座墊板厚度下面就像太監一樣，沒有了。
因為沒有墊板寬度數據b4的輸入項，所以計算書中沒有考慮墊板的作用，所以就算筒體鞍座處從20改到了30厚，鞍座處的筒體應力還是超了。這就是為什么按照原來的臥式容器模塊保守計算過了，按照實際情況反而不過了。
沒有輸入項怎么辦，幸虧群里有大神提示：
“你是不是沒有打補??？”
補丁鏈接如下：

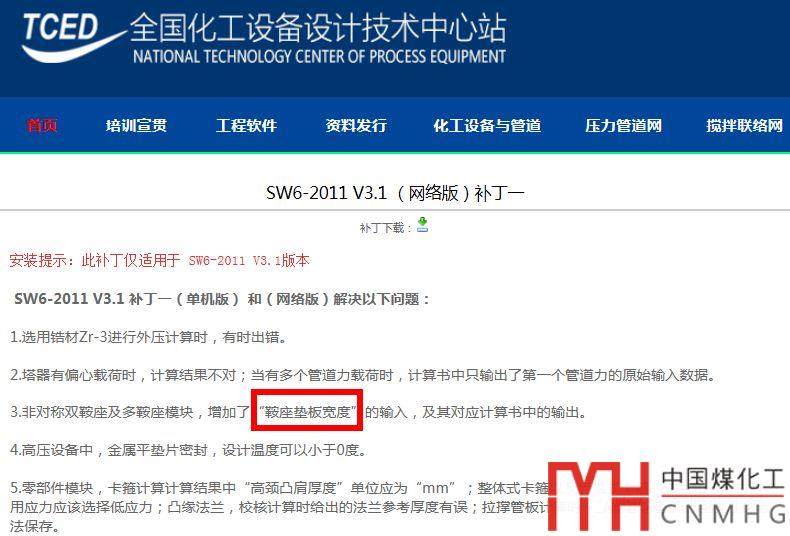

http://www.tced.com/software_patch_detail.aspx?id=13
安裝提示：此補丁僅適用于 SW6-2011 V3.1版本
趕緊下來安裝一下，再打開：

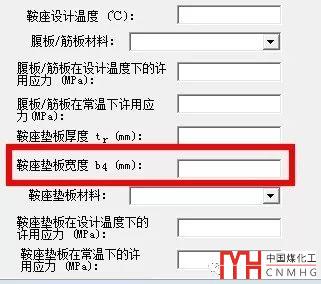

有輸入項了，輸入之后：
過了!
