?固定管板換熱器殼程需要100%RT？
固定管板換熱器殼程需要100%RT？
為了在使用過程中進行內部檢測，一般設備都需要設置檢測孔，對于無法進行內部檢測的設備，在容規和GB150中均有一些規定。

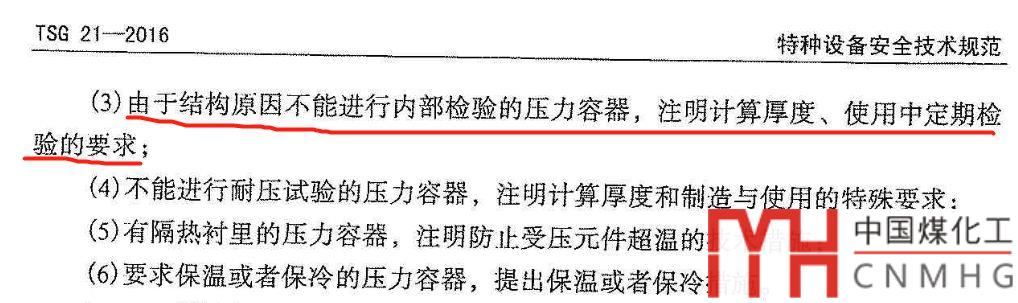

在TSG 21，固容規中有一條：

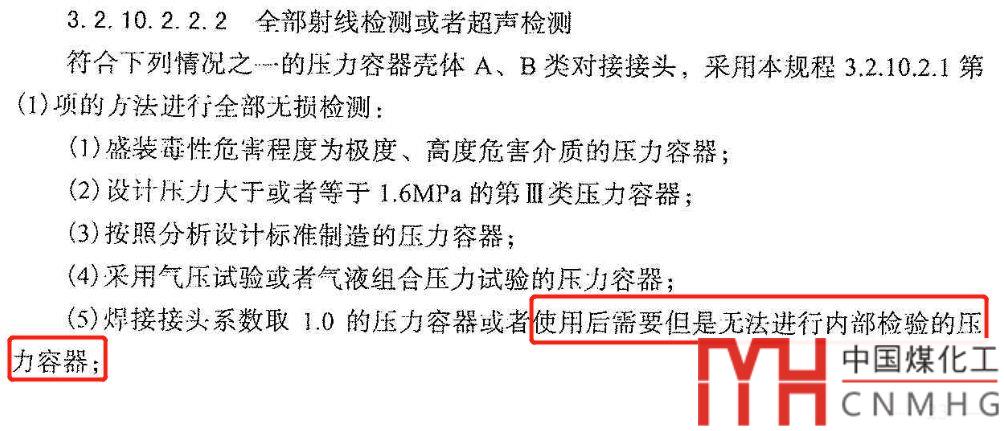

在TSG21的3.2.10.2.2.2中：
在GB150.4中，有類似的一條：
如何理解這一條呢？特別是對于固定管板換熱器，結構決定了使用后無法進行內部檢測，是否屬于“使用后需要進行內部檢測”，是否需要按照GB150做100%射線或超聲呢？

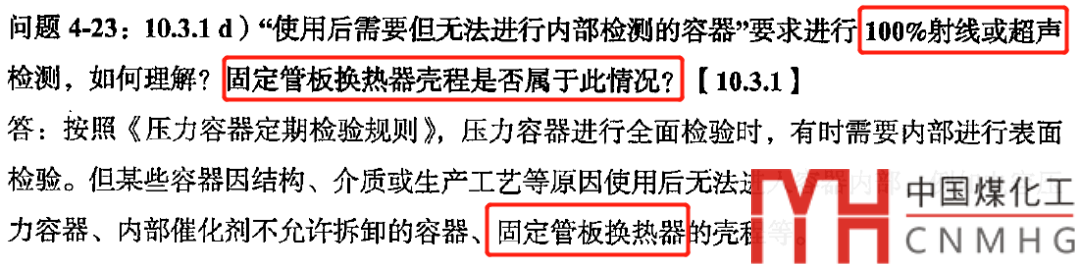

在《GB 150-2011《壓力容器》問題解答及算例》中，有這么一條：
按照《GB 150-2011《壓力容器》問題解答及算例》回答的意思，固定管板換熱器的殼程屬于“有時需要進行內部檢驗，但因為結構無法進入容器內部。”。那么按照GB150.4,10.3.1條，固定管板換熱器的殼程需要100%RT或者UT。

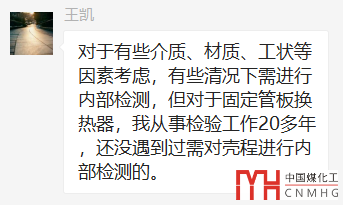

但是在實際執行過程中，均不會(huì )因為這一條而要求固定管板換熱器殼程100%RT。實際運行過程中，也不會(huì )需要對殼程進行內部檢測。正如從業多年的王總所言：
那么究竟如何理解這個問題呢？
“使用后需要”是什么意思？
容規和GB150的本意可能是讓設計單位注意一下如果無法內部檢測但是又有這個需求，需要增加一些額外的措施作為補償。但是容規和GB150的“使用后需要但是無法進行內部檢測”這條規定是比較主觀和含糊的，在執行過程中很容易產生爭議。
作為一項法規，如果規定“使用后無法進行內部檢測，必須BaBaBa...”，那么很容易執行。
如果規定“使用后需要但是無法進行內部檢測，必須BaBaBa...”，那么必須規定一下，什么叫做“使用后需要”。因為“使用后需要”畢竟是一個主觀判斷。
誰有權力決定“使用后需要”？職責劃分如何？
業主，專利商，工程公司設計院還是制造單位？
如果放在容規和GB150里，通常一般責任就是設計單位和制造單位。
但是換熱器型式又往往是業主和專利商定的。定成固定管板后，鐵定是無法內部檢測的。是不是可以認為，業主專利商的主觀意圖是：固定管板“使用后不需要”進行內部檢測？
設計單位如果認為使用后不需要，那么是否都可以豁免，不需要100%RT？
特檢院或者評審老師認為設備屬于“使用后需要”，并拿容規，GB150和《GB 150-2011《壓力容器》問題解答及算例》作為依據，要求修改設備型式或者提高到100%檢測，是否合理？
甲認為需要，乙認為不需要，兩者矛盾如何解決？歸根到底，是誰來決定“使用后需要”的問題。
邏輯問題
有個邏輯問題：
“使用后需要但是無法進行內部檢測”和100%RT有沒有關聯性？
需要內部檢測是一個工藝操作問題，而100%RT是強度質量問題。
好比開發商建了一座房子，業主發現沒有開門窗，開發商答復業主說“作為補償，那我們再把墻砌厚點吧。”。
如果說需要進行內部檢測是靈魂的話，100%RT只是一具肉體，兩者真能互相替代嗎？
“你可以占領我的肉體，但是你得不到我的靈魂”
如果實在需要進行內部檢測，那么應該對癥下藥，在結構上想辦法，而不是自我安慰，增加檢測。
如果設備本身可以設置檢查孔，而未設置，是設備專業的責任嗎？
一臺設備使用后需要內部檢測，但是工藝未設置檢查孔，那么難道可以用100%RT代替檢查孔？
從邏輯上來說，這是說不通的。
ASME類似的規定
ASME八一卷中，也有關于內部檢測相關內容。
在UG-46中，有關于檢查孔的內容，詳細規定了什么情況下可以不設置檢查孔，如設置檢查孔，在設備多大直徑下應該有多大的檢查孔，檢查孔位置，以及檢查孔的數量，以便于進行內部檢測。
這種規定比“使用后需要但是無法進行內部檢測，必須BaBaBa...”的要求清晰的多，而且容易執行。
比如某次涉外項目中，工藝提的數據表，DN350的容器，開了一個手孔。設備專業馬上根據UG-46提醒工藝，按照規范，應該在上下封頭處共開兩個手孔。而工藝專業馬上接受了設備專業的意見。
如果是GB的設備呢？工藝就算不提手孔，設備專業拿不出讓其他專業信服的理由讓工藝把結構修改了，只能默默承受，做一下100%RT作為補償。
UG-46更貼心的是，專門針對固定管板換熱器這種使用后無法內部檢測的結構進行了詳細的規定，對于固定管板換熱器，是可以不設置檢查孔的。
專家老師答疑
在GB151中，對于固定管板換熱器，因為無法進行無損檢測，相關的處理要求有一條：
除此之外，并未要求對于殼體做100%RT或UT的要求。
如果真按照《GB 150-2011《壓力容器》問題解答及算例》的說法，那么在GB151中就應該直接要求，固定管板換熱器的殼體，應做100%RT或UT。

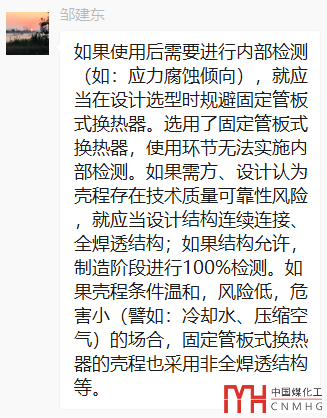

為此，請教了一下GB/T151的編者之一，鄒建東老師，鄒老師的回答如下：
的確，如果真要求內部檢測，業主，專利商為啥要用固定管板的換熱器，改成U型的浮頭的，直接解決這個問題不好嗎，需要設備專業來考慮這個問題嗎？
能夠內部檢測當然好了，就像專家告誡，要注意葷素營養搭配，不要老吃泡面，不健康一樣。
問題是：“我都混到吃泡面了，我還在乎健康？”。
都用固定管板了，還考慮使用后需要內部檢測？
結論
綜上所述，我們不妨整理一下結論：
1.《GB 150-2011《壓力容器》問題解答及算例》中認為固定管板換熱器的殼程屬于“有時需要進行內部檢驗，但因為結構無法進入容器內部。”，這種理解不符合長久以來的工程實踐，不符合業主以及專利商的預期，也在GB151中沒有任何佐證的依據。由于問題解答本身沒有法律效應，設計和制造單位可以酌情參考。
2. 如果真需要內部檢測，應該首先考慮修改結構，而不是增加檢測比例來補償，原理上，增加檢測比例，并不能彌補內部檢測的需求。
3. 規范編制者可以考慮一下，明確誰有權力決定“使用后需要”？或者參考ASME，避開這個主觀的判斷，而采用UG-46的方法，規定如何開檢查孔代替，使得規范更具有操作性。
