ASME Ⅷ-1氣壓試驗的相關要求

國標設備如果做氣壓試驗會(huì )有很多區別于水壓試驗的要求，今天來聊聊ASME Ⅷ-1設備氣壓試驗的要求，以及分布在標準各部分的氣壓試驗的相關要求.

1.氣壓試驗的壓力及要求是在UG-100:試驗壓力為1.1MAWP×LSR（水壓1.3）.對升壓過程是給出了明確要求的（水壓的沒有要求，各工廠實際執行有要求）：壓力逐漸增加到不超過試驗壓力的一半，然后在按10%的增量逐步增加，直到達到要求的試驗壓力（保壓時間沒有給出明確要求），然后降低到試驗壓力除以1.1的值，并維持足夠的時間以便檢查容器。其它同水壓試驗不再重復。

2.氣壓試驗并不像國標一樣要求一定焊接接頭系數取1.0，但在UW-50中規定所有管口及附件的焊腳大于1/4in.(6mm)焊縫至少要做100%PT或MT檢測。在2019版中對壓力不高（MAWP不大于500psi（3.5MPa））相對來說常用的材料上面的表面檢測給出了豁免條款，也就是說常用碳鋼，低合金鋼及奧氏體不銹鋼不太厚的情況下是不再需要做。

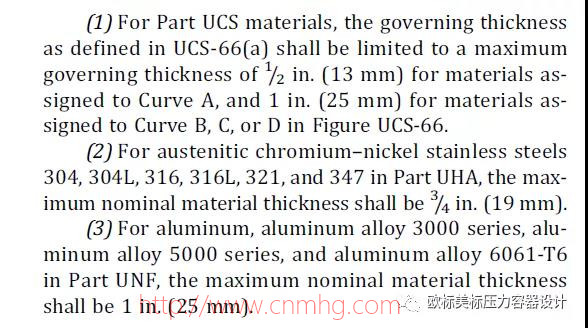

3.UG-20（f）的沖擊試驗的豁免條款是不適用于氣壓試驗的（批量容器的氣壓試驗除外），注意適用的里面不包含UG-100。所以如果做氣壓試驗一定記得要在軟件中把UG-20(f)豁免不考慮。

下面的三條不是ASME Ⅷ-1標準中的，但是實際工作中會(huì )經常用到也一并說一下：

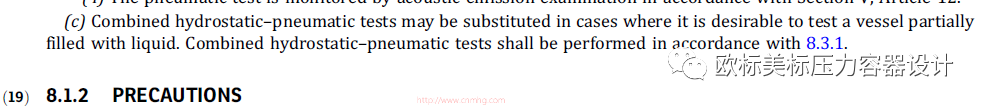

4.注意ASME Ⅷ-1標準中是沒有氣液組合試驗的，但是在A(yíng)SME Ⅷ-2標準中是明確有氣液組合試驗的。

5.應力校核：氣壓試驗的80%屈服，水壓試驗的90%（95%）的屈服是ASME Ⅷ-2的要求。ASME Ⅷ-1篇是沒有應力校核的規定。

6.按ASME Ⅷ-1設計的設備，水壓試驗時軟件中90%屈服是根據2007版之前的ASME Ⅷ-2的規定（條件之一）設置的，如果在軟件中不勾90%的屈服那么軟件是按1.3倍的常溫許用應力去校核的。2007版之后的ASME Ⅷ-2是按95%屈服（條件之一）控制了，如果奧氏體相材料(碳鋼及低合金鋼超的可能性幾乎為0)的設備壓力試驗時按90%的屈服還超，建議按95%屈服手動核算一下如果合格也是沒有問題的，畢竟90%的屈服（除螺栓外）已經沒有依據了（ASME Ⅷ-2的更新4以及講課，其它文章中也提到過）。
