PVElite的支腿計算

NB的支腿底板和地腳螺栓無法計算

在做ASME設計時，經常按照國標的標準支腿尺寸來設計，然后再在PVElite中校核計算。

國標的支腿有個特點，就是底板只有一個地腳螺栓孔。

用PVElite計算一個國標的支腿時，總會(huì )有一個提示：

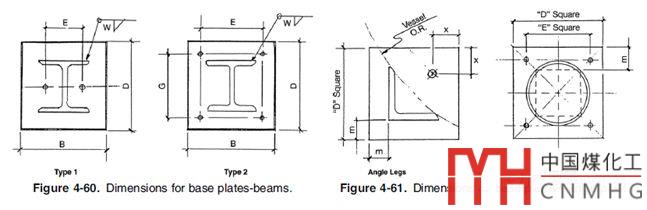

PVElite的支腿，其螺栓形式如下圖所示，至少為2個。

難道在國標中常用的結構，只有一個地腳螺栓不能用，不安全？

其實只有一個地腳螺栓的底板國外也在用。

比如在Pressure vessel design manual（P275-277）一書中，就有國標的結構，如下圖所示。

底板的計算原理

在Pressure vessel design manual一書以及NB/T 47065-2018中，對于支腿底板的計算公式基本相同。

支腿底板的受力模型為一個懸臂梁，其上受均布載荷σc1(見NB/T47065.2-2018 A.29/30公式)。

在底板上取單位長度，則單位長度上的力P=σc1*B*1。該力產生的彎矩M=PB/2.其力小于許用應力，即

NB的支腿現在多了一個KL，載荷組合系數，取1.25。

底板厚度解決方案

軟件無法計算，那么如何去考慮底板的厚度呢？如何手動增加底板的計算書呢？

方法一：

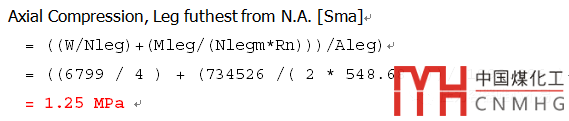

生成PVElite的計算書，σc1根據下式，將Aleg改為Abase：

[σ]b為底板許用應力

B為懸臂長度為max(m,n)

然后代入上圖公式計算底板厚度t。

優點是計算量少，只需要很少的計算，就能得到結果。

方法二：

按照NB/T 47065.2-2018重新核算支腿。

這個方法比較繁瑣。

地腳螺栓計算解決方案

由于只有一個地腳螺栓，PVElite不進行計算，那么可以考慮按照NB/T47065.2進行計算。

其中數值都可以到PVElite計算書中找。

螺栓拉應力=((-W/Nleg)+(Mleg/(Nlegm*Rn)))/Abolt)

代入NB的公式計即可。

PVElite支腿數據輸入

一張圖弄清楚數據如何輸入，其余的可以按F1，幫助文件。

展望

支腿計算是一個經常遇到的問題，此類支腿按照Design manual或者NB規范都可以，并不是沒有成熟算法。

目前的支腿不適用國標支腿，給設計造成很大的不便。

在2016年和鷹圖的用戶以及工作人員聊過這個問題，值得高興的是，即將出版的PVElite 2019已經修復了這個問題。
