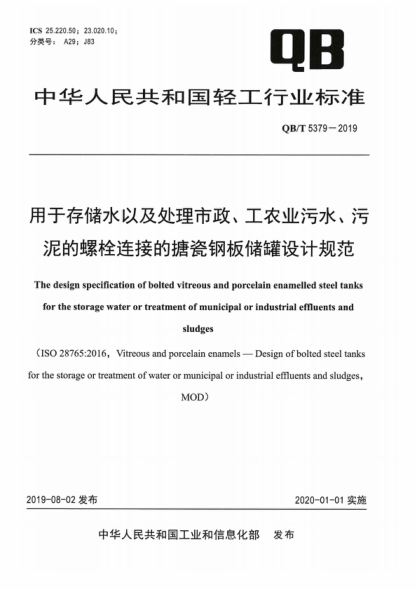

QB/T 5379-2019 用于存儲水以及處理市政、工農業污水、污泥的螺栓連接的搪瓷鋼板儲罐設計規范 The design specification of bolted vitreous and porcelain enamelled steel tanks for the storage water or treatment of municipal or industrial effluents and sludges (ISO 28765:2016, Vitreous and porcelain

本標準規定了螺栓連接的搪瓷鋼板儲罐的術語和定義、設計資料要求、原材料、荷載、設計、搪瓷涂層、運輸、安裝和消毒程序。同時對儲罐、附屬設備安裝及基礎的設計方法進行規定。
本標準適用于存儲水或用于處理市政、工業、農業產生的污水、污泥的搪瓷鋼板拼裝儲罐。該儲罐使用螺栓連接搪瓷鋼板拼裝而成。
其主要包括：
a）罐體為圓柱形且平面對稱；
b）罐體的直徑同罐體高度比值在0.1至10的范圍內；
c）罐體直徑應不超過100m，罐體高度應不超過50m;
d）罐內存儲物料具有液體特性，即物料對罐壁的摩擦力可以忽略不計；存儲的物料可以是水以及來自市政、工業、農業產生的污水、污泥等；
e）罐體內部液面以上的工作壓力不應超過4kPa，液面以上的內部局部負壓不應超過0.5kPa;
f）罐壁應與水平面保持垂直（垂直度應符合GB50461中對罐體垂直度的要求：當高度H≤30m,垂直度為H/1000；當H>30m，垂直度為H/1000且偏差不大于50mm，罐體垂直度檢測結果應扣除罐體結構造成的垂直誤差）；
g）罐壁與罐底交匯處應保持平整，罐體底面中心位置應與罐體底面周邊位置存在一定量的高差，以用于完全清空罐內的內含物；
h）罐體在注液過程中受到的慣性和沖擊負荷可以忽略不計；
i）罐壁基材的厚度應≥3mm;
j）組成罐體的搪瓷鋼板基材應采用可雙面搪瓷的專用熱軋碳鋼；
k）罐體使用期間，罐壁溫度應保持在-50°C～十100℃范圍內。
本標準同時也對罐體安裝過程中的檢驗與維護工作進行規定。
本標準不包含防火內容。
本標準不適用于地下式搪瓷鋼板儲罐的設計。 QB/T 5379-2019 用 于 存 儲 水 以 及 處 理 市 政 、 工 農 業 污 水 、 污 　 泥 的 螺 栓 連 接 的 搪 瓷 鋼 板 儲 罐 設 計 規 范 The design specification of bolted vitreous and porcelain enamelled steel tanks 　 for the storage water or treatment of municipal or industrial effluents and sludges 　(ISO 28765:2016, Vitreous and porcelain enamels-Design of bolted steel tanks for the storage or treatment of water or municipal or industrial effluents and sludges, MOD) 2019-08-02發 布 2020-01-01實 施 中華人民共和國工業和信息化
