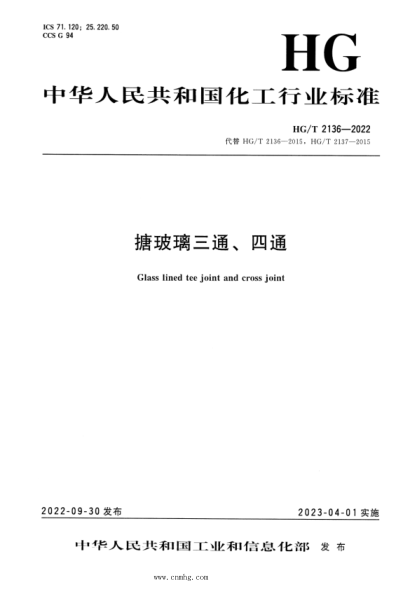

HG/T 2136-2022 搪玻璃三通、四通

本文件代替 HG/T 2136-2015《塘玻璃三通》和 HG/T 2137-2015《塘玻璃四通》，與HG/T 2136-2015、HG/T 2137一2015 相比，除結構調整和編輯性改動外，主要技術變化如下:修訂了文件的適用范圍，將“公稱壓力不大于 PN10”修訂為“設計壓力不大于 1.6 MPa”a)(見第1章，HG/T2136-2015 的第 1章、HG/T 2137-2015 的第1章):6增加了活套法蘭示意圖和管口外圓弧半徑r、。(見圖 1、圖 2); 增加了活套法蘭的技術內容(見表 1、表 3);c) d增加了管口外圓弧半徑r，和 r。的尺寸 (見表 2、表 4); 增加了設計壓力為 1.6 MPa 玻瑞三通，搪玻璃四通的主要尺寸和參考質量(見表 、表 4):e)增加了“用于壓力管道的搪玻璃三通、四通的材料、設計、制造、檢驗和驗收還應符合DGB/T 20801.5的要求”(見 6.1); 增加了非壓力管道用管件的無損檢測要求:“用于非壓力管道的，應按照 NB/T 47003.1的0規定進行無損檢測”[見6.4 b)]; 增加了非壓力管道用管件的液壓試驗要求:“用于非壓力管道的，應按照 NB/T 47003.1的l) 規定進行盛水試漏”[見 6.5 b)]請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任本文件由中國石油和化學工業聯合會(huì )提出。 本文件由全國搪玻璃設備標準化技術委員會(huì ) (SAC/TC72)歸口。 本文件起草單位:無錫市錢橋化工機械有限公司、靖江方大精密成型技術有限公司、常熟市華燃化工設備有限公司、推進(山東)工業技術研究院有限公司、天華化工機械及自動化研究設計院有限公司。 本文件主要起草人:周科、洪杰、秦麗明、徐仲民、未志華、賀正文、桑臨春 本文件及其所代替文件的歷次版本發布情況為: -1969 年首次發布為 HG 5-257-196，1979 年第一次修訂，1991 年第二次修訂為 HG/T 2136-1991，2009 年第三次修訂，2015 年第四次修訂，本次為第五次修訂合并;1969 年首次發布為 HG 5-258-969，1979 年第一次修訂，1991 年第二次修訂為 HG/T 2137-1991，2009 年第三次修訂，2015 年第四次修訂，本次為第五次修訂合并。 本文件規定了搪玻璃三通、四通的型式、公稱直徑、主要尺寸、標記、要求、出廠文件、包裝運輸和貯存。本文件適用于設計壓力不大于1.6 MPa、設計溫度大于-20C至200 C的玻璃三通、四通
