DB44/T 995-2012 太陽熱水系統驗收技術規范 Acceptance technical specifications for solar water heating system

本標準規定了太陽熱水系統工程驗收的技術要求和規范。

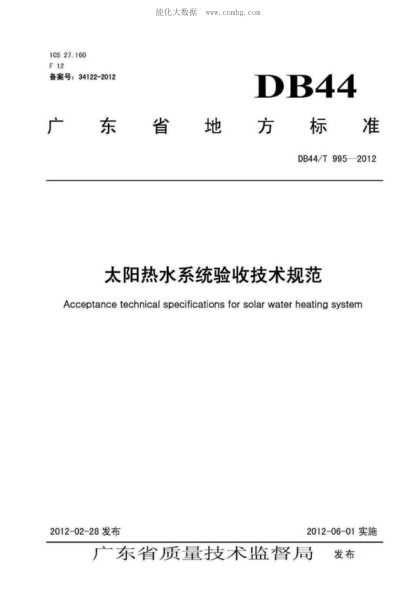

本標準適用于各種太陽熱水系統的驗收。？[第1頁] ICS 27. 160 F 12 **-Ii: 34122-2012 DB44 廣 東 省 地 方 標 準 DB44/T 995-2012 太陽熱水系統驗收技術規范 Acceptance technical specifications for solar water heating system 2012一 （ )2-28發 布 2012-06-01實 施 廠一為乏省 、 2貢量技刁測監’后｝發布 [第2頁] DB44/T 995-2012 月 Ii舀 　　本標準按照GB/ T 1.1-2009給出的規則編寫． 　　本標準由廣東省質量技術監督局提出并歸口 。 　　本標準起草單位：佛山市順德區質城技術監督標準與編碼所 、 深圳市嘉普通太陽能有限公司 、 廣 東五星太牌 ！ 能股份有限公司 、 中國科學院廣州能源研究所 、 佛山市順德區光騰太陽能電器有限公司 、 佛山市汾江太陽能熱水設備工程有限公司 、 佛山市順德區標準化協會(huì ) 。 　　本標準主要起草人：侯軍霞 、 李戩洪 、 劉學真 、 王金勇 、 袁家普 、 瑪永堅 、 劉江 、 歐陽丹 、 郭天 宇 、 李健 、 李春 、 盧炳合 、 何月． 　　本標準為首次發布． [第3頁] DB44/T 995-2012 太陽熱水系統驗收技術規范 范 圍 本標準規定了太陽熱水系統工程驗收的技術要求和規范 。 本標準適用于各種太陽熱水系統的驗收 。 2規范性引用文件 　　卜列文件對于本文件的應用是必不可少的．凡是注口期的引用文件．儀所注日期的版本適用于本 文件．凡是不注口期的引川文件 ， 其鼓新版本 （ 包括所有的修改單 ） 適川護本文件 。 　　GB/T 4272 i備及管道絕熱技術通則 　　GB/T 8175設備及管道絕熱設計導則 　　GB 14536. 10家用和類似用途電自動控制器溫度敏感控制器的特殊要求 　　GB/T 18708家用太陽熱水系統熱性能試驗方法 　　GB/T 20095太陽熱水系統性能評定規范 　　GB 50009建筑fu構荷載規范 （ 2006年版 ） 　　GB 50057建筑物防T設計規范 　　GB 50169電. tab`. sc裝工程接地裝置施工及驗收規范 　　GB 50205鋼結構L程施工質;its收規范 　　GB 50207 141.面工Tr質tt- i收規范 　　GB 50212建筑防腐蝕〔程施 ！ ：及驗收規范 　　GB 50224建筑防腐蝕工fy,施工質量!j Y收規范 　　GB 50242建筑給水排水及采暖上程施l二質量驗收規范 　　GB 50275風機 、 壓縮機 、 泵安裝工程施工及l(fā)收規范 　　JB/T 4088口川管狀電熱元件 3太陽熱水系統主要設備技術要求 3. 1太陽集熱器 3.1.1平板太陽集熱器 3.1.1.1平板太r1集熱器的瞬時效率截距應不低于0.72．總熱損系數應不大于6.0W /(ma？ C)a 3.1.1.2吸熱體和殼體的涂層應無剝落 、 反光和發白現象 ， 應給出吸熱體涂層的法向發射比和吸收比 的數據 。 3.1.1.3吸熱體材料與工質接觸部位不應溶解出有礙人體0 ilk的物質 。 3.1.1.4傳熱1:質應無泄漏 ， 非承壓式集熱器應能承受0. 06 MPa的〔作壓力 ， 承壓式集熱器應能承 受0.6 M Pa的工作壓力． 3.1.2真空管太陽集熱器 3.1.2.1無反射器的真空管太陽集熱器的瞬時效率截距應不低于0.62：有反射器的1'k Y管太陽集熱器 [第4頁] DB44/T 995-2012 的瞬時效率截距應不低于0.52. }l:空管人陽集熱器總熱損系數應不人于2.5 w/(m'？ IC). 3.1.2.2應給出全玻璃真空太陽集熱管選擇性吸收涂層的吸收比 、 半球發射比和玻璃n的太陽透射比 的數據 。 3.1.2.3吸熱體材料與上質接觸部位不應溶解出有礙人體健康的物質 。 3.1.2.4非承壓式集熱器應能承受0. 06 MPa的工作壓力 ， 承壓式集熱器應能承受0.6 MPa的工作壓 力 。 3.2貯水箱 3.2. 1一 般 要 求 3.2. 1. 1貯水箱應與底座固定牢H-- 3.2.1.2用于制作貯水箱的材質應耐腐蝕 ， 不應溶解出有礙人體健康的物質 ， 且應能承受所貯存熱水 的最高溫度 。 材質和規格應符合設計要求 。 3.2.1.3 !.水箱的內箱應做接地處理 ， 接地應符合GB 50169的規定 。 3.2.1.4水II應進行Qiw試0．試n'Sw方法應符合沒i！ 要求和本標準第5章的規定． 3.2. 1.5貯水箱保沮應在檢漏試驗合格后進行 。 貯水箱保 f應按設計要求制作 ， 并應符合GB/T 4272 .Ftl GB/T 8175的相關規定 。 保溫層的表面應無視覺缺陷 ， 封口應嚴密 ， 無空鼓及松動現象． 3.2. 1.6現場不具備搬運及吊裝條件時， 貯水箱可現場制作． 3.2.1.7 !t水箱有效tT 111.不低于設計日用水It. 3.2. 1.8應iSt有排污口 ， 必要時還需設有溢流口 、 檢修人孔 、 水位觀ii111裝置及檢修梯ter. 3.2. 2承 壓 式 貯 水 箱 3.2.2.1應能承受不低于0. 6 MPa的工作壓力 ， 經試驗壓力為1.5倍工作壓力的水壓試驗后 ， 貯水箱 應無變形 ， 不滲漏 ， 緊固件無受損 。 3.2.2.2應能承受在正常使用中出現的4空沖山．當出現4空沖山時．水1不應有影響安全的變形． 如裝有真空泄壓裝置．應能保證貯水UI內的壓力在不低于一0. 002 MPa時起作用 。 3.2.2.3應配有安全泄壓裝置 ， 將裝有安全泄壓裝TL的貯水MR滿MN的水均勻加CC ， 當試!!Ei壓力在 不人于額定ii力＋0. 05 MPa時 ， 安全裝置應起作川． 3.2. 3非承壓式74水箱 經滿水試驗后 ， 貯水箱應無明顯變形 ， 不滲漏 。 3.3水箱基座與集熱器支架 3.3. 1水箱基座 3.3.1.1座的制作應符合設計要求 。 安裝位n應符合建筑結構承重要求 ， 擺放位置應正確 ， 確保底 座受力均衡分布到基座卜 ， 并與基座牢靠固定 。 在屋而結構層上現場施工的基座應與建筑主體結構連 接 牢 ！ 乩 3.3. 1.2在)lNlf構M 上現場施工的基座完工后 ， 基座竹點應注意防水處理 ， 做好附加防水M ， 并應 符合GB 50207的規定 。 3.3.1.3預埋件k在駐體結構施工時埋入 ， 預埋件的位置應準確 。 3.3. 1.4 419 i座及混凝L基座頂IIIi的預埋件在太陽熱水系統安裝IIJ應涂防腐涂料或采取防腐措施 ， 并 妥榫保護 。 3.3.1.5 A座完I二．做好JOllfii的防水保溫后．不應K在屋面上A孔打洞 。 [第5頁] DB44/T 995-2012 3.3. 2集熱器支架 3.3.2.1太陽熱水系統的攴架及其材料應符合設計要求 。 3.3.2.2支架應按設計要求安裝在主體結構上 ， 位置準確 ， 與主體結構固定牢靠． 3.3.2.3所有L結構支架材料放置時 ， 在不影響其承載力的情況下 ， 應選擇有利r排水的方式放置． 當由于結構或其它原因造成不易排水時 ， 應采取合理的排水防水措施 ， 確保排水通暢 。 3.3.2.4根據現場條件 ， 支架應采取抗風措施 。 3.3.2.5鋼結構支架的焊接應符合GB 50205的規定．鋼結構支架焊接完畢 ， 應做防腐處理 。 防腐施 工應符合GB 50212和 （ :B 50224的規定． 3.4雷電保護 　　設置在天面的太陽熱水系統如不處于建筑物上避雷系統的保護范圍內 ， 應采取雷電保護措施 ， 其 設 計 應 符 合 （ ;B 50057的 規 定 ． 3.5防風保護 　　根據建筑物實際of況 ， 太陽熱水系統應采取抗風措施 ， 其設計應符合GB 50009的規定 。 3.6控制系統 3.6. 1太陽熱水系統應設控制系統 ， 控制系統應做到使太陽熱水系統運行安全可靠并能達到最大節能 效 果 ． 3.6. 2強制循環系統宜采用A711Q ,控制 ， 直流式系統宜采用定溫控制 ， 直流式系統的溫控器應有水滿自 鎖功能 。 溫度控制 、 防過熱控制應實行自動控制 。 3.6.3系統中使用的控制元件應符合現行產品標準的規定 。 3.6.4系統中使川的溫控器應能實現自動控制 ， 應符合GB 14536. 10的規定 。 3.6.5系統中太陽集熱器所用的溫lit傳感器應能承受集熱器的最'ch空曬溫ItI(I正常工作 ， 精度應達到 士2 'C :貯水箱川7bd度傳感器應能承受100℃而正常工作．精度應達到士2'C. 3.6.6暴ir ft '外的各部件應有良好的耐候性 ， 它們的沒計 、 制造和安裝都應耐受使用地點的最高環 境溫度和最低環境溫度 。 3.6. 7工程系統控制柜應符合現行產品標準的規定． 3.7太陽熱水系統熱性能 3.7.．試驗條件 應符合GB/T 20095 1IGB/T 18708的規定 。 3.7.2系統熱性能要求 　　在晴好天氣條件下 ， 系統連續運行三天 ， 每天的水溫 、 水量 、 得熱量均應滿足驗收指標要求 ， 即 、 芻 日太陽輻照址為17 b J/m',集熱結束時貯熱水箱內水的溫度應不小于45 C ， 單位輪廓采光面積Xy水箱 內水的口有用得熱：r應不小于8.0 NJ/m2； 在每天進行檢JA前 ， 應將系統內的熱水排凈 ， 重新注水 。 4配套設備 、 設施和零部件技術要求 4. 1泵 系統采用的泵應符合現行產品標準的規定 。 [第6頁] DB44/T 995-2012 4.1.2水泵殼體承受的L作壓力應不小于其所承受的靜水壓力加水泵揚程 。 4.1.3在滿足系統流量和揚程的條件卜 ， 應選擇ti5f泵．必要時 ， 宜選擇低噪聲泵 。 泵的工作iint度 應符合系統址高工作溫度的要求 ， 宜選用熱水泵 。 系統的循環泵宜設置備用泵 ， 交替運行 。 4.1．4泵的材質應與傳熱介質相容．不被腐蝕 。 4.1.5水泵應按照廠家規定的方式安裝 ， 并應符合GB 50275的規定． 4.2管道和附件 4.2. 1系統采用的管材 、 管件和其他附件 。 應符合現行產品標準的規定 。 產品標準標稱允許的上作壓 力和工作溢度應人于熱水系統的最高工作壓力和工作溢度 。 4.2.2系 統 的 管 路 安 裝 應 符 合 GB 50242的 相 關 規 定 。 4.2.3管 路 保 A 應 符 合 GB/T 4272 44IGB/T 8175的 相 關 規 定 。 4.3輔助熱源 4.3.1采用的壓力鍋爐 、 電加熱元件 、 熱泵等輔助熱源應符合現行產品標準規定．輔助熱源的額定功 率應與貯熱水箱容量相匹配 ， 應滿足設計要求 。 4.3.2采用城市熱網等集中熱源 ， 通過熱交換器作為太陽熱水系統輔助熱源的情況 ， 應選擇高效換熱 器 。 換熱效率應人于90 %， 不對水產塵二次污染 ， 應采取防結垢措施 。 4.3.3輔助電加熱器應符合JB/T 4088的規定 ， 工作壽命應不小于3 000 h ， 使用電壓220 V或380 V. 4.3.4 $II1助熱源應設TL性能優良 、 操作靈活的控制裝z, M 助熱Ull應能根據需要自動l1換 ， 按設計參 數要求補充太陽熱水系統的不足 ， 并保持節能運行 。 4.3.5 $tU助熱源應便］ 、 維護管理 ， 方便維修及更換元器件 。 5水壓試驗與沖洗 5.1太陽熱水系統安裝完畢后 ， 在設備和管道保溫之前 ， 應進行水壓試驗． 5.2各種承壓管路系統和設備應做水壓試驗 ， 試驗壓力應符合設計要求 。 非承壓管路系統和設備應做 11水試驗 。 當設計未注明時．水壓試驗和灌水試驗 ， 應按GB 50242的相關要求進行． 5.3系統水壓試驗合格后 ， 應對系統進行沖洗直至排出的水不渾濁為止 。 6系統調試 6. 1一般規定 6.1.1系統安裝完成投入使用前．必須進行系統調試 ， A試所x的水 、 電應KiVy足U.計要求 。 6.1.2系統ib$試包括設備單機調試和系統聯動調試 ； 設備單機調試合格后才能進行系統聯動調試 。 6.1.3設備IL機調試應包括水泵 、 閥門 、 電磁 （ 動 ） 閥 、 電器及自動控制設備 、 監控顯示設備 、 輔助 加熱設備等． 6.1.4系統聯動調試應按照實際運行工況進行． 6.1．5系統安裝完畢后應進行沖洗工作．沖洗包括管道沖洗和水箱沖洗．應保證沖洗的管道和水箱沒 有任何雜質和污染物 ， 水質干凈 ， 無色無味 。 6.2設備單機調試 6.2. 1水泵安裝方向應準確 。 通電調試前 ， 應保證水泵的進口端已注滿水 。 水泵運轉時 ， 檢查水泵轉 動方向是否正確 。 在設計負1;1下連續運轉不小于2h ， 無異常震動和聲響 ， 各密封處應無泄漏 ， 緊固連 6 [第7頁] DB44/T 995-2012 接 部 位 不 應 松 動 。 電 機 的 電 流 和 功 率4、 超 過 額 定 值 ， ！ ： 作 溫 度 在 正 常 范 圍 內 。 6.2.2電磁 （ 動 ） 閥安裝方向應正確 。 手動通斷電試驗時 ， 電磁 （ 動 ） 閥應開啟正常 。 動作敏捷 ， 密 封嚴實 ， 無異常震動和聲響 。 6.2.3電氣tit接線必須．l？確 ， 斷流容Ali、 過壓 、 欠壓 、 過流保護等懿定值應符合規定值． 6.2.4 aL度 、 溫差 、 水位 、 時鐘等監控顯示設備應響應靈i . sue示準確． 6.2.5各種安全保護裝nf4！ 自動控制裝n應響應靈敏， 工作可A. 6.2.6各種閥門應啟閉靈活 ， 關閉嚴密． 6.2. 7各種輔助加熱設備應工作E'常 、 fa定 ， 符合設計要求 。 6.3系統聯動調試 6.3. 1調輅水9控制Nw門 ， 使系統循環的流｜It和揚程滿足R計要求 。 6.3.2 i&9'!電磁 （ 動 ） 閥控制N]門．使電磁 （ 動 ） 閥iiif、 后壓力均應處在R計要求的壓力范IN內 。 6.3. 3調整溢度 、 溢差 、 水位 、 光照 、 時間等控制儀的控制區間或控制點 ， 使各種控制儀的工作參數 滿足設計要求 。 6.3.4調整各個分支lI？ l路的調f;閥門 ， 使各Gil路流量平衡 。 6.3.5調試輔助加熱系統．檢查系統是否正常啟動和停止 ， 并在滿足定溫出水功能的前提下 ， 確保優 先使用太陽加熱 ， 以使輔助熱源的消耗量最少． 6.3.6系統聯動調試完成后 ， 系統應連續試運行三天 ， 設備及主要部件的聯動必須協調 ， 動作jL確 ， 無異?，F像 。 7工程驗收 7. 1一 般 規 定 7.1.1各種設備和部件應符合國家相關產品標準的規定及設計要求 ， 并具有質Ili合格證明文件 。 7.1.2系統施工質量應符合設計要求及本文件的各項規定 。 7.1.3太陽熱水系統+v.收應根據其施工安裝特點進行分項工程驗收和竣工驗收 。 7. 1.4分項工程驗收應山監理工程師 （ 或建設單位項目技術負責人 ） 組織施工單位頊卜 ！ 專業質量 （ 技 術 ） 負 責 人 等 進 行 驗 收 。 7.1.5人陽熱水系統工程完T.后．施工單位應自行組織有關人員進行檢驗評定．并向建設單位提交竣 工驗收申請報告 。 7.1.6建設單位收到太陽熱水系統工程竣工驗收申iikj報告后 ， 應由建設單位 （ 項目 ） 負責人組織施工 （ 含分 包單 位 ） 、 設 計 、 監理 等單 位 （ 項目 ） 負 貴人 聯合 進行 上程 竣工 驗收 。 7. 2分項工程驗收 7.2. 1分項工程驗收宜根據工程施工特點分期進行． 7.2. 2對影響工程安全和系統性能的工序 ， 應{l:本工序驗收合格后才能進入下一道工序的施工 。 這些 工序包括以下部分： 　　a)在太陽熱水系統工程施工前．進行屋而防水的檢查 。 施工完畢后 ， 對太陽熱水系統安裝位置 　　　　進行防水工程驗收： 　　b ） 在貯水箱就位前 ， 進行貯水箱承重和固定基座的驗收 ； 　　c ） 在太陽集熱器支架就位前 ， 進行支架承屯和固定基座的驗收： 　　d ） 在建筑管道井封口前 ， 進行預留管路的驗收 ； 　　e ） 太陽熱水系統電氣強弱電預留管線的驗收： 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 7 [第8頁] DB44/T 995-2012 f） 在貯水箱進行保溢前 ， 進行貯水箱檢漏的驗收： 8） 在系統管路保溢前 ， 進行管路水壓試驗 ； h ） 在隱蔽L程隱蔽前．進行施工質址驗收 。 3竣工驗收 7.3. 1系統移交建設單位前 ， 應進行竣工驗收 。 竣工驗收應由建設單位組織并與施工 、 設計和監if等 有關單位聯合進行． 7.3.2所有wr.收應做好記錄 ， 簽署驗收文件．并保存歸檔 。 7.3. 3系統竣工驗收應提交下列資料： 　　a ） 設計文件 、 變更證明文件和竣工圖： 　　b ） 主要材料 、 設備 、 成品 、 T成品 、 儀器儀表的質l健合格證明文件和K. VY.資料 ， 若為進口設Mfr. 　　　　材料還應有商檢合格證明文件： 　　c)屋面防水檢漏記錄： 　　d ） 系統分項？ ：程質嗽檢驗記錄： 　　e)隱蔽工程驗收記錄和中間驗收記錄： 　　f） 系統水壓試驗及沖洗記錄： 　　B ） 系統調試記錄及試運行報告 ； 　　h ） 系統水質變化檢驗記錄： 　　i） 系統熱性能檢驗記錄： 　　3） 系統使用維護說明1 s: 　　k ） 其他需要提交的資料 。
