GB/T 38192-2019 注射成型塑料圓柱齒輪精度制輪齒同側齒面偏差和徑向綜合偏差的定義和允許值 Injection molding plastic cylindrical gears tolerance classification system—Definitions and allowable values of deviations relevant to flanks of gear teeth & double flank radial composite test

本標準規定了注射成型塑料圓柱齒輪（簡稱“注塑齒輪”或“齒輪”）輪齒同側齒面偏差和徑向綜合偏差的術語、精度制架構和允許值。
本標準僅適用于單個齒輪的偏差要素，而不針對齒輪副。
本標準根據注塑齒輪精度的特點，規定了9個公差等級，從4級到12級。5.3提供了偏差的公差計算公式。這些公差可以應用于以下范圍：
5≤z≤1000
0.5mm≤d≤280mm
0.1mm≤m_n≤3.5mm
0.2mm≤b≤40mm
β≤45º
其中：
z一一齒數；
d一一分度圓直徑；
m_n一一法向模數；
b——齒寬（軸向）；
β——螺旋角。

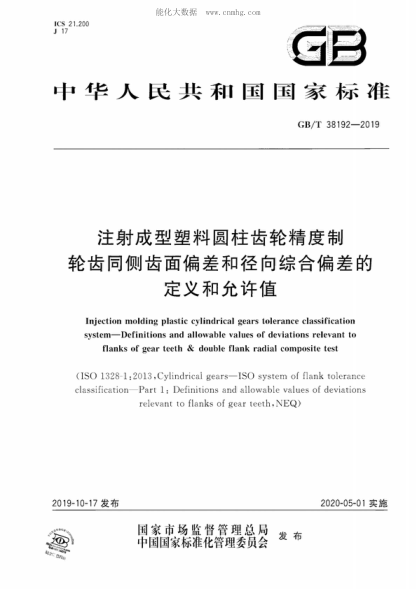

本標準不包括齒輪的設計和表面結構。GB/T 38192-2019 　　注射成型塑料圓柱齒輪精度制 輪齒同側齒面偏差和徑向綜合偏差的 　 　　　　　定 義和允許值 Injection molding plastic cylindrical gears tolerance classification system-Definitions and allowable values of deviations relevant to 　 　 flanks of gear teeth & double flank radial composite test (ISO 1328-1: 2013, Cylindrical gears-ISO system of flank tolerance classification-Part 1: Definitions and allowable values of deviations 　 　 　 　 　 　 　 relevant to flanks of gear teeth,NEQ) 2019-10-17發 布 2020
